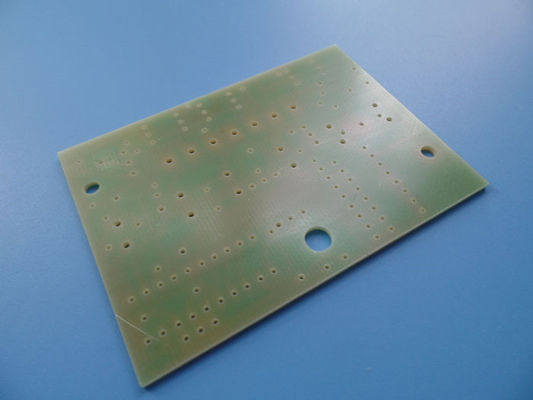

Carte PCB simple face FR-4 de carte électronique monocouche avec HASL sans plomb pour le commutateur
1.1 Descriptif général
Il s'agit d'un type de carte de circuit imprimé monocouche construite sur un substrat FR-4 avec Tg 130°C pour l'application de commutateur. Il fait 1,6 mm d'épaisseur sans sérigraphie sur masque de soudure vert (Taiyo) et HASL sur plots. Le matériau de base provient de Taiwan ITEQ fournissant 1 PCB par panneau. Ils sont fabriqués selon la norme IPC 6012 Classe 2 à l'aide des données Gerber fournies. Chaque 25 panneaux sont emballés pour l'expédition.
1.2 Caractéristiques et avantages
Excellent mouillage pendant le soudage des composants et peut éviter la corrosion du cuivre.
Instructions de fabrication correctes (MI)
Cale de pochoir gratuite envoyée pour le nouvel utilisateur
1.3 Demandes
Moteurs électriques
Antenne WiFi extérieure
Générateur de forme d'onde
Convertisseur CC CC isolé
Systèmes de contrôle d'accès physique
1.4 Paramètres et fiche technique
| TAILLE DU PCB |
62x41.6mm = 1 pièce |
| TYPE DE CARTE |
PCB simple face |
| Nombre de couches |
1 couche |
| Composants de montage en surface |
Non |
| Composants traversants |
OUI |
| EMPILEMENT DE COUCHE |
Cuivre ------- 35um(1oz) couche SUPÉRIEURE |
| FR-4 1,5mm |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
8 millions/9 millions |
| Trous minimum/maximum : |
0,5/7,1 mm |
| Nombre de trous différents : |
5 |
| Nombre de trous de perçage : |
47 |
| Nombre d'emplacements fraisés : |
0 |
| Nombre de découpes internes : |
0 |
| Contrôle d'impédance |
Non |
| MATÉRIEL DE LA CARTE |
|
| Verre époxy : |
FR-4 1,5 mm, Tg>130℃ |
| Feuille finale externe : |
1 once |
| Feuille finale interne : |
0 once |
| Hauteur finale du PCB : |
1,6 mm ±0,16 |
| PLACAGE ET REVÊTEMENT |
|
| Finition de surface |
Nivellement de soudure à air chaud (HASL), sans plomb, Sn>=2,54 µm |
| Masque de soudure Appliquer à : |
Fond, 12 microns minimum |
| Couleur du masque de soudure : |
Vert brillant, Taiyo PSR-2000GT600D |
| Type de masque de soudure : |
LPSM |
| CONTOUR/COUPE |
Routage |
| MARQUAGE |
|
| Côté de la légende des composants |
aucune sérigraphie requise |
| Couleur de la légende des composants |
aucune sérigraphie requise |
| Nom ou logo du fabricant : |
Aucune exigence particulière |
| VIA |
Trou traversant non plaqué (NPTH) |
| ÉVALUATION D’INFLAMIBILITÉ |
Approbation UL 94-V0 MIN. |
| TOLÉRANCE DES DIMENSIONS |
|
| Dimension du contour : |
0,0059" (0,15 mm) |
| Placage de planches : |
0,0030" (0,076 mm) |
| Tolérance de perçage : |
0,002" (0,05 mm) |
| TEST |
Test 100 % électrique avant expédition |
| TYPE D'OEUVRE À FOURNIR |
fichier e-mail, Gerber RS-274-X, PCBDOC, etc. |
| AIRE DE SERVICE |
Dans le monde entier, à l'échelle mondiale. |
1.5 Nos capacités de circuits imprimés de conduite 2020
1. Vias aveugles, vias enterrés N+8+N
2. Circuits imprimés flexibles
3. Planches de cuivre lourdes 10oz
4. Classe IPC 2, classe IPC 3
5. PCB sans plomb (conforme RoHS)
6. PCB multicouches jusqu'à 32
7. PCB à noyau métallique (MCPCB)
8. Fabricant de PCB conforme RoHS
9. PCB flexible et rigide
10. PCB RF/PCB haute fréquence
11. Traversant, BGA, Gold Finger, Edge dôme
12. Via-in-pad, vias remplis
