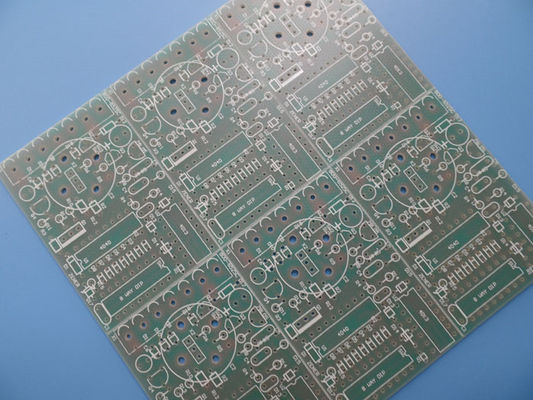

Carte PCB à simple face de substrat des matériaux FR4 de RoHS sans plomb pour le transformateur

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-488.V1.0

Matière première:

Compte de couche:

1 couche

Épaisseur de carte PCB:

1.6mm ±0.16

Taille de carte PCB:

108.3x 110.6mm=6PCS

Masque de soudure:

Vert de lustre

Silkscreen:

Blanc

Poids de cuivre:

Finition extérieure:

Mise à niveau de soudure d'air chaud (HASL), sans plomb

Mettre en évidence:

Carte PCB à simple face de matériaux de RoHS

Carte PCB à simple face du substrat FR4

Carte PCB à une seule couche de RoHS

Description du produit

Étain à une seule couche simple à simple face de carte de carte PCB/PCBs plaqué par avance pour le transformateur

1,1 description générale

C'est un type de carte électronique de 1 couche établie sur le substrat FR-4 avec Tg 130°C pour l'application du transformateur. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et le HASL sur des protections. La matière première est de Taïwan ITEQ fournissant 6 vers le haut de la carte PCB par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages

Assemblées sans plomb avec une température maximum de ré-écoulement de 260℃.

L'excellent mouillage pendant la soudure et lui de composant peut éviter la corrosion de cuivre.

ISO9001, ISO14001, UL a certifié l'usine de fabrication.

Micro-section et test de tension thermique

Matériaux de RoHS

Aucun MOQ, coût bas pour des prototypes et petite quantité de courses.

1,3 applications

Routeur WiFi

Antenne de 2,4 gigahertz

Antenne de microruban

Technologie incluse

1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB	108.3x 110.6mm=6PCS
TYPE DE CONSEIL	Carte PCB à simple face
Nombre de couches	1 couche
Composants extérieurs de bâti	non
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	Cuivre ------- couche 35um (1oz) SUPÉRIEURE
EMPILEMENT DE COUCHE	FR-4 1,5 millimètres
TECHNOLOGIE
Trace et espace minimum :	7mil/8.3mil
Trous minimum/maximum :	0.4/5.54mm
Nombre de différents trous :	9
Nombre de forages :	88
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance	non
MATÉRIEL DE CONSEIL
En verre époxy :	FR-4 1.5mm, Tg>130℃
Aluminium final externe :	1oz
Aluminium final interne :	0oz
Taille finale de carte PCB :	1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm
Soudez le masque pour s'appliquer à :	Inférieur, minimum 12micron
Couleur de masque de soudure :	Vert de lustre, Taiyo PSR-2000GT600D
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	Inférieur
Couleur de légende composante	Blanc, IJR-4000 MW300, Taiyo Supplied.
Fabricant Name ou logo :	Aucune condition spéciale
PAR L'INTERMÉDIAIRE DE	Non plaqué par le trou (NPTH)
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059" (0.15mm)
Électrodéposition de conseil :	0,0030" (0.076mm)
Tolérance de perceuse :	0,002" (0.05mm)
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
