Profondément double carte PCB dégrossie FR4 de 3.0mm avec de l'or d'immersion

Thick 3.0mm Double Sided PCB FR4 With Immersion Gold
Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold

Image Grand :  Profondément double carte PCB dégrossie FR4 de 3.0mm avec de l'or d'immersion

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-492.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: FR-4 Compte de couche: 2 couches
Épaisseur de carte PCB: 3,0 millimètres ±0.3 Taille de carte PCB: 225 x 290mm=48PCS
Masque de soudure: Vert Silkscreen: Blanc
Poids de cuivre: 1oz Finition extérieure: or d'immersion
Surligner:

Double carte PCB dégrossie épaisse

,

double carte PCB dégrossie de 3.0mm

,

panneau épais de carte PCB de 3.0mm


Carte PCB dégrossie épaisse de la carte électronique double 3.0mm établie sur FR-4 avec de l'or d'immersion pour par acquisition de données.

1,1 description générale
C'est un type de carte PCB épaisse de 3.0mm établie sur le double substrat FR-4 dégrossi avec Tg 150°C pour l'application de par acquisition de données. C'est petite carte ronde panelized 48. la V-coupe (cannelure de v) et le routeur sont utilisés sur le panneau, les marques fiducielles sont autour de chaque conseil. D'autres caractéristiques sont masque vert de soudure, silkscreen blanc et or d'immersion. Le substrat de matière première est d'ITEQ IT-158. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages
Il est compatible sans plomb ;
RoHS conforme et approprié aux besoins thermiques de fiabilité ;
Haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB ;
Le processus de SMT est résistant à la soudure de ré-écoulement, résistante pour retoucher ;
Taux éligible de produits de première production : >95%
Ingénieurs professionnels et expérimentés ;
La livraison à l'heure : >98%
Taux de plainte de client : <1>

1,3 applications
Traqueurs de GPS
Antenne de routeur
modems 4G

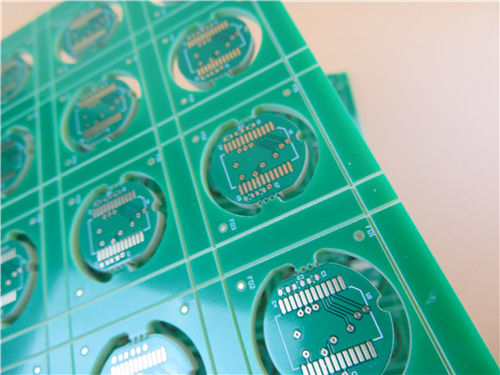

Profondément double carte PCB dégrossie FR4 de 3.0mm avec de l'or d'immersion 0

1,4 fiche technique de paramètre et
TAILLE DE CARTE PCB 225 x 290mm=48PCS
TYPE DE CONSEIL Double carte PCB dégrossie
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou non
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 18um (0.5oz) +plate
FR-4 2.9mm
cuivre ------- couche de BOT de 18um (0.5oz) +plate
TECHNOLOGIE
Trace et espace minimum : mil 10 mils/9
Trous minimum/maximum : 0,4 millimètres/0,8 millimètres
Nombre de différents trous : 2
Nombre de forages : 27
Nombre de fentes fraisées : 56
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : FR-4 Tg135℃, heu<5>
Aluminium final externe : 1 once
Aluminium final interne : 1 once
Taille finale de carte PCB : 3,0 millimètres ±0.3
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (32,1%) 0.05µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement, trous de timbre.
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

Profondément double carte PCB dégrossie FR4 de 3.0mm avec de l'or d'immersion 1
