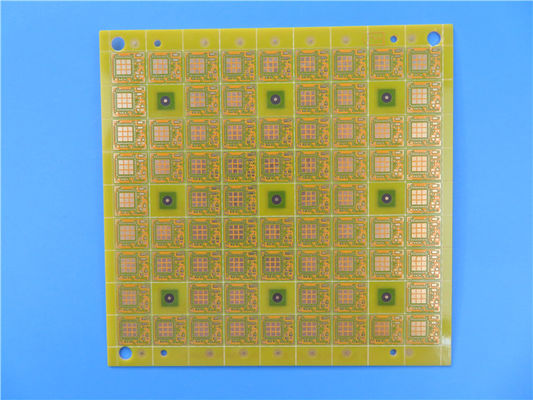

Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | FR-4 | Compte de couche: | 4 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.52-0.56mm | Taille de carte PCB: | 100 x 105mm=72PCS |
| Masque de soudure: | Vert | Silkscreen: | NON-DÉTERMINÉ |
| Poids de cuivre: | Couche intérieure externe 18 de la couche 35 um/um | Finition extérieure: | or d'immersion |
| Mettre en évidence: | panneau de la carte PCB FR4 de 0.5mm,Panneau mince de la carte PCB FR4,carte mince de 0.5mm |
||
| TAILLE DE CARTE PCB | 100 x 105mm=72PCS |
| TYPE DE CONSEIL | Carte PCB multicouche |
| Nombre de couches | 4 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- CS de DESSUS de 18um (0.5oz) +plate |
| prepreg 4mil | |
| cuivre ------- avion de la terre 18um (0.5oz) | |
| 5mil FR-4 | |
| cuivre ------- avion de 18um (0.5oz) PWR | |
| prepreg 4mil | |
| cuivre ------- avion de 18um (0.5oz) PWR | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 4mil/4mil |
| Trous minimum/maximum : | 0.3/2.50mm |
| Nombre de différents trous : | 31 |
| Nombre de forages : | 2315 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance | non |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | FR-4, ITEQ IT140 TG>135, heu<5> |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 0.5oz |
| Taille finale de carte PCB : | 0.52-0.56mm |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or 0.025µm d'immersion plus de nickel de 3µm (14,9% secteurs) |
| Soudez le masque pour s'appliquer à : | DESSUS et bas, minimum 12micron |
| Couleur de masque de soudure : | Jaune, Taiyo PSR-2000GT600D |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | Aucun silkscreen pas requried. |
| Couleur de légende composante | Aucun silkscreen pas requried. |
| Fabricant Name ou logo : | Aucun silkscreen pas requried. |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), par l'intermédiaire de dans la protection et par l'intermédiaire du capsulage le CS et la picoseconde, les vias ne devraient pas être évidents. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" (0.15mm) |
| Électrodéposition de conseil : | 0,0030" (0.076mm) |
| Tolérance de perceuse : | 0,002" (0.05mm) |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
