Panneau ultra mince de la carte PCB FR4 de 0.6mm 6 couches avec des abat-jour par l'intermédiaire de
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Panneau ultra mince de la carte PCB FR4 de 0.6mm 6 couches avec des abat-jour par l'intermédiaire de

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-496.V1.0
Matière première:
FR-4
Compte de couche:
6 couches
Épaisseur de carte PCB:
0.6mm ±0.1
Taille de carte PCB:
100 x 103mm=1PCS
Masque de soudure:
vert
Silkscreen:
NON-DÉTERMINÉ
Poids de cuivre:
Couche intérieure externe 18 de la couche 35 um/um
Finition extérieure:
Or d'immersion
Mettre en évidence:

6 panneau de carte PCB de la couche FR4

,

panneau de la carte PCB FR4 de 0.6mm

,

carte PCB ultra mince de 0.6mm

Description du produit



Carte PCB mince multicouche de carte PCB ultra-mince 6 carte imprimée mince de la carte électronique de couche 0.6mm FR-4 avec aveugle par l'intermédiaire de pour le cheminement de GPS

1,1 description générale
C'est un type de carte électronique ultra-mince de 6 couches établie sur le substrat FR-4 avec Tg 135°C pour l'application du cheminement de GPS. C'est de seulement 0,6 millimètres d'épaisseur sans silkscreen sur le masque vert de soudure (Taiyo) et or d'immersion sur des protections. La matière première est de Taïwan ITEQ fournissant 1 vers le haut de la carte PCB par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 50 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages
RoHS conforme et approprié aux besoins thermiques de fiabilité
Haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB.
Gestion d'équipement et entretien complet et à régulation de processus
Des produits et la fabrication sont certifiés par des organismes autorisés.
L'ordre de petite quantité est accepté
La livraison à l'heure : >98%

1,3 applications
Routeur portatif de WiFi
Éclairage mené commercial
Serveurs d'archivage

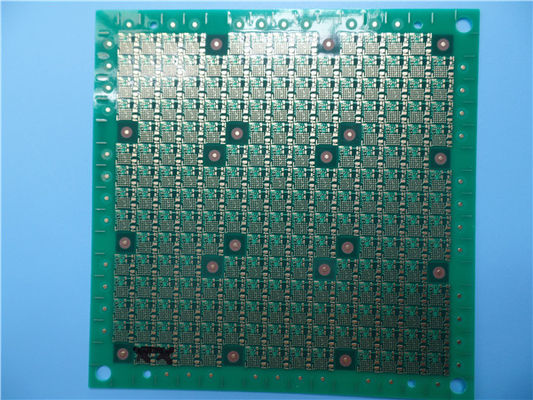

Panneau ultra mince de la carte PCB FR4 de 0.6mm 6 couches avec des abat-jour par l'intermédiaire de 0

1,4 fiche technique de paramètre et
TAILLE DE CARTE PCB 100 x 103mm=1PCS
TYPE DE CONSEIL Carte PCB multicouche
Nombre de couches 6 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- CS de DESSUS de 18um (0.5oz) +plate
prepreg 4mil
cuivre ------- avion de la terre 18um (0.5oz)
4mil FR-4
cuivre ------- avion de 18um (0.5oz) PWR
prepreg 4mil
cuivre ------- avion de 18um (0.5oz) PWR
4mil FR-4
cuivre ------- 18um (0.5oz) SIG
prepreg 4mil
cuivre ------- BOT 18um (0.5oz) PICOSECONDE
TECHNOLOGIE
Trace et espace minimum : 3mil/3mil
Trous minimum/maximum : 0.22/3.50mm
Nombre de différents trous : 25
Nombre de forages : 2315
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
En verre époxy : FR-4, ITEQ IT140 TG>135, heu<5>
Aluminium final externe : 1oz
Aluminium final interne : 0.5oz
Taille finale de carte PCB : 0.6mm ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or 0.025µm d'immersion plus de nickel de 3µm (14,4% secteurs)
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Vert, TAIYO PSR-2000 GT600D
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Aucun silkscreen pas requried.
Couleur de légende composante Aucun silkscreen pas requried.
Fabricant Name ou logo : Aucun silkscreen pas requried.
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), aveuglez par l'intermédiaire et par l'intermédiaire du capsulage sur le CS et de la picoseconde, vias à ne pas être évidents.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

Panneau ultra mince de la carte PCB FR4 de 0.6mm 6 couches avec des abat-jour par l'intermédiaire de 1

Balises:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
