Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau de base: | composés remplis en céramique de PTFE | Nombre de couches: | PCB double couche, multicouche, hybride |
---|---|---|---|
Épaisseur de PCB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Taille des PCB: | ≤400mm X 500mm |
Masque de soudure: | Etc. vert, noir, bleu, jaune, rouge. | Poids du cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Finition de surface: | Cuivre nu, HASL, ENIG, OSP etc…. | ||
Mettre en évidence: | panneau de carte PCB de 10mil Rogers,Panneau rempli en céramique de carte PCB de PTFE Rogers,Panneau multicouche de carte PCB de Rogers |

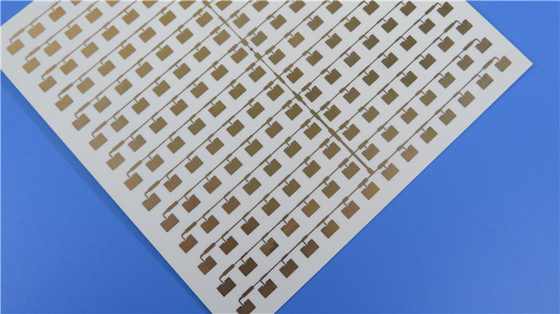

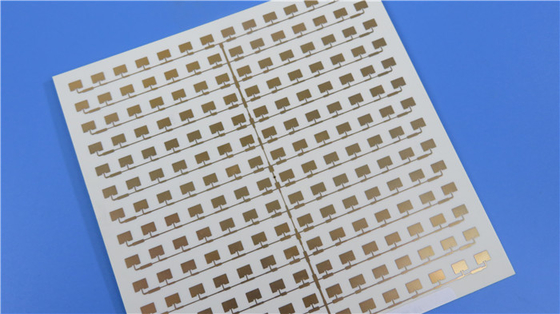

Les PCB à haute fréquence à double face Rogers sont construits sur10 millilitresRT-duroïde 6035HTC avec or pour filtres par immersion
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Les matériaux de circuit haute fréquence RT/duroid 6035HTC de Rogers Corporation sont des composites PTFE remplis de céramique pour une utilisation dans les applications RF et micro-ondes de haute puissance.à conductivité thermique de 2.4 fois les produits RT/duroïde 6000 standard, et feuille de cuivre (électrodéposée et traitée à l'envers) avec une excellente stabilité thermique à long terme, les stratifiés RT/duroïde 6035HTC sont un choix exceptionnel pour les applications à haute puissance.
Caractéristiques/avantages:
1. Haute conductivité thermique
L'amélioration de la dissipation de chaleur diélectrique permet de réduire les températures de fonctionnement pour les applications à haute puissance
2. Tangente de faible perte
Excellente performance à haute fréquence
3- Folie de cuivre à profil bas et à traitement inverse stable thermiquement
Moins de perte d'insertion et une excellente stabilité thermique des traces
4Système de remplissage avancé
Amélioration de la capacité de forage et prolongation de la durée de vie des outils par rapport aux matériaux de circuit contenant de l'alumine
Quelques utilisations typiques:
1Amplificateurs RF et micro-ondes de haute puissance
2- Amplificateurs de puissance, couples, filtres
3- Des combinateurs, des diviseurs de puissance.
Fiche de données deNT1 économie/duroïde6035HTC
NT1dérogation | |||||
Propriété | NT1dénaturation | Direction | Unités | Condition | Méthode d'essai |
Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
Constante diélectrique | 3.6 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation | 0.0013 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
Coefficient thermique de ε | - 66 ans | Z | en ppm/°C | -50 °C à 150 °C | mod IPC-TM-650, 2.5.5.5 |
Résistance au volume | 108 | MΩ.cm | Une | Le code IPC-TM-650, 2.5.17.1 | |
Résistance de surface | 108 | MΩ | Une | Le code IPC-TM-650, 2.5.17.1 | |
Stabilité dimensionnelle | - 0,11 à zéro.08 | CMD MD | mm/m (mils/pouces) | 0.030" 1 oz de feuille EDC Épaisseur après gravure "+E4/105 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
Module de traction | 329 244 | MD CMD | KPSI | 40 heures @23°C/50RH | Pour l'aéronef |
Absorption de l'eau | 0.06 | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
Coefficient de dilatation thermique (-50 °C à 288 °C) | 19 19 39 | X et Z | en ppm/°C | 23°C / 50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
Conductivité thermique | 1.44 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
Densité | 2.2 | gm/cm3 | 23°C | Pour les appareils à commande numérique | |
Résistance à la peau de cuivre | 7.9 | - Je ne sais pas. | 20 secondes @ 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
Intégrabilité | V-0 | Les produits | |||
Compatible avec les procédés sans plomb | - Oui, oui. |
Capacité des PCB(NT1 économie/duroïde6035HTC)
Matériau du PCB: | Composites PTFE remplis de céramique |
Nom: | NT1département d'État |
Constante diélectrique: | 3.50 ± 0.05 |
Nombre de couches: | Double couche, multicouche, PCB hybride |
Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
Taille des PCB: | ≤ 400 mm x 500 mm |
Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
