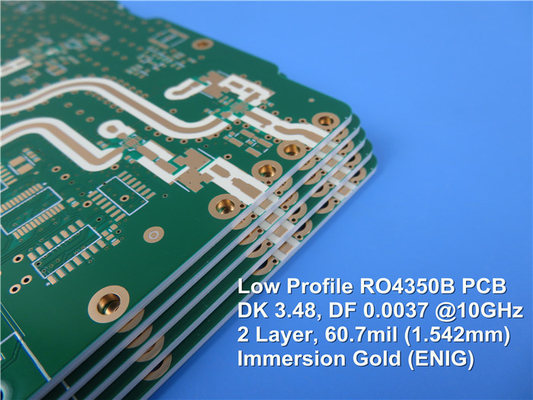

La double carte PCB de Rogers de couche a construit sur 60,7l'aluminium traité par inverse dumilRO4350B LoPro avec l'ENIG pour les avions arrières à grande vitesse
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Stratifiés de Rogers 4350 LoPro employer la technologie d'un Rogers de propriété industrielle qui permet l'aluminium traité par inverse au lien au diélectrique standard de Rogers 4350. Ceci a comme conséquence un stratifié avec la basse perte de conducteur pour la perte par insertion et l'intégrité du signal améliorées tout en maintenant tous autres attributs souhaitables du système en stratifié standard de RO4350B.
Caractéristiques et avantages :
Les matériaux de RO4350B sont hydrocarbure renforcé/stratifiés en céramique avec l'inverse de profil bas très ont traité l'aluminium.
1. Perte par insertion inférieure
2. Bas PIM
3. Intégrité du signal accrue
4. Densité élevée de circuit
Bas coefficient d'axe des z de dilatation thermique
1. Capacité multicouche de conseil
2. Flexibilité de conception
Processus sans plomb compatible
1. Traitement à hautes températures
2. Résout des soucis environnementaux
CAF résistant
Notre capacité de carte PCB (RO4350B LoPro)
| Notre capacité de carte PCB (RO4350B LoPro) |
| Matériel de carte PCB : |
Stratifiés en céramique d'hydrocarbure |
| Désignation : |
RO4350B LoPro |
| Constante diélectrique : |
3.48±0.05 |
| Compte de couche : |
Double couche, carte PCB multicouche et hybride |
| Poids de cuivre : |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Épaisseur de carte PCB : |
10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm) |
| Taille de carte PCB : |
≤400mm X 500mm |
| Masque de soudure : |
Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : |
Cuivre nu, HASL, ENIG, OSP, étain d'immersion etc…. |
Quelques applications typiques :
1. Applications de Digital telles que des serveurs, des routeurs, et des avions arrières à grande vitesse
2. Antennes de station de base et amplificateurs de puissance cellulaires
3. LNB pour les satellites directs d'émission
4. Étiquettes d'identification de rf
Propriétés typiques de RO4350B LoPro
| Propriétés typiques de RO4350B LoPro |
| Propriété |
Valeur typique |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique, de processus |
3,48 ± 0,05 |
z |
-- |
10 GHz/23°C |
IPC-TM-650 Stripline maintenu par 2.5.5.5 |
| Constante diélectrique, de conception |
3,55 |
z |
-- |
8 à 40 gigahertz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation bronzage, |
0,0037 0,0031 |
z |
-- |
10 GHz/23°C 2,5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeffifi thermique cient du r |
50 |
z |
ppm/°C |
-50°C à 150°C |
IPC-TM-650 2.5.5.5 |
| Résistivité volumique |
1,2 x 1010 |
|
MΩ•cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Résistivité extérieure |
5,7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Force électrique |
31.2(780) |
z |
KV/mm (V/mil) |
0.51mm (0.020") |
IPC-TM-650 2.5.6.2 |
| Module de tension |
11473(1664) |
Y |
MPA (kpsi) |
Droite |
ASTM D638 |
| Résistance à la traction |
175 (25,4) |
Y |
MPA (kpsi) |
Droite |
ASTM D638 |
| Résistance à la flexion |
255(37) |
|
MPA (kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle |
<0> | X, Y |
mm/m (mils/pouce) |
après gravure à l'eau forte +E2/150°C |
IPC-TM-650 2.4.39A |
| Coeffifi cient de la dilatation thermique |
14 |
x |
ppm/°C |
-55 à 288°C |
IPC-TM-650 2.1.41 |
| 16 |
y |
| 35 |
z |
| Tg |
>280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Le TD |
390 |
|
°C TGA |
|
ASTM D3850 |
| Conduction thermique |
0,62 |
|
W/m/°K |
80°C |
ASTM C518 |
| Absorption d'humidité |
0,06 |
|
% |
48 heures d'immersion 0,060" la température 50°C d'échantillon |
ASTM D570 |
| Densité |
1,86 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Résistance au pelage de cuivre |
0,88 (5,0) |
|
N/mm (pli) |
après flotteur de soudure 1 once. Aluminium de comité technique |
IPC-TM-650 2.4.8 |
| Inflammabilité |
V-0 |
|
|
|
UL 94 |
| Processus sans plomb compatible |
Oui |
|
|
|
|
