Polyimide à simple face imprimé flexible de carte de FPC pour le système de télémétrie

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99
Emballage Standard:	Vacuum bags+Cartons
Période De Livraison:	8-9 working days
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS per month

Détails Informations

Description du produit

Informations détaillées

Place of Origin

CHINA

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Model Number

BIC-342.V1.0

Matière première:

Polyimide

Compte de couche:

Côté simple

Épaisseur de carte PCB:

0.15mm ±0.05

Taille de carte PCB:

x 2000 8mm=1PCS

Masque de soudure:

Blanc

Finition extérieure:

Or d'immersion

Mettre en évidence:

Carte imprimée flexible de FPC

Carte à simple face du Polyimide FPC

Carte du système de télémétrie FPC

Description du produit

Circuit imprimé flexible FPC établi sur le Polyimide à simple face avec les mètres plaqués et 2 d'or longtemps pour le système de télémétrie

(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Caractéristiques

TAILLE DE CARTE PCB	x 2000 8mm=1PCS
Matière première :	Polyimide
Nombre de couches	Carte PCB à simple face
SMT	NON-DÉTERMINÉ
Par des composants de trou	NON-DÉTERMINÉ
EMPILEMENT DE COUCHE	Cuivre ------- 35um (1oz)
EMPILEMENT DE COUCHE	Polyimide
Trace et espace minimum :	20mil/20mil
Trous minimum/maximum :	3.0mm/3.0mm
Aluminium final externe :	1oz
Aluminium final interne :	0oz
Taille finale de carte PCB :	0.15mm ±0.05
Finition extérieure	Or d'immersion
Soudez le masque pour s'appliquer à :	SUPÉRIEUR, inférieur
Couleur de masque de soudure :	Coverlay blanc
CONTOUR/CUTTING	Coupe de laser
Renfort :	NON-DÉTERMINÉ
Côté de légende composante	NON
Couleur de légende composante	NON
PAR L'INTERMÉDIAIRE DE	NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

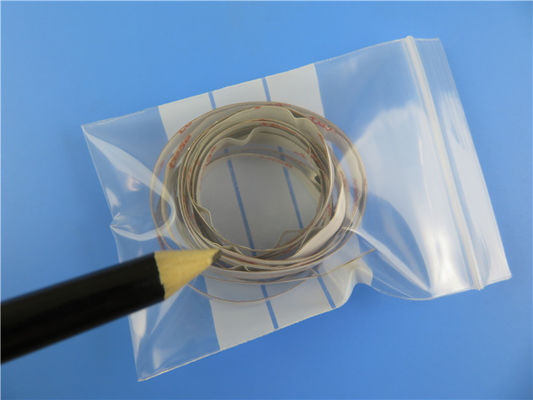

Polyimide à simple face imprimé flexible de carte de FPC pour le système de télémétrie 0

Capacités 2021 de FPC

Non.	Caractéristiques	Capacités
1	Type de conseil	À une seule couche, couche de Doulbe, multicouche, Rigide-câble
2	Matière première	PI, ANIMAL FAMILIER
3	Poids de cuivre	0.5oz, 1oz, 2oz
4	Taille maximum de LED	250 x 5000mm
5	Taille maximum générale	250 x 2000mm
6	Épaisseur de conseil	0.03mm-3.0mm
7	Tolérance d'épaisseur	±0.03mm
8	Forage de Mininum	0.05mm
9	Forage maximum	6.5mm
10	Tolérance de forage	±0.025mm
11	Épaisseur de mur de trou	≧ 8 um
12	Voie/Gap minimum de conseil à une seule couche	0.025/0.03mm
13	Voie/Gap minimum de double couche et de conseil multicouche	0.03/0.040mm
14	Graver à l'eau-forte de la tolérance	±0.02mm
15	Largeur minimum de la légende en soie	≧ 0.125mm
16	Heigh minimum de la légende en soie	≧0.75mm
17	Distance de la légende à capitonner	≧0.15mm
18	Distance de masque s'ouvrant de soudure de perceuse Coverlay à dépister	≧0.03mm
19	Distance de masque s'ouvrant de soudure de poinçonner Coverlay pour dépister	≧0.03mm
20	Épaisseur de nickel d'immersion	100-300u »
21	Épaisseur d'or d'immersion	1-3u »
22	Thicnkess d'étain d'immersion	150-400u »
23	Protection de essai électrique minimum	0.2mm
24	Tolérance minimum de contour (poinçon normal de moule en acier)	±0.1mm
25	Tolérance minimum de contour (poinçon de moule d'acier de précision)	±0.05mm
26	Rayon de Mininum d'angle biseauté (contour)	0.2mm
27	Matériel de Stiffner	Pi, FR-4, 3M Adhesive, ANIMAL FAMILIER, tôle d'acier
28	RoHs	Oui
29	Couleur de masque de soudure	Jaune, blanc, noir, vert

Polyimide à simple face imprimé flexible de carte de FPC pour le système de télémétrie 1
