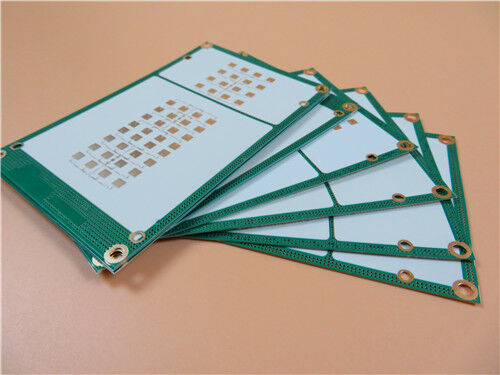

PCB TFA300 à 2 couches sur un substrat haute fréquence de 5 mil

Ce PCB rigide à 2 couches TFA300 est une carte de circuit imprimé haute fréquence haut de gamme conçue pour les applications aérospatiales, de communication par micro-ondes et de systèmes radar.Épaisseur de la planche finie de 2 mm, finition de surface en or d'immersion haut de gamme, et 1 oz de poids de la couche extérieure en cuivre, couplée à un empilement rigide de 2 couches précis construit sur un substrat composite en céramique PTFE TFA300 haute performance.Fabriqué selon des normes de qualité strictes IPC-Classe 2 et entièrement vérifié par un test électrique à 100% avant expédition, il offre une excellente stabilité de fréquence, une perte diélectrique ultra-faible et des performances mécaniques thermiques fiables.Adoption d'une formule unique sans fibres de verre qui élimine les interférences électromagnétiques traditionnelles de la fibre de verre, ce PCB constitue une alternative rentable et de haute qualité aux substrats de PCB à haute fréquence importés et soutient l'approvisionnement mondial et les services techniques professionnels.

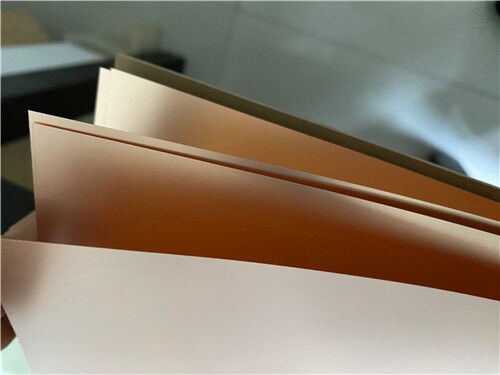

Qu'est-ce que le substrat TFA300?

La série TFA est un substrat diélectrique composite en céramique de polytétrafluoroéthylène (PTFE) de pointe,présentant un procédé de production unique qui diffère fondamentalement de la fabrication traditionnelle de prépuces en tissu en fibre de verreAu lieu d'un tissu en fibre de verre imprégné de résine, il adopte une technologie uniforme de mélange de nano-céramique et de composite de résine.associé à des procédés de pressage de stratification personnalisés professionnels pour produire des matériaux de base PCB de haute performance.

Éliminant l'effet de fibre de verre lors de la transmission d'ondes électromagnétiques, la série TFA évite efficacement la distorsion du signal et l'écart de fréquence,atteindre une excellente stabilité électromagnétiqueIl présente une anisotropie minimale de l'axe X/Y/Z, un coefficient d'expansion thermique ultra-faible correspondant à la feuille de cuivre et des caractéristiques de température diélectrique stables.assurer une performance constante dans des environnements à température extrêmeLa famille de substrats TFA offre quatre options de constantes diélectriques personnalisables: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), et 10.2 (TFA1020), qui couvrent diverses exigences de conception de circuits à haute fréquence.

Pourquoi choisir le PCB TFA300?

Le substrat TFA300 est le principal matériau de haute fréquence de la série TFA, avec des propriétés électriques, thermiques et physiques stables et supérieures,qui répondent pleinement aux normes d'application de haute fiabilité pour l'aérospatiale:

Constante diélectrique stable (Dk): 3,0 ± 0,04 à 10 GHz, assurant une transmission constante du signal haute fréquence

Facteur de dissipation ultra-faible (Df): 0,001 à 10 GHz et 20 GHz, 0,0012 à 40 GHz, réduisant efficacement l'atténuation du signal haute fréquence

Excellente stabilité à température: faible TCDK de -8 ppm/°C dans une plage comprise entre -55°C et 150°C, maintien de performances diélectriques stables sous les fluctuations de température

Coefficient d'expansion thermique équilibré (CTE): 18 ppm/°C (axe X), 18 ppm/°C (axe Y), 30 ppm/°C (axe Z) à -55°C à 288°C,parfaitement adapté à l'expansion et à la contraction de la feuille de cuivre pour éviter les fissurations des planches et les défaillances de circuit

Conductivité thermique supérieure: 0,6 W/mk, accélération de la dissipation de chaleur et amélioration de la stabilité de fonctionnement du circuit

Faible absorption d'humidité: taux d'absorption d'humidité de 0,04% évitant la dégradation des performances causée par des environnements humides

Classification de la résistance à la flamme: qualité UL 94-V0, répondant aux normes mondiales de sécurité et de résistance au feu pour les équipements électroniques

Principales spécifications relatives aux PCB

Structure d'empilement optimisée à haute fréquence à deux couches

La structure à couches standardisée assure une répartition uniforme des contraintes et des performances stables à haute fréquence:

Statistiques sur les PCB

Format des illustrations accepté:Nous acceptons les fichiers standard Gerber RS-274-X soumis par des clients internationaux.et la production de masse officielle, permettant une communication efficace et sans erreur des projets et un accrochage de fabrication dans le monde entier.

Norme de qualité de la production:Tous les PCB sont fabriqués et inspectés strictement conformément aux normes de fiabilité industrielle IPC-Classe 2.et des performances de circuit fiables, répondant pleinement aux exigences des scénarios d'application à haute fréquence dans les domaines commercial, industriel et aérospatial.

Service mondial d'approvisionnementNous fournissons des services mondiaux de devis sur PCB personnalisés et un support d'expédition dans le monde entier.et nous offrons une solution complète à guichet unique incluant la confirmation de la technologie d'ingénierie, production de précision, inspection complète et livraison internationale.

Scénarios d'utilisation typiques

Profitant de ses performances de haute fréquence de qualité aérospatiale, de sa faible perte de signal et de son extrême adaptabilité environnementale,ce PCB TFA300 est largement appliqué dans les domaines de la communication sans fil de haute précision et de la détection radar:

Aérospatiale et aéronautique:Équipement aérospatial, appareils spatiaux, systèmes électroniques de cabine d'avion, modules de précision aéroportés

Systèmes à micro-ondes et antennes:Modules de transmission de signaux à micro-ondes, antennes de haute précision, équipement d'antenne sensible aux phases

Détection par radar:Systèmes de radar d'alerte précoce, modules radar aéroportés, équipement de détection radar haute fréquence

Systèmes de séquence en phase:autres appareils pour la télécommunication

Communication et navigation par satellite:Términaux de communication par satellite, modules de systèmes de positionnement de navigation

Appareils de radiofréquence:Amplificateurs de puissance à haute fréquence et circuits de traitement des signaux RF
