Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | PTFE a basé, fibre de verre remplie en céramique | Compte de couche: | Double couche, carte PCB multicouche et hybride |
|---|---|---|---|
| Thmil de carte PCB (0.762mm), ickness 60mil (1.524mm): | 10mil (0.254mm) ; 20mil (0.508mm), 25mil (0.635mm) ; 30 | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. vert, noir, bleu, jaune, rouge. | Poids de cuivre: | 0.5oz (17 µm), 1oz (35µm) |
| Finition extérieure: | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'Immersoin, OSP etc…. | ||
| Mettre en évidence: | 60mil enduisant la carte de rf,Carte extérieure de la finition rf de Hasl,PTFE a basé la carte de rf |
||

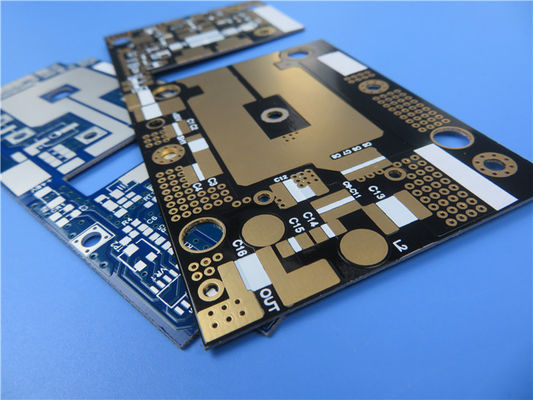

La carte PCB de rf a construit sur 6,15 DK le revêtement 10mil, 20mil, 30mil et 60mil de RF-60TC avec de l'or, l'étain, le HASL et l'OSP d'immersion pour l'antenne miniaturisée
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
RF-60TC est un PolyTetraFluoride rempli en céramique (PTFE) basé (substrat de fibre de verre pour la carte PCB de puissance élevée rf et d'applications de micro-onde. Il est conçu pour fournir une plus basse température de fonctionnement sur les applications de puissance élevée et le marché 6.15DK. En améliorant la dissipation thermique diélectrique et abaissez exceptionnellement les pertes diélectriques, un meilleur gain et l'efficacité sont obtenues dans des applications miniaturisées d'antenne
RF-60TC a augmenté la fonction de transfert de chaleur permet à la marge supplémentaire de conception de prolonger la vie des composants actifs et d'améliorer la fiabilité à long terme.
RF-60TC avec extrêmement - le profil bas et le cuivre traité inverse est excellent pour réduire la perte par insertion. Le stratifié basé de métaux lourds est également disponible. RF-60TC bas CTE et stabilité dimensionnelle améliorée permettre pour établir la carte PCB multicouche avec la fiabilité améliorée de PTH.
Notre capacité de carte PCB (RF-60TC)
| Matériel de carte PCB : | PTFE a basé, fibre de verre remplie en céramique |
| Désignation : | RF-60TC |
| Constante diélectrique : | 6,15 |
| Compte de couche : | Double couche, carte PCB multicouche et hybride |
| Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm) |
| Épaisseur de carte PCB : | 10mil (0.254mm) ; 20mil (0.508mm), 25mil (0.635mm) ; 30mil (0.762mm), 60mil (1.524mm) |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
| Finition extérieure : | Cuivre nu, HASL, ENIG, argent d'immersion, étain d'Immersoin, OSP etc…. |
Avantages :
1. Tangente améliorée de perte
- Perte par insertion inférieure
- Gain/efficacité augmentés d'antenne
2. Conduction thermique élevée
- Gestion thermique exceptionnelle
- Une plus basse température de fonctionnement
- Application de puissance plus élevée
- Fiabilité à long terme
3. Stabilité dimensionnelle augmentée
4. Bas axe des z CTE
- Application multicouche disponible
- Fiable plaqué par le trou
5. Excellente adhérence au métal
- Cuivre de profil bas disponible
- Dos de métaux lourds disponible
6. Le DK stable au-dessus de la fréquence
7. Le DK stable au-dessus de la température
8. Absorption de faible humidité
Applications :
Amplificateur de puissance élevée
Antennes miniaturisées (lecteur de GPS/CORRECTION/RFID)
Filtres, coupleurs, diviseurs
Satellites
Valeur typique de RF-60TC
| Valeurs typiques de RF-60TC | |||||
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Le DK @ 10 gigahertz | IPC-650 2.5.5.5 .1 (modifié) | 6,15 ± 0,15 | 6,15 ± 0,15 | ||
| DF @ 10 gigahertz | IPC-650 2.5.5.5 .1 (modifié) | 0,002 | 0,002 | ||
| TcK | ppm/°C | -3,581 | ppm/°C | -3,581 | |
| Panne diélectrique | IPC-650 2.5.6 | kilovolt | 55 | kilovolt | 55 |
| Résistance diélectrique | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21 654 |
| Résistance d'arc | IPC-650 2.5.1 | Secondes | >180 | Secondes | >180 |
| Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Résistance à la flexion (DM) | IPC-650 2.4.4 | livre par pouce carré | 10 000 | N/mm2 | 69 |
| Résistance à la flexion (CD) | IPC-650 2.4.4 | livre par pouce carré | 9 000 | N/mm2 | 62 |
| Résistance à la traction (DM) | IPC-650 2.4.19 | livre par pouce carré | 9 000 | N/mm2 | 62 |
| Résistance à la traction (CD) | IPC-650 2.4.19 | livre par pouce carré | 7 000 | N/mm2 | 48 |
| Module de Young (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Le coefficient de Poisson (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,155 | 0,155 | ||
| Résistance au pelage (1 once. ED) | IPC-650 2.4.8 | lbs/in | 8 | N/mm | 1,43 |
| Conduction thermique (nue) | IPC-650 2.4.50 | W/M*K | 0,9 | W/M*K | 0,9 |
| Conduction thermique (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Conduction thermique (C1/C1) | IPC-650 2.4.50 | W/M*K | 1,05 | W/M*K | 1,05 |
| Stabilité dimensionnelle (DM) | Sec d'IPC-650 2.4.39. 5,4 (après que faites cuire au four) | mils/in | 0,01 | mm/M | 0,01 |
| Stabilité dimensionnelle (CD) | Sec d'IPC-650 2.4.39. 5,4 (après que faites cuire au four) | mils/in | 0,69 | mm/M | 0,69 |
| Stabilité dimensionnelle (DM) | Sec d'IPC-650 2.4.39. 5,5 (contrainte thermique) | mils/in | 0,06 | mm/M | 0,06 |
| Stabilité dimensionnelle (CD) | Sec d'IPC-650 2.4.39. 5,5 (contrainte thermique) | mils/in | 0,8 | mm/M | 0,8 |
| Résistivité extérieure | IPC-650 2.5.17.1 (après humidité) | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
| Résistivité volumique | IPC-650 2.5.17.1 (après humidité) | Mohm/cm | 1,0 x 108 | Mohm/cm | 1,0 x 108 |
| CTE (X, axe des ordonnées) | IPC-650 2.4.41 (°C) de droite 150 | ppm/°C | 9,9 | ppm/°C | 9,9 |
| CTE (axe de Z) | IPC-650 2.4.41 (°C) de droite 150 | ppm/°C | 40 | ppm/°C | 40 |
| Densité (densité) | IPC-650 2.3.5 | g/cm3 | 2,84 | g/cm3 | 2,84 |
| La chaleur spécifique | IPC-650 2.4.50 | J/gK | 0,94 | J/gK | 0,94 |
| Le TD (perte de poids de 2%) | IPC - 650 2.4.24.6/TGA | °F | 930 | °C | 500 |
| Le TD (perte de poids de 5%) | IPC - 650 2.4.24.6/TGA | °F | 960 | °C | 515 |
| Estimation d'inflammabilité | UL 94 | V-0 | V-0 | ||
