Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | RF-35TC | Compte de couche: | 2 couches |
|---|---|---|---|
| Taille de carte PCB: | 132 x 58mm=1PCS | Épaisseur de carte PCB: | 1.6mm |
| Masque de soudure: | VERT | Silkscreen: | Blanc |
| Poids de cuivre: | 1oz | Finition extérieure: | or d'immersion |
| Mettre en évidence: | double carte PCB de couche de l'en cuivre 35um,double carte PCB de couche de 132x58mm,Double carte PCB taconique de couche |
||

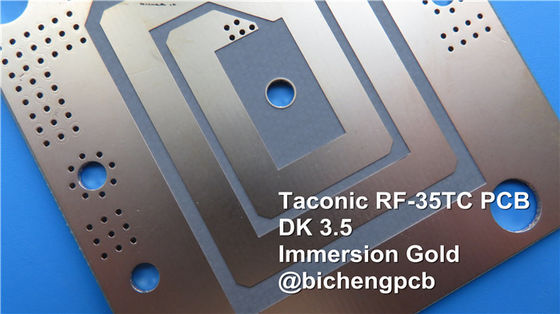

Carte PCB à haute fréquence taconique établie sur RF-35TC 60mil 1.524mm avec de l'or d'immersion pour des satellites
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
RF-35TC est un type de matériel à haute fréquence de société taconique. Il offre « meilleur un bas facteur de dissipation dans classe » avec la conduction thermique élevée. Ce matériel est plus adapté pour des applications de puissance élevée où chaque 1/10th d'un DB est critique et on s'attend à ce que le substrat de carte PCB répande la chaleur à partir des deux lignes de transmission et composants extérieurs de bâti tels que des transistors.
RF-35TC est un PTFE basé, substrat rempli en céramique de fibre de verre. Il ne s'oxydera pas, ne jaunira pas ou ne montrera pas la dérive ascendante dans la constante diélectrique et le facteur de dissipation comme ses concurrents en caoutchouc synthétique (hydrocarbure).
Ce stratifié a une valeur basse de constante diélectrique de 3,50 et a extrêmement - le bas DF de 0,0011. Il fournit à un bas facteur de dissipation la conduction thermique élevée et à des liens très bien au cuivre de profil bas, réduisant plus loin la perte par insertion.
Les stratifiés de RF-35TC sont idéaux pour des antennes, des satellites, des filtres, des coupleurs et des amplificateurs de puissance.
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 132 x 58mm=1PCS |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RF-35TC 1.524mm | |
| cuivre ------- 35um (1oz) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 7 mils/7 |
| Trous minimum/maximum : | NON-DÉTERMINÉ |
| Nombre de différents trous : | NON-DÉTERMINÉ |
| Nombre de forages : | NON-DÉTERMINÉ |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RF-35TC 1.524mm |
| Aluminium final externe : | 1,5 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 1,6 millimètres ±10% |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion |
| Soudez le masque pour s'appliquer à : | Inférieur, minimum 12micron |
| Couleur de masque de soudure : | Vert, PSR-2000GT600D, Taiyo Supplied. |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | Inférieur |
| Couleur de légende composante | Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE | NON-DÉTERMINÉ |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Fiche technique de RF-35TC
| VALEURS TYPIQUES DE RF-35TC | |||||
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Gigahertz du DK @10 | IPC-650 2.5.5.5 .1 (modifié) | 3,5 | 3,5 | ||
| Tck (-℃ 30 à 120) | IPC-650 2.5.5.5 .1 (modifié) | page par minute | 24 | page par minute | 24 |
| Gigahertz de DF @10 | IPC-650 2.5.5.5 .1 (modifié) | 0,0011 | 0,0011 | ||
| Panne diélectrique | IPC-650 2.5.6 (dans-avion, deux bornes en huile) | kilovolt | 56,7 | kilovolt | 56,7 |
| Résistance diélectrique | ASTM D 149 (par l'avion) | V/mil | 570 | V/mm | 22 441 |
| Résistance d'arc | IPC-650 2.5.1 | Secondes | 304 | Secondes | 304 |
| Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Résistance à la flexion (DM) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 12 900 | N/mm2 | 88,94 |
| Résistance à la flexion (CD) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 11 700 | N/mm2 | 80,67 |
| Résistance à la traction (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 9 020 | N/mm2 | 62,19 |
| Résistance à la traction (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 7 740 | N/mm2 | 53,37 |
| Élongation à la coupure (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Élongation à la coupure (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Module de Young (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 667 000 | N/mm2 | 4 599 |
| Module de Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 637 000 | N/mm2 | 4 392 |
| Le coefficient de Poisson (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Le coefficient de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Module compressif | ASTM D 695 (℃ 23) | livre par pouce carré | 560 000 | N/mm2 | 3 861 |
| Résistance à la flexion (DM) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 1,46 x 106 | N/mm2 | 10 309 |
| Résistance à la flexion (CD) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 1,50 x 106 | N/mm2 | 10 076 |
| Peau Stength (½ oz.CVH) | IPC-650 2.4.8 (contrainte thermique.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Conduction thermique (nue,℃ 125) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,6 | Avec (Mk) | 0,6 |
| Conduction thermique (C1/C1,125℃) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,92 | Avec (Mk) | 0,92 |
| Conduction thermique (CH/CH,℃ 125) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,87 | Avec (Mk) | 0,87 |
| Stabilité dimensionnelle (DM) | IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) | mils/in. | 0,23 | mm/M | 0,23 |
| Stabilité dimensionnelle (CD) | IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) | mils/in. | 0,64 | mm/M | 0,64 |
| Stabilité dimensionnelle (DM) | IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) | mils/in. | -0,04 | mm/M | -0,04 |
| Stabilité dimensionnelle (CD) | IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) | mils/in. | 0,46 | mm/M | 0,46 |
| Résistivité extérieure | IPC-650 2.5.17.1 (après temp élevé.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Résistivité extérieure | IPC-650 2.5.17.1 (après humidité) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Résistivité volumique | IPC-650 2.5.17.1 (après temp élevé.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Résistivité volumique | IPC-650 2.5.17.1 (après humidité) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (axe des abscisses) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (axe des ordonnées) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (axe de Z) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densité | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Dureté | ASTM D 2240 (rivage D) | 79,1 | 79,1 | ||
| Tension à la coupure (DM) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Tension à la coupure (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| La chaleur spécifique | ASTM E 1269-05, E 967-08, E968-02 | j (℃ de g) | 0,94 | j (℃ de g) | 0,94 |
| Le TD (perte de poids de 2%) | IPC-650 2.4.24.6 /TGA | de | 788 | ℃ | 420 |
| Le TD (perte de poids de 5%) | IPC-650 2.4.24.6 /TGA | de | 817 | ℃ | 436 |
