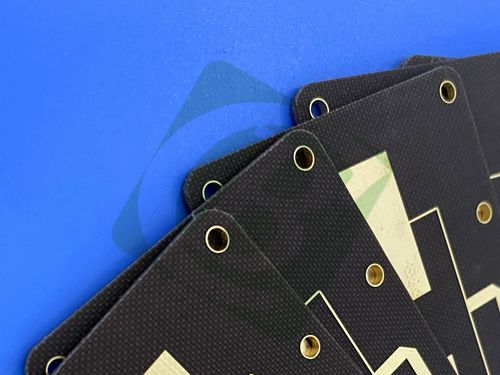

Taconic 31mil TLX-8 PCB 2 couches d'immersion or

Taconic 31mil TLX-8 PCB 2 couches d'immersion or
Taconic 31mil TLX-8 PCB 2 couches d'immersion or

Image Grand :  Taconic 31mil TLX-8 PCB 2 couches d'immersion or

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-332.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Contact

Taconic 31mil TLX-8 PCB 2 couches d'immersion or

description de
Matériau de base: Taconique TLX-8 Nombre de couches: 2 couches
Épaisseur de PCB: 0,8 mm Taille du PCB: 25 mm x 71 mm (1 pièce) ± 0,15 mm
Écran à soigneux: Blanc Masque de soudure: Non
Poids en cuivre: 1 oz (1,4 mils) pour les couches extérieures Finition superficielle: or d'immersion
Mettre en évidence:

Or par immersion sur PCB Taconic TLX-8

,

PCB Taconic à 2 couches avec garantie

,

31mil PCB taconiques pour appareils électroniques

Taconic 31mil TLX-8 PCB 2 couches d'immersion or
Ce PCB à deux couches de haute fiabilité utilise Taconic TLX-8, un stratifié en fibre de verre PTFE de premier ordre spécialement conçu pour des opérations RF et micro-ondes robustes.Conçu pour résister à des conditions difficiles, allant des vibrations intenses à l'exposition aux rayonnements et aux fluctuations de température extrêmes, il possède des performances exceptionnelles d'intermodulation passive (PIM)., des caractéristiques diélectriques constantes et une stabilité dimensionnelle supérieure, pleinement conformes aux critères de qualité IPC-Classe 2.
Spécification des PCB
Paramètre Détails
Matériau de base Taconic TLX-8 (laminé en fibre de verre PTFE)
Nombre de couches PCB rigide à deux couches
Dimensions du tableau 25 mm x 71 mm (1 pièce) ± 0,15 mm
Traces/espace minimaux 4/6 millilitres
Taille minimale du trou 0.3 mm
Par type Pas de voies aveugles (seulement des voies à trous)
Épaisseur du panneau fini 0.8 mm
Poids du cuivre fini (couches extérieures) 1 oz (équivalent à 1,4 mils / 35 μm par couche)
Via épaisseur de revêtement 20 μm
Finition de surface Immersion Gold - assure une résistance à la corrosion, une soudure fiable et une intégrité de contact à long terme
Filtres à soie En haut: Blanc; en bas: Non
Masque de soudure En haut: Non; en bas: Non
Assurance qualité Test électrique à 100% avant expédition
Détails de l'empilement de PCB
Type de couche Matériel/description Épaisseur
Couche de cuivre 1 (extérieure) Copper conducteur (finition) 35 μm (1 oz)
Noyau diélectrique Taconic TLX-8 0.787 mm (31 mils)
Couche de cuivre 2 (extérieure) Copper conducteur (finition) 35 μm (1 oz)
Compte rendu du matériau: Taconic TLX-8
Taconic TLX-8 est un stratifié polyvalent en fibre de verre PTFE conçu pour les applications d'antenne et de micro-ondes à haut volume, où la fiabilité dans des environnements extrêmes est essentielle.Sa composition équilibre le renforcement mécanique (en fibre de verre) avec les propriétés de faible perte du PTFE, ce qui le rend approprié pour les conceptions à faible nombre de couches qui résistent à des conditions difficiles, y compris des vibrations élevées (par exemple, lancement spatial), des températures extrêmes (par exemple, modules moteur, altimètres), des radiations (par exemple,systèmes spatiaux)Avec une large gamme d'épaisseurs et d'options de revêtement en cuivre disponibles,il offre une flexibilité pour les différents besoins de conception RF/micro-ondes tout en maintenant un contrôle strict des propriétés diélectriques.
Taconic TLX-8 PCB close-up showing immersion gold surface finish
Principales propriétés du matériau
Catégorie des biens Spécification Valeur Norme d'essai
Propriétés électriques Constante diélectrique (Dk) @ 10 GHz 20,55 ± 0.04 IPC-650 2.5.5.3
Facteur de dissipation (DF) @ 10 GHz 0.0018 IPC-650 2.5.5.5.1
Résistance de surface (température élevée) 6.605 x 108 Mohm IPC-650 2.5.17.1 seconde 5.2.1
Résistance de surface (condition d'humidité) 3.550 x 106 Mohm IPC-650 2.5.17.1 seconde 5.2.1
Résistance au volume (température élevée) 1.110 x 1010 Mohm/cm IPC-650 2.5.17.1 seconde 5.2.1
Résistance au volume (condition d'humidité) 1.046 x 1010 Mohm/cm IPC-650 2.5.17.1 seconde 5.2.1
Propriétés électriques Décomposition diélectrique > 45 Kv IPC-650 2.5.6
Stabilité dimensionnelle MD après cuisson 0.06 mm/M (mils/in) IPC-650 2.4.39 seconde 5.4
CD après cuisson 0.08 mm/M (mils/in) IPC-650 2.4.39 seconde 5.4
MD Stress thermique 0.09 mm/M (mils/in) IPC-650 2.4.39 seconde 5.5
CD Stress thermique 0.10 mm/M (mils/in) IPC-650 2.4.39 seconde 5.5
Propriétés thermiques CTE (25-260 °C) - axe X 21 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Axe Y 23 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Axe Z 215 ppm/°C IPC-650 2.4.41 / ASTM D 3386
Température de décomposition (Td) - Perte de poids de 2% 535 °C IPC-650 2.4.24.6 (TGA)
Température de décomposition (Td) - 5% de perte de poids 553 °C IPC-650 2.4.24.6 (TGA)
Propriétés chimiques/physiques Absorption de l'humidité 00,02 pour cent IPC-650 2.6.2.1
Indice de flammabilité Le produit doit être présenté sous la forme suivante: L'utilisation de l'équipement
Principaux avantages
  • Performance PIM exceptionnelle: Mesures inférieures à -160 dBc*, essentielles pour minimiser les interférences du signal dans les systèmes RF/micro-ondes (par exemple, radar, communications mobiles).
  • Résistance à l'environnement extrême: résiste aux vibrations élevées, aux températures extrêmes, aux radiations et à l'exposition marine - idéale pour les applications spatiales, aérospatiales et navales.
  • Propriétés électriques stables: Dk faible et étroitement contrôlée (2,55 ± 0,04) et DF faible (0,0018) assurent une intégrité constante du signal sur de larges plages de fréquences.
  • Stabilité dimensionnelle: une expansion/contraction minimale sous contrainte thermique ou cuisson empêche la déformation du PCB, préservant l'alignement des composants et la fiabilité de la connexion.
  • Faible absorption de l'humidité: une absorption de 0,02% élimine la dégradation des performances liée à l'humidité, même dans des environnements humides.
  • Robustesse mécanique: le renforcement en fibre de verre offre une durabilité pour les conceptions nécessitant une résilience structurelle (par exemple, les PCB boulonnées dans les véhicules de lancement).
  • Classification UL 94 V-0: améliore la sécurité en résistant à la propagation des flammes, adapté aux systèmes critiques où l'atténuation du risque d'incendie est essentielle.
Applications typiques
Ce PCB est optimisé pour des systèmes RF/micro-ondes de haute fiabilité, y compris:
  • Systèmes radar
  • Équipement de communication mobile
  • Équipement d'essai au micro-ondes
  • Dispositifs de transmission à micro-ondes
  • Appareils pour la fabrication de lampes et de lampes électriques
  • Antennes (par exemple, spatiales, navales, aérospatiales)
Taconic TLX-8 PCB in application showing component mounting
