| Matière première: | RF-35TC taconique | Compte de couche: | 2 couches, multicouche, type hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm, (substrat 10mil, 20mil, 30mil, 60mil) | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. vert, rouge, noir, blanc, bleu. | Poids de cuivre: | 0,5 oz, 1 oz, 2 oz |
| Finition extérieure: | Cuivre nu, HASL, ENIG, étain etc. d'immersion | ||
| Mettre en évidence: | Panneau de carte PCB de RF-35TC rf,panneau de carte PCB de 2oz rf,carte PCB de la radiofréquence 2oz |
||

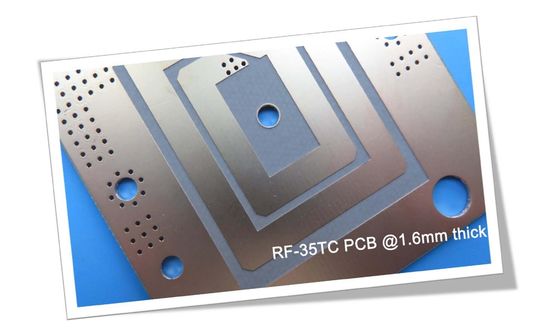

Carte PCB à haute fréquence établie sur RF-35TC taconique DK3.5 avec 60milépais et or d'immersion pour l'amplificateur de puissance
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Bonjour chacun,
Aujourd'hui, nous présentons un type de carte PCB à haute fréquence établi sur RF-35TC.
RF-35TC est un PTFE basé, matériel rempli en céramique de haute fréquence de fibre de verre de société taconique.
Les caractéristiques de la carte PCB sont comme suit
Le double a dégrossi, substrat est RF-35TC, DK à 3,5 ; 105mm longtemps de 87mm au loin ; l'épaisseur finie de carte PCB à 1.6mm, a fini le poids de cuivre à 2oz ; Aucun masque et silkscreen de soudure ; la finition extérieure est or d'immersion
C'est empilent rédiger.
La couche supérieure et la couche inférieure sont le cuivre 2oz de finition, le matériel diélectrique RF-35TC est au milieu à 1.524mm épais, DK à 3,5
La couleur de base de la carte PCB de RF-35TC est brune et grise. Ses applications principales sont des amplificateurs de puissance, des coupleurs et des filtres. En outre, il est également très utilisé dans des antennes, équipement satellite et ainsi de suite.
| Capacité de carte PCB | |
| Matériel de carte PCB : | PTFE a basé le substrat rempli en céramique de fibre de verre |
| Indicateur : | RF-35TC |
| Constante diélectrique @ 10GHz : | 3,50 |
| Compte de couche : | 2 couches, type multicouche et hybride |
| Poids de cuivre : | 0.5oz, 1oz, 2oz |
| Épaisseur de carte PCB : | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (substrat 10mil, 20mil, 30mil, 60mil) | |
| Masque de soudure : | Etc. vert, rouge, noir, blanc, bleu. |
| Taille de carte PCB : | ≤400mm X 500mm |
| Finition extérieure : | Cuivre nu, HASL, ENIG, étain etc. d'immersion. |
Nous pouvons te fournir le double conseil dégrossi, le conseil multicouche et le conseil hybride. Chaînes d'épaisseur de 0.3mm à 1.6mm, taille maximum à 400 millimètres de 500mm ; il y a des finitions extérieures du cuivre nu, du niveau d'air chaud, de l'or etc. d'immersion.
RF-35TC offre la représentation supérieure de dissipation thermique, ainsi c'est un type de bas stratifié thermiquement conducteur de perte. Il est plus adapté pour des applications de puissance élevée. La chaleur absorbe à partir des les deux la ligne de transmission sur les composants de carte PCB et extérieurs de bâti tels que le condensateur etc.
Au cas où vous auriez toutes les questions, sentez-vous svp libre pour nous contacter.
Merci de la lecture.
Annexe : Fiche technique RF-35TC
| VALEURS TYPIQUES DE RF-35TC | |||||
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Gigahertz du DK @10 | IPC-650 2.5.5.5 .1 (modifié) | 3,5 | 3,5 | ||
| Tck (-℃ 30 à 120) | IPC-650 2.5.5.5 .1 (modifié) | page par minute | 24 | page par minute | 24 |
| Gigahertz de DF @10 | IPC-650 2.5.5.5 .1 (modifié) | 0,0011 | 0,0011 | ||
| Panne diélectrique | IPC-650 2.5.6 (dans-avion, deux bornes en huile) | kilovolt | 56,7 | kilovolt | 56,7 |
| Résistance diélectrique | ASTM D 149 (par l'avion) | V/mil | 570 | V/mm | 22 441 |
| Résistance d'arc | IPC-650 2.5.1 | Secondes | 304 | Secondes | 304 |
| Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Résistance à la flexion (DM) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 12 900 | N/mm2 | 88,94 |
| Résistance à la flexion (CD) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 11 700 | N/mm2 | 80,67 |
| Résistance à la traction (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 9 020 | N/mm2 | 62,19 |
| Résistance à la traction (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 7 740 | N/mm2 | 53,37 |
| Élongation à la coupure (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Élongation à la coupure (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Module de Young (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 667 000 | N/mm2 | 4 599 |
| Module de Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | livre par pouce carré | 637 000 | N/mm2 | 4 392 |
| Le coefficient de Poisson (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Le coefficient de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Module compressif | ASTM D 695 (℃ 23) | livre par pouce carré | 560 000 | N/mm2 | 3 861 |
| Résistance à la flexion (DM) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 1,46 x 106 | N/mm2 | 10 309 |
| Résistance à la flexion (CD) | ASTM D 790/IPC-650 2.4.4 | livre par pouce carré | 1,50 x 106 | N/mm2 | 10 076 |
| Peau Stength (½ oz.CVH) | IPC-650 2.4.8 (contrainte thermique.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Conduction thermique (nue,℃ 125) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,6 | Avec (Mk) | 0,6 |
| Conduction thermique (C1/C1,125℃) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,92 | Avec (Mk) | 0,92 |
| Conduction thermique (CH/CH,℃ 125) | ASTM F433 (écoulement de la chaleur gardé) | Avec (Mk) | 0,87 | Avec (Mk) | 0,87 |
| Stabilité dimensionnelle (DM) | IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) | mils/in. | 0,23 | mm/M | 0,23 |
| Stabilité dimensionnelle (CD) | IPC-650-2.4.39 Sec.5.4 (après gravure à l'eau forte) | mils/in. | 0,64 | mm/M | 0,64 |
| Stabilité dimensionnelle (DM) | IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) | mils/in. | -0,04 | mm/M | -0,04 |
| Stabilité dimensionnelle (CD) | IPC-650-2.4.39 Sec.5.5 (contrainte thermique.) | mils/in. | 0,46 | mm/M | 0,46 |
| Résistivité extérieure | IPC-650 2.5.17.1 (après temp élevé.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Résistivité extérieure | IPC-650 2.5.17.1 (après humidité) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Résistivité volumique | IPC-650 2.5.17.1 (après temp élevé.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Résistivité volumique | IPC-650 2.5.17.1 (après humidité) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (axe des abscisses) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (axe des ordonnées) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (axe de Z) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densité | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Dureté | ASTM D 2240 (rivage D) | 79,1 | 79,1 | ||
| Tension à la coupure (DM) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Tension à la coupure (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| La chaleur spécifique | ASTM E 1269-05, E 967-08, E968-02 | j (℃ de g) | 0,94 | j (℃ de g) | 0,94 |
| Le TD (perte de poids de 2%) | IPC-650 2.4.24.6 /TGA | de | 788 | ℃ | 420 |
| Le TD (perte de poids de 5%) | IPC-650 2.4.24.6 /TGA | de | 817 | ℃ | 436 |
