Bas panneau de carte PCB de la perte 20mil RF-45 avec la base remplie en céramique de résine de PTFE

Nombre De Pièces:	1PCS
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-177.V1.0

Matière première:

Résine remplie en céramique de PTFE

Compte de couche:

Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride

Épaisseur de carte PCB:

20mil (0.508mm), 25mil (0.635mm), 31mil (0.787mm), 62mil (1.575mm), 125mil (3.175mm)

Taille de carte PCB:

≤400mm X 500mm

Masque de soudure:

Etc. vert, noir, bleu, jaune, rouge.

Poids de cuivre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Finition extérieure:

Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc….

Mettre en évidence:

panneau de carte PCB de 20mil rf

Panneau rempli en céramique de carte PCB de PTFE rf

Panneau tissé de carte PCB de la fibre de verre rf

Description du produit

RF-45RF à faible perte PCBNSP stableHaute fréquenceCircuit imprimé haute performance

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Salut tout le monde,

Aujourd'hui, nous allons parler d'un type de carte de circuit imprimé Taconic ORCER : PCB haute fréquence RF-45.

Le RF-45 est un stratifié de résine PTFE chargé de céramique utilisant de la fibre de verre tissée comme renfort.C'est une sorte d'alternative stratifiée à faible perte au FR-4, constante diélectrique (DK) plate sur la température et DF est stable sur la fréquence.

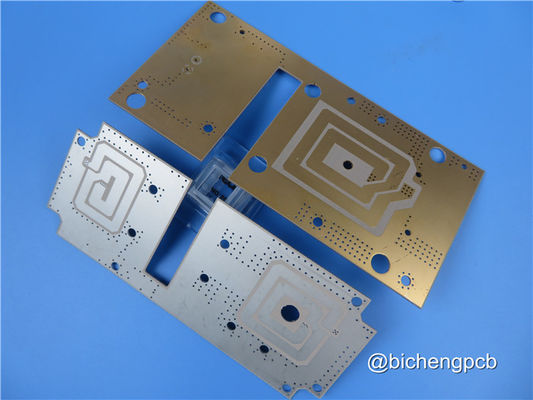

Bas panneau de carte PCB de la perte 20mil RF-45 avec la base remplie en céramique de résine de PTFE 0

Bas panneau de carte PCB de la perte 20mil RF-45 avec la base remplie en céramique de résine de PTFE 1

Les applications typiques sontAntennes GPS,Antennes RFID,sAntennes radio satellites.

Valeur typique de RF-45

Propriété	Méthode d'essai	Unité	Valeur
Matériel	/	/	RF-45
Constante diélectrique	IPC-TM-650 2.5.5.6	/	4.5
Facteur de dissipation à 10 GHz	IPC-TM-650 2.5.5.5.1	/	0,0037
Absorption d'humidité	IPC-TM-650 2.6.2.1	%	≤0,04
Résistance à la flexion (MD)	ASTM D790	psi	20700
RÉSISTANCE À LA FLEXION (CD)	ASTM D790	psi	19300
Force de pelage (1 oz VLP)	IPC-TM-650 2.4.8 (contrainte thermique)	lb/pouce linéaire	dix
Conductivité thermique	ASTM F 433	W/m/K	0,33
Résistivité volumique	IPC-TM-650 2.5.17.1	Mohm/cm	1,4 x 10⁸
Résistivité de surface	IPC-TM-650.2.5.17.1	Mohm	3,3 x 10⁶
ETC (x)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	9
ETC (y)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	13
ETC (z)	IPC-TM-650-2.4.41 (>RT-125℃)	ppm/℃	96
Indice d'inflammabilité	UL94	/	V-0

Notre capacité PCB (RF-45)

Matériau PCB :	Résine PTFE chargée de céramique
Désignation:	RF-45
Constante diélectrique:	4.5
Facteur de dissipation	0,0037 10 GHz
Nombre de couches :	PCB double face, PCB multicouche, PCB hybride
Poids cuivre :	0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB :	20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm)
Taille du circuit imprimé :	≤400mm X 500mm
Masque de soudure :	Vert, noir, bleu, jaune, rouge etc.
Finition de surface:	Cuivre nu, HASL, ENIG, Argent d'immersion, Étain d'immersion, OSP etc..

Bas panneau de carte PCB de la perte 20mil RF-45 avec la base remplie en céramique de résine de PTFE 2

Autre PCB disponible Matériel

FR-4 Tg>135, Haute Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 etc...

AD450, AD600, TC350 etc.

Nelco N4000, N9350, N9240

PCB à noyau métallique, matériau 1W/MK-3W/MK

Circuit imprimé flexible, Megtron 6 (M6) R-5775G

Nos services PCB

Prototypes de circuits imprimés

Production en masse

PCB simple face

PCB double face

PCB multicouche jusqu'à 32 couches

PCB en cuivre lourd

Circuit imprimé hybride

Circuit imprimé à impédance contrôlée

Via dans le circuit imprimé du pad

Circuit imprimé à grille à billes (BGA)

Aveugle via PCB

Trous de fraisage, demi-trou, trou d'emmanchement

Livraison rapide (QTA)

Pas de quantité minimum de commande (MOQ)

Service d'expédition porte à porte

APTITUDE

2500-3000 types chaque mois.

ZONE DE SERVICE

Amérique du Nord, Océanie, Asie du Sud-Est, Europe de l'Est, Afrique, Amérique latine, Europe de l'Ouest et du Sud, Europe du Nord, Asie centrale et du Sud, Moyen-Orient.

Bas panneau de carte PCB de la perte 20mil RF-45 avec la base remplie en céramique de résine de PTFE 3

Nous pouvons vous fournir des prototypes, des petits lots et des PCB de production de masse.Des questions, n'hesitez pas a nous contacter.

Merci pour votre lecture.
