S1000-2M Circuit imprimé en or par immersion PCB à haute tension avec contrôle d'impédance de 90 ohms

Nombre De Pièces:	1PCS
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-505.V1.0

Matériau de base:

FR-4 S1000-2M

Épaisseur du PCB:

1,63-1,68 mm

Poids du cuivre:

1 once

Finition de surface:

Hasl plomb gratuit

Mettre en évidence:

Carte PCB de TG élevée de circuit imprimé

carte PCB de TG élevée de l'impédance 90Ohm

Carte PCB élevée d'IATF16949 TG

Description du produit

Carte de circuit imprimé (PCB) à haute Tg fabriquée sur S1000-2M avec or par immersion et contrôle d'impédance de 90 ohms

(Les circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste à titre de référence)

Brève introduction

Il s'agit d'un type de PCB à Tg élevée avec une impédance différentielle sur la couche 3 à 6 mil/7 mil, 6 mil/10 mil ; et couche 4 à 7 mil/7 mil et 6 mil/7 mil piste/espace. Il est fabriqué sur du FR-4 S1000-2M hautes performances et à faible CTE. Il s'agit d'un panneau à 6 couches avec 1 oz de cuivre par couche, recouvert d'un niveau de soudure à air chaud (HASL) et d'un masque de soudure vert. Il est fourni par planche individuelle avec coupe en V. 25 planches sont emballées pour l'expédition.

Applications

Ordinateurs

Communications

Electronique automobile, etc.

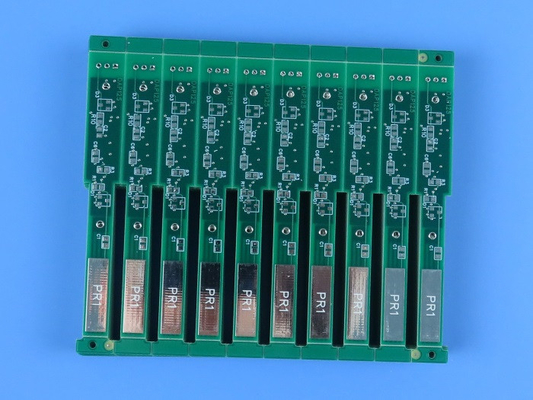

S1000-2M Circuit imprimé en or par immersion PCB à haute tension avec contrôle d'impédance de 90 ohms 0

Paramètres du PCB

Article	Description	Exigence	Réel	Résultat
1. Stratifié	Type de matériau	FR-4S1000-2M	FR-4S1000-2M	ACC
	Tg	170 ℃	170 ℃	ACC
	Fournisseur	SHENGYI	SHENGYI	ACC
	Épaisseur	1,6 ± 10 % mm	1,63-1,68 mm	ACC
2. Épaisseur du placage	Mur de trous	≥25µm	30,17 µm	ACC
	Cuivre extérieur	35µm	41,09 µm	ACC
	Cuivre intérieur	30 µm	33,69 µm	ACC
3. Masque de soudure	Type de matériau	TAIYO/PSR-2000GT600D	TAIYO/PSR-2000GT600D	ACC
	Couleur	Vert	Vert	ACC
	Rigidité (test au crayon)	≥4H ou plus	5H	ACC
	Épaisseur S/M	≥10 µm	20,11 µm	ACC
	Emplacement	Les deux côtés	Les deux côtés	ACC
4. Marque du composant	Type de matériau	TAIYO/IJR-4000 MW300	IJR-4000 MW300	ACC
	Couleur	Blanc	Blanc	ACC
	Emplacement	C/S	C/S	ACC
5. Masque de soudure pelable	Type de matériau
	Épaisseur
	Emplacement
6. Identification	Marque UL	OUI	OUI	ACC
	Date-Code	WWYY	0421	ACC
	Marquer l'emplacement	Côté soudure	Côté soudure	ACC
7. Finition de surface	Méthode	HASL sans plomb	HASL sans plomb	ACC
	Épaisseur de l'étain	3-6µm	4,06 µm	ACC
	Épaisseur du nickel
	Épaisseur de l'or
8. Caractère normatif	RoHS	Directive 2015/863/UE	D'ACCORD	ACC
8. Caractère normatif	ATTEINDRE	Directive 1907 /2006	D'ACCORD	ACC
9.Anneau Annulaire	Min. Largeur de ligne (mil)	6 millions	5,8 millions	ACC
9.Anneau Annulaire	Min. Espacement (mil)	5 millions	5,2 millions	ACC
10.V-rainure	Angle
10.V-rainure	Épaisseur résiduelle
11. Biseautage	Angle
11. Biseautage	Hauteur
12. Fonction	Test électrique	100% RÉUSSITE	100% RÉUSSITE	ACC
13. Apparence	Niveau de classe IPC	IPC-A-600J et 6012D Classe 2	IPC-A-600J et 6012D Classe 2	ACC
	Inspection visuelle	IPC-A-600J et 6012D Classe 2	IPC-A-600J et 6012D Classe 2	ACC
	Déformation et torsion	≦0,7%	0,21%	ACC
14. Test de fiabilité	Test de bande	Pas de pelage	D'ACCORD	ACC
	Test de solvant	Pas de pelage	D'ACCORD	ACC
	Test de soudabilité	265 ±5℃	D'ACCORD	ACC
	Test de contrainte thermique	288 ±5℃	D'ACCORD	ACC
	Test de contamination ionique	≦ 1,56 µg/c㎡	0,56 µg/c㎡	ACC

Mesure du diamètre du trou (unité : mm), tolérance : PTH ± 0,075 ; NPTH ± 0,05

Code de trou	PTH	Requis	Valeur réelle				Résultat
1	Oui	0,375	0,375	0,400	0,400	0,375	ACC
2	Oui	0,500	0,500	0,550	0,525	0,525	ACC
3	Oui	0,7*2,4	0,7*2,4	0,7*2,41	0,69*2,4	0,7*2,4	ACC
4	Oui	0,625	0,625	0,600	0,625	0,600	ACC
5	Oui	0,725	0,725	0,725	0,750	0,725	ACC
6	Oui	0,900	0,925	0,900	0,900	0,900	ACC
7	Oui	1.000	1.000	0,950	0,975	1.000	ACC
8	N	1.050	1.050	1.050	1,075	1.050	ACC
9	Oui	1.300	1.300	1.300	1,325	1,325	ACC
10	Oui	1.350	1.350	1,325	1.350	1,325	ACC
11	Oui	1.575	1.575	1.600	1.600	1.575	ACC
12	Oui	1.650	1.650	1.700	1,675	1,675	ACC
13	Oui	1.700	1.700	1.750	1,725	1,725	ACC
14	Oui	3.250	3.250	3.250	3,275	3.250	ACC
15	Oui	3.450	3.450	3.400	3,425	3.450	ACC
16	Oui	0,7*2,6	0,7*259	0,7*2,61	0,69*2,6	0,7*2,59	ACC

Rapport de test d'impédance

Échantillon NO.	Couche	Largeur de ligne(mil)±10%	Espace entre les lignes(mil)±10%	Type d'impédance		Valeur requise (ohm)	Tolérance	Valeur réelle	Résultat
Échantillon NO.	Couche	Largeur de ligne(mil)±10%	Espace entre les lignes(mil)±10%	Extrémité unique	Différentiel	Valeur requise (ohm)	Tolérance	Valeur réelle	Résultat
1	L3	6.000	7.000		V	90.00	±10%	93.59	ACC
	L3	6.000	10.000		V	100,00	±10%	102.33	ACC
	L4	7.000	7.000		V	90.00	±10%	88,99	ACC
	L4	6.000	7.000		V	90.00	±10%	90,76	ACC

S1000-2M Circuit imprimé en or par immersion PCB à haute tension avec contrôle d'impédance de 90 ohms 1
