Le double d'or d'immersion a dégrossi carte PCB à hautes températures pour des véhicules à moteur

Nombre De Pièces:	1PCS
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

LA CHINE

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-507.V1.0

Base material:

FR-4 IT-180ATC

PCB thickness:

1.63-1.68mm

Copper weight:

Surface finish:

Immersion gold

Mettre en évidence:

Le double a dégrossi carte PCB à hautes températures

Carte PCB à hautes températures d'or d'immersion

Carte PCB à hautes températures des véhicules à moteur

Description du produit

Circuit imprimé haute Tg fabriqué sur IT-180ATC avec or d'immersion Double facePCB haute température

(Les circuits imprimés sont des produits fabriqués sur mesure, l'image et les paramètres affichés sont uniquement à titre de référence)

Brève introduction

Il s'agit d'un PCB double face standard haute température fabriqué sur le stratifié IT-180ATC d'ITEQ. Les cartes sont disposées dans une configuration de panneau 10-up, avec une épaisseur de 1,6 mm et un poids de cuivre de 2 oz. Les finitions clés comprennent l'or d'immersion sur les pastilles et une protection de masque de soudure verte pour le substrat. Les unités sont emballées sous vide par quantités de 25 pour une expédition sécurisée.

Applications

Automobile (ECU compartiment moteur)

Fonds de panier

Stockage de données

Serveur et réseau

Télécommunications

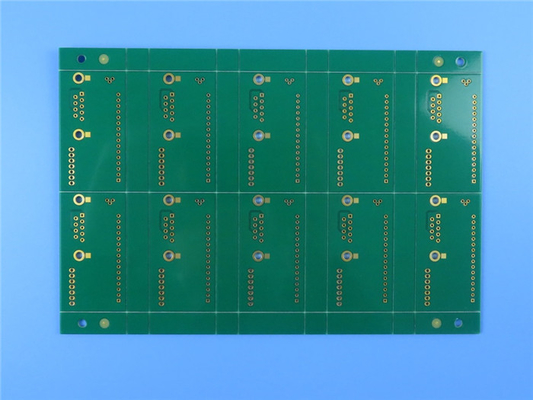

Le double d'or d'immersion a dégrossi carte PCB à hautes températures pour des véhicules à moteur 0

Paramètres du PCB

Article	Description	Exigence	Réel	Résultat
1. Stratifié	Type de matériau	FR-4 IT-180ATC	FR-4 IT-180ATC	ACC
	Tg	170℃	170℃	ACC
	Fournisseur	ITEQ	ITEQ	ACC
	Épaisseur	1.6±10% mm	1.63-1.68mm	ACC
2. Épaisseur du placage	Paroi du trou	≥25µm	26.51µm	ACC
	Cuivre extérieur	35µm	41.09µm	ACC
	Cuivre intérieur
3. Masque de soudure	Type de matériau	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Couleur	Vert	Vert	ACC
	Rigidité (Test au crayon)	≥4H ou plus	5H	ACC
	Épaisseur S/M	≥10 µm	20.11µm	ACC
	Emplacement	Les deux côtés	Les deux côtés	ACC
4. Marque du composant	Type de matériau	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Couleur	Blanc	Blanc	ACC
	Emplacement	C/S	C/S	ACC
5. Masque de soudure pelable	Type de matériau
	Épaisseur
	Emplacement
6. Identification	Marque UL	OUI	OUI	ACC
	Code de date	SAJJ	2121	ACC
	Emplacement de la marque	Côté soudure	Côté soudure	ACC
7. Finition de surface	Méthode	Or d'immersion	Or d'immersion	ACC
	Épaisseur de l'étain
	Épaisseur du nickel	3-6µm	4.06µm	ACC
	Épaisseur de l'or	0.05µm	0.056µm	ACC
8. Normativité	RoHS	Directive 2015/863/UE	OK	ACC
8. Normativité	REACH	Directive 1907 /2006	OK	ACC
9. Anneau annulaire	Largeur de ligne min. (mil)	5mil	4.8mil	ACC
9. Anneau annulaire	Espacement min. (mil)	5mil	5.2mil	ACC
10. Rainure en V	Angle	30º	30º	ACC
10. Rainure en V	Épaisseur résiduelle	0.4±0.1mm	0.43mm	ACC
11. Biseautage	Angle
11. Biseautage	Hauteur
12. Fonction	Test électrique	100% PASS	100% PASS	ACC
13. Apparence	Niveau de classe IPC	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Inspection visuelle	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Déformation et torsion	≦0.7%	0.21%	ACC
14. Test de fiabilité	Test au ruban	Pas d'écaillage	OK	ACC
	Test au solvant	Pas d'écaillage	OK	ACC
	Test de soudabilité	265 ±5℃	OK	ACC
	Test de contrainte thermique	288 ±5℃	OK	ACC
	Test de contamination ionique	≦ 1.56 µg/c㎡	0.56µg/c㎡	ACC

Mesure du diamètre des trous (Unité : mm), Tolérance : PTH±0.075 ; NPTH±0.05

Code du trou	PTH	Requis	Valeur réelle				Résultat
1	Y	0.400	0.400	0.425	0.425	0.400	ACC
2	Y	0.450	0.450	0.500	0.475	0.450	ACC
3	Y	0.600	0.600	0.650	0.625	0.600	ACC
4	Y	0.725	0.750	0.775	0.775	0.750	ACC
5	Y	0.850	0.850	0.825	0.850	0.825	ACC

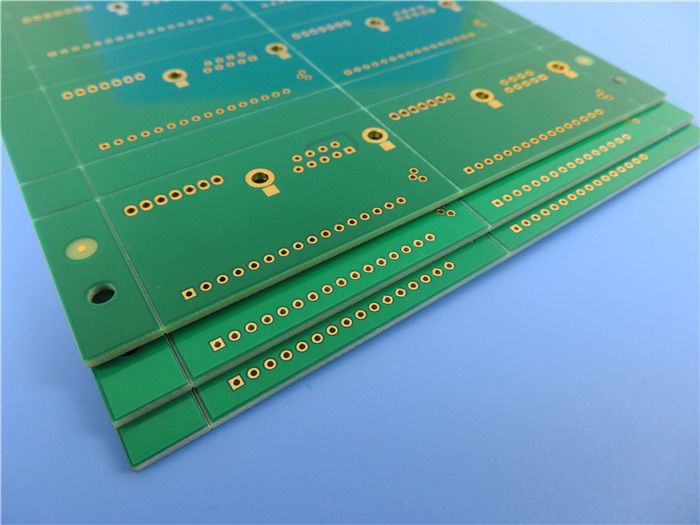

Le double d'or d'immersion a dégrossi carte PCB à hautes températures pour des véhicules à moteur 1
