Le double diélectrique composé du panneau 1.0mm de carte PCB de la micro-onde rf a dégrossi carte PCB

Nombre De Pièces:	1pcs
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-183.V1.0

Matériau de base:

Matériau diélectrique composite à micro-ondes

Compte de couche:

Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride

Épaisseur de carte PCB:

00,8 mm ± 0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±

Taille de carte PCB:

≤400mm X 500mm

Masque de soudure:

Etc. vert, noir, bleu, jaune, rouge.

Poids de cuivre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Finition extérieure:

Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc….

Mettre en évidence:

Panneau diélectrique de carte PCB de rf

le double de 1.0mm a dégrossi carte PCB

Panneau composé de carte PCB de la micro-onde rf

Description du produit

Le groupe de travail est composé de trois groupes de travail:

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

Description générale

Le TP-1/2 est lisse et soigné des deux côtés, sans tache, rayures et bosses sur l'apparence générale.La constante diélectrique est stable et DK peut être facultative dans la gamme de 3 à 22 selon la conception du circuitLa température de fonctionnement est de -100°C+150°C.

La résistance à l'écaillage entre le cuivre et le substrat est plus fiable que le revêtement sous vide du substrat céramique.taux de réussite de la production plus élevéEn particulier, le coût de fabrication est beaucoup plus faible que le substrat céramique.

Nous pouvons trouver ses applications dans les systèmes d'évitement des collisions des avions, les antennes GPS, les antennes de patch de microstrip, les composants passifs (filtres, couples, diviseurs de puissance), les composants satellites.

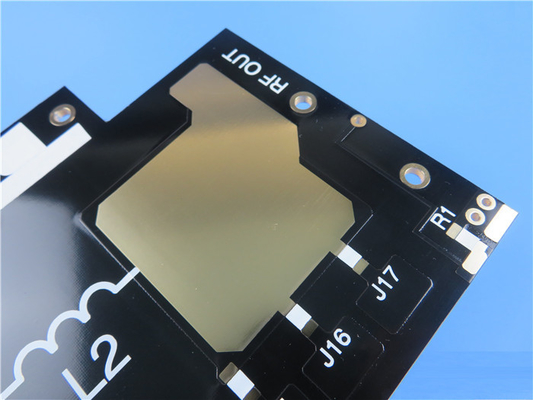

Le double diélectrique composé du panneau 1.0mm de carte PCB de la micro-onde rf a dégrossi carte PCB 0

Notre capacité (TP-1/2)

Matériau du PCB:	Matériau diélectrique composite à micro-ondes
Nom:	Le TP-1/2
Constante diélectrique:	10.0
Facteur de dissipation	0.001 10 GHz
Nombre de couches:	PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB:	00,8 mm ± 0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.12, 6,0 mm±0.12, 10,0 mm±0.2
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, jaune, rouge, etc.
Finition de surface:	Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc.

Pourquoi nous choisir?

1.ISO9001, ISO14001, IATF16949, ISO13485, certifié UL;

2.Plus de 18 ans d'expérience dans les PCB à haute fréquence;

3.L'ordre en petite quantité est disponible, aucun MOQ requis;

4Nous sommes une équipe de passion, de discipline, de responsabilité et d'honnêteté.

5- Livraison à temps: > 98%, taux de réclamations des clients: < 1%

6.16000m2 d'atelier, 30000m2 de production par mois et 8000 types de PCB par mois;

7.Des capacités PCB puissantes soutiennent votre recherche et développement, vos ventes et votre marketing;

8.Classe 2 / Classe 3 de la CIP

TP-1/2 Valeur typique

Nom	Condition d'essai	Unité	Valeur
Densité	État normal	g/cm³	1.0 à 2.9
Absorption de l'humidité	Trempage dans de l'eau distillée de 20 ± 2°Cpendant 24 heures	%	≤ 002
Résistance à la pellicule	En état normal	N/cm	≥ 6
Résistance à la pellicule	Dans un environnement d'humidité et de température alternées:	N/cm	≥ 4
Température de fonctionnement	Armoire à haute et basse température	°C	- Une centaineJe ne sais pas.+ 150(La température de traitement ne doit pas dépasser 200 °C.°C)
Conductivité thermique	-55 à 288°C	W /m /k	0.6
ÉTC	Une augmentation de température de 96°Cpar heure		Le montant de la subvention est calculé en fonction du montant de la subvention.^{- 5}
Facteur de rétrécissement	2 heures dans de l'eau bouillante	%	0.0004
Résistance de surface	500 V CC état normal	M.Ω	≥ 1 × 10⁷
Résistance de surface	500 V CC Humidité et température constantes	M.Ω	≥ 1 × 10⁵
Résistance au volume	État normal	MΩ.cm	≥ 1 × 10⁹
Résistance au volume	Humidité et température constantes		≥ 1 × 10⁶
Résistance diélectrique de surface	État normal	Kv/mm	≥ 1.5
Résistance diélectrique de surface	Humidité et température constantes		≥ 1.2
Constante diélectrique	10 GHz	ér	3- Je vous en prie.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK peut être personnalisé)
Facteur de dissipation	10 GHz	Tgδ(εr 3 à 11)	≤ 1 × 10^{- 3}
Facteur de dissipation	10 GHz	Tgδ(εr 12 à 22)	≤ 1,5 × 10^{- 3}

Le double diélectrique composé du panneau 1.0mm de carte PCB de la micro-onde rf a dégrossi carte PCB 1
