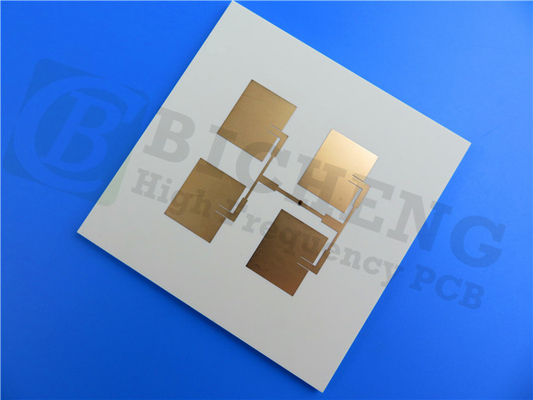

Carte à haute fréquence d'or d'immersion de double couche de la carte PCB 60mil Rogers 4533 de l'antenne RO4533
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie de haute fréquence établie sur Rogers RO4533, un type de représentation de coût et des stratifiés de catégorie d'antenne. Il est sur le noyau 60mil (1.524mm) avec le cuivre 1oz a fini, aucun masque de soudure des deux côtés. L'or d'immersion est sur la couche supérieure et la couche inférieure avec des vias. Les conseils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 conseils sont emballés pour l'expédition.
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 55 x 92mm=1up |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate |
| Rogers RO4533 1.524mm | |
| cuivre ------- 17um (0,5 onces) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 10 mils/10 |
| Trous minimum/maximum : | 0,3 millimètres/4,0 millimètres |
| Nombre de différents trous : | 3 |
| Nombre de forages : | 159 |
| Nombre de fentes fraisées : | 1 |
| Nombre de coupes-circuit internes : | 2 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | Rogers RO4533 1.524mm |
| Aluminium final externe : | 1,0 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 1,6 millimètres ±0.16 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion, 91% |
| Soudez le masque pour s'appliquer à : | NON-DÉTERMINÉ |
| Couleur de masque de soudure : | NON-DÉTERMINÉ |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | NON-DÉTERMINÉ |
| Couleur de légende composante | NON-DÉTERMINÉ |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.3mm. |
| ESTIMATION DE FLAMIBILITY | 94V-0 |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Applications typiques :
1. Antennes cellulaires de station de base d'infrastructure
2. Réseaux d'antenne de WiMax
Nos avantages
1.ISO9001, ISO14001, IATF16949, ISO13485, UL a certifié ;
2.More qu'une expérience à haute fréquence de la carte PCB des années 18+ ;
l'ordre de la quantité 3.Small est disponible, aucun MOQ a exigé ;
4.We sont une équipe de passion, discipline, responsabilité et honnêteté ;
5.Delivery à l'heure : >98%, taux de plainte de client : <1>
6.16000㎡ l'atelier, 30000㎡ a produit un mois et 8000 types de mois de la carte PCB par ;
les capacités de la carte PCB 7.Powerful soutiennent votre recherche et développement, ventes et marketing ;
8.IPC classe 3 de la classe 2/IPC
Valeurs typiques (RO4533, RO4534, RO4535)
| Propriété | Valeurs typiques | Direction | Unités | Condition | Méthode d'essai | ||
| RO4533 | RO4534 | RO4535 | |||||
| Constante diélectrique, heu processus | 3,3 ± 0,08 | 3,4 ± 0,08 | 3,44 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 gigahertz | IPC-TM-650,2.5.5.5 |
| Facteur de dissipation | 0,002 | 0,0022 | 0,0032 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 0,0027 | 0,0037 | 10 GHz/23℃ | ||||
| PIM (typique) | -157 | -157 | -157 | - | dBc | Le dBm 43 reflété a balayé des tons | Summitek 1900b PIM Analyzer |
| Résistance diélectrique | >500 | >500 | >500 | Z | V/mil | 0,51 millimètres | IPC-TM-650, 2.5.6.2 |
| Stabilité dimensionnelle | <0> | <0> | <0> | X, Y | mm/m (mils/pouce) | après gravure à l'eau forte | IPC-TM-650, 2.4.39A |
| Coefficient de dilatation thermique | 13 | 11 | 16 | X | ppm/℃ | ℃ -55 à 288 | IPC-TM-650, 2.4.41 |
| 11 | 14 | 17 | Y | ||||
| 37 | 46 | 50 | Z | ||||
| Conduction thermique | 0,6 | 0,6 | 0,6 | - | Avec (m.K) | ℃ 80 | ASTM C518 |
| Absorption d'humidité | 0,02 | 0,06 | 0,09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | >280 | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Densité | 1,8 | 1,8 | 1,9 | - | gm/cm3 | - | ASTM D792 |
| Résistance au pelage de cuivre | 6,9 (1,2) | 6,3 (1,1) | 5,1 (0,9) | - | lbs/in (N/mm) | 1 once. Flotteur de soudure de courrier d'EDC | IPC-TM-650, 2.4.8 |
| Inflammabilité | NON FRANC | NON FRANC | V-0 | - | - | - | UL 94 |
| Processus sans plomb compatible | Oui | Oui | Oui | - | - | - | - |
