panneau multicouche hybride de carte PCB de 60mil rf avec de l'or d'immersion

panneau multicouche hybride de carte PCB de 60mil rf avec de l'or d'immersion

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
porcelaine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-193.V1.0
Matériau de base:
Composites en céramique, en PTFE et en fibre de verre tissée
Compte de couche:
Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride
Épaisseur de carte PCB:
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille de carte PCB:
≤400mm X 500mm
Masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm)
Finition extérieure:
Le cuivre nu, HASL, l'ENIG, argent d'immersion, l'étain d'immersion, OSP, or pur a plaqué etc….
Mettre en évidence:

Panneau hybride de prototype de rf

,

Carte électronique multicouche

,

carte PCB multicouche de 60mil rf

Description du produit



TLY-5Z PCB à haute fréquence 60mil 30mil 20mil et 10mil PCB RF taconique avec or immersion

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)



Les stratifiés à haute fréquence TLY-5Z de Taconic sont des composites avancés en céramique, PTFE et renforcement en fibre de verre tissé.Il est conçu pour des applications à faible densité telles que l'aérospatiale ayant des exigences de poids optimalement faiblesÉtant donné l'utilisation de céramique et de fibre de verre tissée, le TLY-5Z a une propriété de haute stabilité sur les dimensions.L'approche basse densité permet également une faible expansion de l'axe Z qui n'est pas possible avec les composites riches en PTFE. TLY-5Z a une grande stabilité thermique et il a seulement la moitié de l'expansion thermique des stratifiés riches en PTFE, offre un forage amélioré et peut être thermiquement cyclique.



Les avantages:

CTE à bas axe Z

Plaqué à travers la stabilité du trou

Faible densité (1,92 g/cm3)

Ratio prix/performance attractif

Excellente résistance à la peau

d'une épaisseur n'excédant pas 10 mm



Les applications typiques des PCB TLY-5Z sont les suivantes:

1. Composants aérospatiaux: le PCB peut être utilisé dans divers composants aérospatiaux, en profitant de son faible poids et de sa stabilité.



2. Antennes légères pour les avions: La nature légère du PCB TLY-5Z le rend approprié pour la fabrication d'antennes légères utilisées dans les avions.



3. Composants passifs RF: le PCB peut être utilisé dans les composants passifs RF, bénéficiant de ses excellentes caractéristiques de performance.

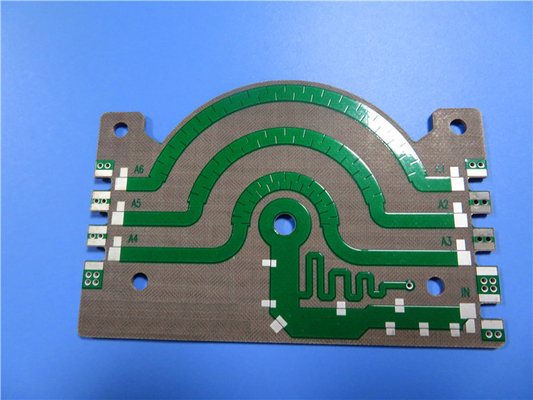

panneau multicouche hybride de carte PCB de 60mil rf avec de l'or d'immersion 0



Notre capacité en PCB (TLY-5Z)

Matériau du PCB: Composites en céramique, en PTFE et en fibre de verre tissée
Nom: Le TLY-5Z
Constante diélectrique: 2.20 +/- 0,04 (1,9 GHz)
Facteur de dissipation 0.0015 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm)
Épaisseur du stratifié: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.



À propos de nous

Fondée en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd est un fournisseur et un exportateur de PCB à haute fréquence établi à Shenzhen en Chine, couper l'antenne de la station de base cellulaire, satellite,composants passifs à haute fréquence, les circuits de lignes de micro-bandes et de lignes de bande, les équipements à ondes millimétriques, les systèmes de radar, les antennes numériques à radiofréquence et autres domaines dans le monde entier depuis 18 ans.Nos PCB haute fréquence sont principalement construits sur 3 marques de matériaux haute fréquenceLa constante diélectrique varie de 2,2 à 10,2 etc.



Nous avons également des divisions de circuits imprimés FR-4, de circuits flexibles et de PCB à noyau métallique présentés comme prototypes, de petites séries à la production en série.Nous recherchons et construisons également activement des projets de PCB à haute valeur ajoutée tels que HDI, tournant rapide, contrôle d'impédance, cuivre lourd et panneau de fond, etc. Cela a permis à nos produits PCB de générer un prolongement et une complémentarité efficaces,ainsi que la formation d'une gamme de produits intégrés allant du bas de gamme au haut de gamme.



Nos circuits imprimés sont utilisés à diverses fins, y compris, mais sans s'y limiter, les réseaux informatiques, la sécurité et la surveillance, l'alimentation électrique, les télécommunications, l'électronique automobile,appareils et instruments médicaux, la défense nationale et l'équipement industriel, etc.



Appendice: Valeur typique du TLY-5Z

Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20 +/- 0.04   2.20 +/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D) K (-55 ~ 150)- Je ne sais pas.C) Les IPC-650 2.5.5.6 mod. en ppm/- Je ne sais pas.C - 72 ans. en ppm/- Je ne sais pas.C - 72 ans.
Voltage de rupture diélectrique IPC-650 2.5.6 KV 45 KV 45
Résistance diélectrique IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Absorption de l'humidité IPC-650 2.6.2.1 % 0.03 % 0.03
Résistance à l'écaillage (1 once de cuivre) IPC-650 2.4.8 Pounds/pouces 7 N/mm 1.3
Résistance au volume IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Résistance de surface IPC-650 2.5.17.1 Je vous en prie. 10^8 Je vous en prie. 10^8
Résistance à la traction (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Résistance à la traction (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Module de traction IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Module de tension (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
L'allongement (MD) IPC-650 2.4.18.3 % 6 % 6
L'allongement (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Résistance à la souplesse (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 10,300 N/mm2 71
Résistance à la souplesse (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 11,600 N/mm2 80
Module flexible (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 377,100 N/mm2 2600
Module flexible (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 432,213 N/mm2 2980
Stabilité dimensionnelle (MD) IPC-650 2.4.39Je ne sais pas. % (10 millions) - Je ne sais pas.05 % (30 millions) - Je ne sais pas.05
Stabilité dimensionnelle (CD) IPC-650 2.4.39Je ne sais pas. % (10 millions) - Je ne sais pas.17 % (30 millions) - Je ne sais pas.11
Stabilité dimensionnelle (MD) IPC-650 2.4.39Je ne sais pas. % (10 millions) - Je ne sais pas.07 % (30 millions) - Je ne sais pas.07
Stabilité dimensionnelle (CD) IPC-650 2.4.39Je ne sais pas. % (10 millions) - Je ne sais pas.22 % (30 millions) - Je ne sais pas.14
Densité (gravité spécifique) IPC-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Température spécifique IPC-650 2.4.50 J/g- Je ne sais pas.C 0.95 J/g- Je ne sais pas.C 0.95
Conductivité thermique IPC-650 2.4.50 R/M*K 0.2 R/M*K 0.2
L'exposition à l'exposition à l'exposition à l'exposition à l'exposition à l'exposition- Je ne sais pas.C) Les IPC-650 2.4.41 ppm/oC 30 à 40 ppm/oC 30 à 40
TEC (z) (50 à 150)- Je ne sais pas.C) Les IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Dureté Pour l'utilisation dans les machines à coudreJe ne sais pas. - 68 - 68
Classification de la flammabilité UL-94 L'utilisation de l'équipement   V-0   V-0



panneau multicouche hybride de carte PCB de 60mil rf avec de l'or d'immersion 1
