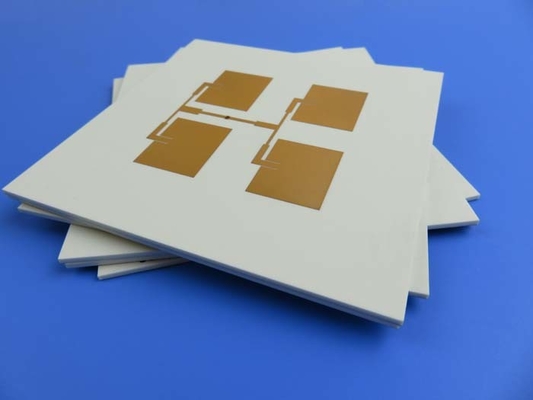

Couche de carte d'antenne de carte PCB d'AD255C double avec de l'or d'immersion

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-198.V1.0

Matériau de base:

L'AD255C est de 1,524 mm.

Compte de couche:

2 couches

Épaisseur de carte PCB:

1,6 millimètres ±0.1

Taille de carte PCB:

98 x 100 mm = 1 vers le haut

Poids de cuivre:

Finition extérieure:

or d'immersion

Mettre en évidence:

Carte d'antenne d'AD255C

Carte d'antenne de carte PCB

Antenne de circuit imprimé de double couche

Description du produit

AD255C PCB à haute fréquence 60mil 1.524mm antenne circuit imprimé double couche avec immersion en or

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

Description générale

Il s'agit d'un type de PCB d'antenne construit sur des stratifiés d'antenne spéciaux AD255C. Il s'agit d'une carte à double couche avec des plaquettes d'antenne sur la couche supérieure et un blindage en cuivre sur la couche inférieure,réalisation sur un substrat de 60 mlLes panneaux sont recouverts d'or d'immersion, sans masque de soudure ni sérigraphie.Tous les panneaux sont 100% électriques testés avant expédition.

Spécifications du PCB

Taille du PCB	98 x 100 mm = 1 vers le haut
Type de plaque	PCB à double face
Nombre de couches	2 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	- Je ne sais pas.
REMISSION de couche	cuivre ------- 17um ((0,5 oz) + couche de plaque TOP
	L'AD255C est de 1,524 mm.
	le cuivre ------- 17um ((0,5 oz) + plaque BOT
La mise en œuvre de l'accord
Trace minimale et espace:	118 mil / 118 mil
Les trous minimaux et maximaux:	1.5 mm / 1,5 mm
Nombre de trous différents:	1
Nombre de trous:	1
Nombre de fentes fraîches:	0
Nombre de coupures internes:	0
Contrôle de l'impédance:	Je ne veux pas
Nombre de doigts en or:	0
Matériel du tableau
Époxyde de verre:	L'AD255C est de 1,524 mm.
Foil final extérieur:	10,0 oz
Pour les feuilles finales:	N/A
Hauteur finale du PCB:	1.6 mm ± 0.1
Décapage et revêtement
Finition de surface	L'immersion en or, 90,8%
Masque de soudure Appliquer à:	N/A
Couleur du masque de soudure:	N/A
Type de masque à soudure:	N/A
Contour/coupe	Routage
Marquage
Côté de la légende du composant	N/A
Couleur de la légende du composant	N/A
Nom ou logo du fabricant:	N/A
VIA	Plaqué à travers un trou (PTH), de taille minimale 1,5 mm.
Classification de la flammabilité	94V-0
Tolérance à la dimension
Dimension du contour:	0.0059 "
Plaquage des panneaux:	0.0029 "
Tolérance de forage:	0.002 "
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

Couche de carte d'antenne de carte PCB d'AD255C double avec de l'or d'immersion 0

Nos avantages

1- Plus de 19 ans d' expérience en PCB à haute fréquence;

2Taux de première production des produits éligibles: > 99%

3. usine de fabrication certifiée ISO9001, ISO14001, ISO13485, UL;

4. 16000m2 d'atelier; 30000m2 de capacité de production par mois;

5Des vendeurs expérimentés fournissent un service client qualifié;

6Aucune quantité minimale de commande et un échantillon peu coûteux;

7. capacité de prototype de PCB et capacité de production en volume;

8Taux de plaintes des clients: < 1%

9. Classe IPC 2 / Classe IPC 3;

10Basée en Chine, au service du monde entier.

Notre capacité en PCB (2022)

Paramètre	Valeur
Nombre de couches	1 à 32
Matériau du substrat	Pour les appareils de traitement des eaux usées, il convient d'utiliser les méthodes suivantes: RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (Tg élevé S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI élevé> 600V; Polyimide,PTFE et autres matériaux; Noyau métallique, etc.
Taille maximale	Test en vol: 900600 mm, test de fixation 460380 mm, aucun test 1100*600 mm
Tolérance du tableau de bord	±0.0059" (0.15 mm)
Épaisseur des PCB	0- 0,3937 " (0,40 mm à 10,00 mm)
Tolérance d'épaisseur ((T≥0,8 mm)	± 8%
Tolérance d'épaisseur ((t<0,8 mm)	± 10%
Épaisseur de la couche d'isolation	0.00295" - 0.1969" (0.075mm - 5.00mm) Il est très facile de trouver un bon produit.
Piste minimale	0.003" (0,075 mm)
Espace minimum	0.003" (0,075 mm)
Épaisseur extérieure du cuivre	Pour les appareils à combustion interne
Épaisseur interne du cuivre	17 μm à 350 μm (0,5 oz à 10 oz)
Forage de trou (mécanique)	0.0079 " - 0,25 " (0,2 mm - 6,35 mm)
Le trou est terminé (mécanique)	0.0039" à 0.248"
DiamètreTolérance (mécanique)	0.00295 " (0,075 mm)
Enregistrement (mécanique)	0.00197 " (0,05 mm)
Ratio d'aspect	12:1
Type de masque de soudure	LPI
Le pont Min Soldermask	0.00315 " (0,08 mm)
Dégagement minimum du masque de soudure	0.00197 " (0,05 mm)
Connectez-vous par Diamètre	0- 0,0236 " (0,25 mm - 0,60 mm)
Tolérance de contrôle de l'impédance	± 10%
Finition de surface	HASL, HASL LF, ENIG, étain immersion, argent immersion, OSP, doigt d'or, plaqué en or pur, etc.
