Carte PCB multicouche d'en cuivre du panneau 30mil ED de carte PCB de RO4835 Rogers rf

RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB
RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB

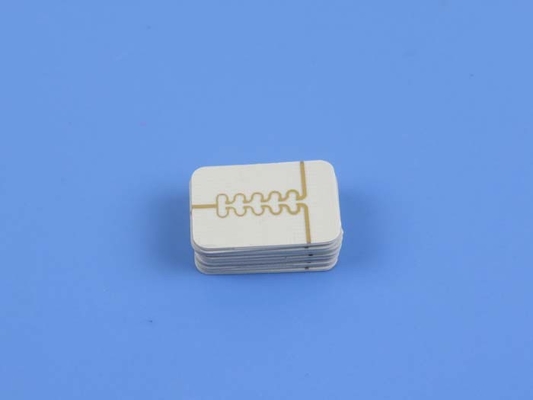

Image Grand :  Carte PCB multicouche d'en cuivre du panneau 30mil ED de carte PCB de RO4835 Rogers rf

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-199.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1PCS
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000PCS par mois
Description de produit détaillée
Matériau de base: Stratifiés en céramique d'hydrocarbure Compte de couche: Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride
Épaisseur de carte PCB: 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), Taille de carte PCB: ≤400mm X 500mm
Masque de soudure: Etc. vert, noir, bleu, jaune, rouge. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Le cuivre nu, HASL, l'ENIG, argent d'immersion, l'étain d'immersion, OSP, or pur a plaqué etc….
Surligner:

Carte de RO4835 rf

,

carte PCB multicouche de 30mil rf

,

Carte électronique de l'en cuivre rf d'ED



Rogers RO4835 PCB à haute fréquence 10mil 20mil 30mil ED cuivre 10,7mil 20,7mil 30,7mil LoPro cuivre

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)



Description générale

Les substrats RO4835 de Rogers sont des stratifiés en céramique à hydrocarbures, un type de matériaux antioxydants à haute fréquence pour des applications nécessitant une plus grande stabilité à températures élevées.Il est nettement plus résistant à l'oxydation que les autres matériaux à base d'hydrocarburesLes stratifiés RO4835 sont conçus pour offrir des performances de haute fréquence supérieures et une fabrication de circuits à faible coût.Le matériau RO4835 offre des propriétés électriques et mécaniques presque identiques aux stratifiés RO4350B, que les clients utilisent avec succès depuis de nombreuses années.



L'oxydation affecte tous les matériaux laminés thermodurcissables au fil du temps et de la température.l'oxydation peut entraîner de petites augmentations de la constante diélectrique et du facteur de dissipation du substrat du circuit.



Carte PCB multicouche d'en cuivre du panneau 30mil ED de carte PCB de RO4835 Rogers rf 0



Caractéristiques et avantages

1. une résistance à l'oxydation significativement améliorée par rapport aux matériaux micro-ondes thermosets typiques, conçus pour des applications performantes et à volume élevé.

2La faible perte présente d'excellentes performances électriques permettant une application avec des fréquences de fonctionnement plus élevées, particulièrement idéale pour les applications automobiles.

3Une tolérance étroite de la constante diélectrique se traduit par des lignes de transmission à impédance contrôlée.

4Les procédés compatibles sans plomb évitent les cloques et la délamination.

5Une faible expansion de l'axe Z se traduit par un revêtement fiable des trous

6Le faible coefficient d'expansion en plan reste stable sur toute une gamme de températures de traitement du circuit.

7. résistant aux CAF



Notre capacité en PCB (RO4835)

Matériau du PCB: Laminaux céramiques à base d'hydrocarbures
Nom: RO4835
Constante diélectrique: 3.48 (10 GHz)
Facteur de dissipation 0.0037 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique (de cuivre ED) 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Il est également possible d'utiliser des produits chimiques pour le traitement de l'eau.
Épaisseur diélectrique (cuivre LoPro) 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.



Les applications typiques pour le PCB RO4835 incluent uneradar et capteurs automobiles, pmicro-ondes de point à point, ples amplificateurs de haut niveau, ple radar de réseau hased,Les composants RF.



Appendice: valeurs typiques de la norme RO4835

Les biens immobiliers RO4835 Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.48 ± 0.05 Z - 10 GHz/23°C IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée
Constante diélectrique 3.66 Z - 8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation 0.0037 Z - 10 GHz/23°C IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5
Coefficient thermique de ε + 50 Z en ppm/°C - Une centaine°Cà 150°C IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5
Résistance au volume 5 x 108   MΩ.cm - Je ne sais pas. IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1
Résistance de surface 7 x 108   - Je ne sais pas. IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1
La résistance électrique 30.2 (755) Z Kv/mm ((v/mil)   IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2
Module de traction 7780 ((1128) Y MPa (ksi) NT1 économie Pour l'utilisation dans les machines à coudre
Résistance à la traction Les États membres doivent: Y MPa (ksi) NT1 économie Pour l'utilisation dans les machines à coudre
Résistance à la flexion 186 (27)   MPa (kpsi)   IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4
Stabilité dimensionnelle Le taux de dépôt5 X, Y mm/m
(mils/pouce)
après etch+E2/150°C IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A
Coefficient de dilatation thermique 10
12
31
X
Y
Z
en ppm/°C - 55 ans°Cjusqu'à 288°C IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41
Tg > 280   °CTMA Une IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3
Td 390   °CTGA   Pour l'utilisation dans les machines à coudre
Conductivité thermique 0.66   Pour les produits de base:oLe K. 80°C Pour l'utilisation dans les machines à coudre
Absorption de l'humidité 0.05   % 48 heures d'immersion 0,060 "
échantillon Température 50
°C
Pour l'utilisation dans les machines de traitement de l'air
Densité 1.92   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 0.88 (5.0)   N/mm (pli) après la soudure flottant 1 oz.
Folie de CED
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8
Intégrabilité V-0       Les produits
Compatible avec les procédés sans plomb - Oui, oui.



Carte PCB multicouche d'en cuivre du panneau 30mil ED de carte PCB de RO4835 Rogers rf 1
