Rogers RO4835 PCB à haute fréquence 10mil 20mil 30mil ED cuivre 10,7mil 20,7mil 30,7mil LoPro cuivre

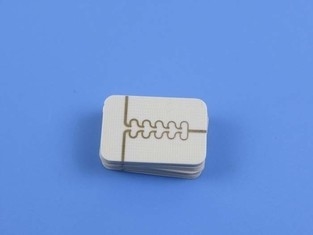

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Les substrats RO4835 de Rogers sont des stratifiés en céramique à hydrocarbures, un type de matériaux antioxydants à haute fréquence pour des applications nécessitant une plus grande stabilité à températures élevées.Il est nettement plus résistant à l'oxydation que les autres matériaux à base d'hydrocarburesLes stratifiés RO4835 sont conçus pour offrir des performances de haute fréquence supérieures et une fabrication de circuits à faible coût.Le matériau RO4835 offre des propriétés électriques et mécaniques presque identiques à celles des stratifiés RO4350B, que les clients utilisent avec succès depuis de nombreuses années.
L'oxydation affecte tous les matériaux laminés thermodurcissables au fil du temps et de la température.l'oxydation peut entraîner de petites augmentations de la constante diélectrique et du facteur de dissipation du substrat du circuit.
| Les biens immobiliers |
RO4835 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.48 ± 0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.66 |
Z |
- |
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+ 50 |
Z |
en ppm/°C |
- Une centaine°Cà 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
5 x 108 |
|
MΩ.cm |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
7 x 108 |
|
MΩ |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
30.2 (755) |
Z |
Kv/mm ((v/mil) |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction |
7780 ((1128) |
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la traction |
Les États membres doivent: |
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la flexion |
186 (27) |
|
MPa (kpsi) |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle |
Le taux de dépôt5 |
X, Y |
mm/m
(mils/pouce) |
après etch+E2/150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique |
10
12
31 |
X
Y
Z |
en ppm/°C |
- 55 ans°Cjusqu'à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg |
> 280 |
|
°CTMA |
Une |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
390 |
|
°CTGA |
|
Pour l'utilisation dans les machines à coudre |
| Conductivité thermique |
0.66 |
|
Pour les produits de base:oLe K. |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité |
0.05 |
|
% |
48 heures d'immersion 0,060 "
échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
1.92 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
0.88 (5.0) |
|
N/mm (pli) |
après la soudure flottant 1 oz.
Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Caractéristiques et avantages
1. une résistance à l'oxydation significativement améliorée par rapport aux matériaux micro-ondes thermodurcissables typiques, conçus pour des applications performantes et à volume élevé.
2La faible perte présente d'excellentes performances électriques permettant une application avec des fréquences de fonctionnement plus élevées, particulièrement idéale pour les applications automobiles.
3Une tolérance étroite de la constante diélectrique se traduit par des lignes de transmission à impédance contrôlée.
4Les procédés compatibles sans plomb évitent les cloques et la délamination.
5Une faible expansion de l'axe Z se traduit par un revêtement fiable des trous
6Le faible coefficient d'expansion en plan reste stable sur toute une gamme de températures de traitement du circuit.
7. résistant aux CAF
Notre capacité en PCB (RO4835)
| Matériau du PCB: |
Laminaux céramiques à base d'hydrocarbures |
| Nom: |
RO4835 |
| Constante diélectrique: |
3.48 (10 GHz) |
| Facteur de dissipation |
0.0037 (10 GHz) |
| Nombre de couches: |
PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique (de cuivre ED) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Il est également possible d'utiliser des produits chimiques pour le traitement de l'eau. |
| Épaisseur diélectrique (cuivre LoPro) |
4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542) |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Applications typiques:
1Radar et capteurs automobiles
2- Micro-ondes point à point
3Amplificateurs de puissance
4Radar de phase.
5. Composants RF
Application du produit:
1, Télécommunication
2, électronique de consommation
3, moniteur de sécurité
4, électronique des véhicules
5Une maison intelligente
6, contrôles industriels
7, militaire et de défense
8, Automobile
9Une maison intelligente
10, Automatisation industrielle
11, Dispositifs médicaux
12, Nouvelle énergie
Et ainsi de suite.
