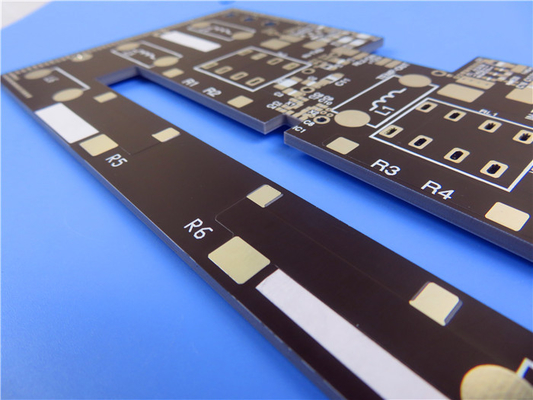

La fibre de verre tissée de Rogers DiClad 870 a renforcé la carte PCB basée sur PTFE de micro-onde de 31mil 93mil 125mil
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
DiClad 870 stratifiés sont les matériaux composites tissés de fiberglass/PTFE pour l'usage en tant que substrats de carte électronique. Par rapport à la fibre de verre non-tissée a renforcé les stratifiés basés sur PTFE des constantes diélectriques comparables, le renfort tissé de fibre de verre dans DiClad 870 fournit une plus grande stabilité dimensionnelle.
DiClad 870 stratifiés offrent les constantes diélectriques inférieures (DK) et les facteurs de dissipation à une épaisseur semblable en tant que d'autres stratifiés de la série de DiClad à l'aide de moins plis de fibre de verre tissée et d'un rapport plus élevé de contenu de PTFE.
Caractéristiques et avantages
1. Constante diélectrique de 2,33 à 10GHz et à 1 mégahertz
2. Facteur de dissipation de .0013 à 10GHz
3. L'absorption de la plus faible humidité parmi PTFE a basé des composés
4. Le DK stable au-dessus d'une grande plage de fréquence assurant la transition facile de conception et de l'évolutivité de la conception
5. Le bas DK soutient une ligne largeurs plus large pour la perte par insertion inférieure
6. Le cuivre a assorti CTE dans X et axe des ordonnées
7. Excellente valeur de dégazage dans le TML, CVCM et le WVR.
8. Conditions de rassemblements d'UL94-V0
Notre capacité de carte PCB (DiClad 870)
| Capacité de carte PCB (DiClad 870) | |
| Matériel de carte PCB : | La fibre de verre tissée a renforcé des stratifiés de PTFE |
| Désignation : | DiClad 870 |
| Constante diélectrique : | 2,3 |
| Compte de couche : | carte PCB Sinlge-dégrossie, carte PCB double face, carte PCB multicouche, carte PCB hybride |
| Épaisseur diélectrique : | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Poids de cuivre : | 1oz (35µm), 2oz (70µm) |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. vert, noir, bleu, rouge, jaune. |
| Finition extérieure : | L'or d'immersion, HASL, argent d'immersion, étain d'immersion, le cuivre nu, OSP, or pur a plaqué etc…. |
Applications typiques
1. Réseaux à réseaux de dipoles commerciaux
2. Antennes par radio de Digital
3. Filtres, coupleurs, LNAs
4. Systèmes d'orientation
5. Basses antennes de station de base de perte
6. Réseaux d'alimentation de radar
Nos avantages
1. Éventails de matériaux à haute fréquence : Rogers, taconique, se débrouiller pour avoir, Isola, Shengyi etc.
2. atelier 16000㎡ ; capacité de la sortie 30000㎡ par mois ; 8000 types de cartes PCB par mois ;
3. ISO9001, ISO14001, ISO13485, UL a certifié l'usine de fabrication ;
4. Vérification rapide de CADCAM et citation libre de carte PCB ;
5. Plus que les années 20+ d'une expérience à haute fréquence de carte PCB ;
6. Méthode de expédition diversifiée : Fedex, DHL, TNT, SME ;
7. Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;
8. La livraison à l'heure : >98% ; Taux de plainte de client : <1>
Annexe : Fiche technique de DiClad 870
| Propriété | DiClad 870 | Condition | Méthode d'essai |
| Propriétés électriques | |||
| Constante diélectrique @ 10 gigahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
| Constante diélectrique @ 1 mégahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
| Facteur de dissipation @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Facteur de dissipation @ 1 mégahertz | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Coefficient thermique de heu (ppm/°C) | -161 | -10°C à +140°C | IPC TM-650 2.5.5.5 Adapté |
| Résistivité volumique (MΩ-cm) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Résistivité extérieure (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Résistance d'arc | >180 | D48/50 | ASTM D-495 |
| Panne diélectrique (kilovolts) | >45 | D48/50 | ASTM D-149 |
| Propriétés mécaniques | |||
| Résistance au pelage (pouce de lbs.per) | 14 | Après contrainte thermique | IPC TM-650 2.4.8 |
| Module de tension (kpsi) | 485 (DM), 346 (CD) | , 23°C | ASTM D-638 |
| Résistance à la traction (kpsi) | 14,9 (DM), 11,2 (CD) | , 23°C | ASTM D-882 |
| Module compressif (kpsi) | 327 | , 23°C | ASTM D-695 |
| Module de flexion (kpsi) | 437 | , 23°C | ASTM D-790 |
| Propriétés thermiques | |||
| Coefficient de dilatation thermique (ppm/°C) axe d'axe des ordonnées Z d'axe des abscisses | 17 29 217 | 0°C à 100°C | Analyseur thermomécanique d'IPC TM-650 2.4.24 Mettler 3000 |
| Conduction thermique (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| UL d'inflammabilité | Conditions de rassemblements d'UL94-V0 | C48/23/50, E24/125 | La verticale de l'UL 94 brûlent IPC TM-650 2.3.10 |
| Propriétés physiques | |||
| Densité (g/cm3) | 2,26 | , 23°C | Méthode A d'ASTM D-792 |
| Absorption d'eau (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| La perte de la masse totale de dégazage (%) a rassemblé le condensat évident condensable volatil de regain de vapeur d'eau de matériel (%) (%) (le ±) | 0,02 0,00 0,01 NON | 125°C, ≤ 10-6 torr | Maximum 0,10% du maximum 1,00% de la NASA SP-R-0022A |
