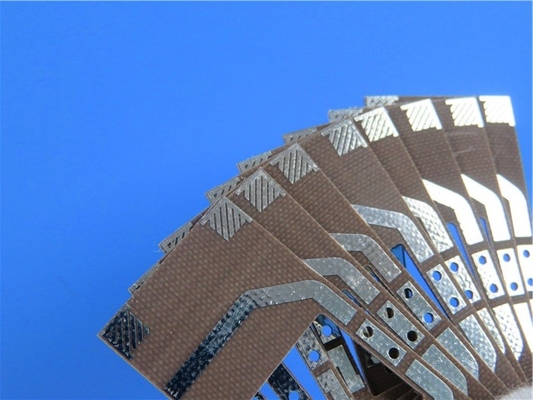

Circuit imprimé micro-ondes DiClad 870 avec HASL Double face 31 mil 0,8 mmÉpaispas de soudure Maks pas de sérigraphie
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Description générale
Il s'agit d'un type de circuit imprimé micro-ondes double face construit sur des substrats DiClad 870 de 31 mil.Il s'agit d'un simple circuit imprimé sans masque de soudure ni sérigraphie.La finition de surface des pastilles est protégée par un niveau de soudure à air chaud (HASL), de type sans plomb.Il a une taille de carte de 30 mm x 80 mm, fini cuivre 1 oz.
Tous les tests de court-circuit ouvert et le strict respect des normes IPC-Class-II sont effectués sur les cartes avant expédition.Elles sont conditionnées sous vide avec un carton de 12 kg et un sac contenant 25 planches pour l'expédition.
Paramètres PCB
| TAILLE DE LA CIRCUIT IMPRIMÉ | 80mm x 300mm=1 pièce |
| TYPE DE CARTE | PCB haute fréquence, PCB micro-ondes |
| Nombre de couches | 2 couches |
| Composants de montage en surface | OUI |
| Composants de trou traversant | N / A |
| EMPILAGE DES COUCHES | cuivre ------- 17um (0,5 oz) + couche supérieure de plaque |
| DiClad 870, 0,787 mm | |
| Cuivre ------- 17 um (0,5 oz) + couche de plaque bot | |
| LA TECHNOLOGIE | |
| Trace et espace minimum : | 15 mil / 15 mil |
| Trous minimaux / maximaux : | 0,9 mm / 0,9 mm |
| Nombre de trous différents : | 1 |
| Nombre de trous de perçage : | 4 |
| Nombre de fentes fraisées : | 1 |
| Nombre de découpes internes : | 1 |
| Contrôle d'impédance : | non |
| Nombre de doigts d'or : | 0 |
| MATÉRIEL DE CARTE | |
| Verre époxy : | DiClad 870, 0,787 mm |
| Feuille finale externe : | 1 once |
| Feuille finale interne : | 1 once |
| Hauteur finale du PCB : | 0,9mm ±0,12 |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | HASL sans plomb |
| Le masque de soudure s'applique à : | N / A |
| Couleur du masque de soudure : | N / A |
| Type de masque de soudure : | N / A |
| CONTOURS/COUPE | Routage |
| MARQUAGE | |
| Côté de la légende du composant | N / A |
| Couleur de la légende des composants | N / A |
| Nom ou logo du fabricant : | N / A |
| PASSANT PAR | Trou traversant plaqué (PTH), taille minimale 0,9 mm. |
| INDICE D'INFLAMMABILITÉ | 94V-0 |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension de contour : | 0,0059" |
| Placage de planche : | 0.0029" |
| Tolérance de forage : | 0.002" |
| TEST | 100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE | Dans le monde entier, globalement. |
Notre capacité PCB (2023)
| Paramètre | Évaluer |
| Nombre de calques | 1-32 |
| Matériaux de substrat | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ;RT/Duriod 5880 ;RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC ;RT/duroïde 5880LZ ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ;TLF-35 ;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ;TLX-0, TLX-6, TLX-7, TLX-8 ;TLX-9, TLY-3, TLY-5, TLY-5Z ;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ;TC600 ;DiClad 880, DiClad 870, DiClad 527;Isoclad 917 ;CLTE, CLTE-XT, CLTE-AT, CLTE-MW ;Nelco N4000, N9350, N9240 ;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300 ;FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI> 600V ;polyimides, PET ;Noyau métallique etc. |
| Taille maximum | Test de vol : 900 * 600 mm, test de montage 460 * 380 mm, aucun test 1 100 * 600 mm |
| Tolérance de contour de carte | ±0,0059" (0,15 mm) |
| Épaisseur du PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolérance d'épaisseur (T≥0.8mm) | ±8 % |
| Tolérance d'épaisseur (t < 0,8 mm) | ±10% |
| Épaisseur de la couche d'isolation | 0.00295" - 0.1969" (0.075mm--5.00mm) |
| Piste minimale | 0,003" (0,075 mm) |
| Espace minimal | 0,003" (0,075 mm) |
| Épaisseur extérieure de cuivre | 35µm--350µm (1oz-10oz) |
| Épaisseur de cuivre intérieure | 17µm--350µm (0.5oz - 10oz) |
| Trou de forage (mécanique) | 0.0079" - 0.25" (0.2mm--6.35mm) |
| Trou fini (mécanique) | 0.0039"-0.248" (0.10mm--6.30mm) |
| Tolérance de diamètre (mécanique) | 0.00295" (0.075mm) |
| Inscription (mécanique) | 0.00197" (0.05mm) |
| Ratio d'aspect | 12:1 |
| Type de masque de soudure | IPV |
| Pont Min Soldermask | 0.00315" (0.08mm) |
| Dégagement minimum du masque de soudure | 0.00197" (0.05mm) |
| Bouchon via diamètre | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolérance de contrôle d'impédance | ±10% |
| Finition de surface | HASL, HASL LF, ENIG, étain d'immersion, argent d'immersion, OSP, doigt d'or, plaqué or pur, etc. |
