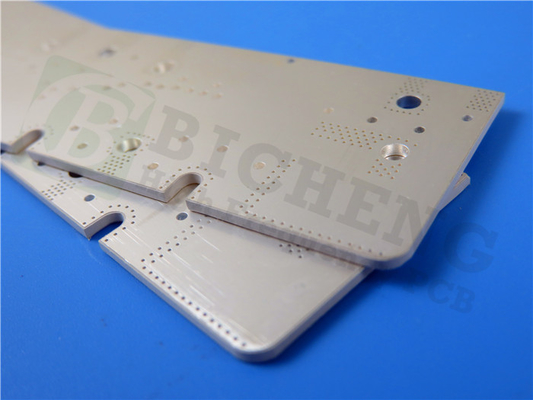

Couche à haute fréquence 60mil de carte PCB de Rogers DiClad 880 double avec de l'or d'immersion

Couche à haute fréquence de carte PCB de Rogers DiClad 880 double 60mil avec de l'or d'immersion

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Rogers DiClad 880 stratifiés sont faits de fibre de verre tissée renforcée, les composés basés sur PTFE qui offrent la constante diélectrique inférieure (DK) et les facteurs de dissipation (DF). Ces stratifiés sont utilisés généralement dans le filtre, le coupleur, et les applications à faible bruit d'amplificateur, aussi bien que les répartiteurs de puissance et les combinateurs, où l'uniformité de constante diélectrique et la basse perte sont importantes.

Jetons un oeil plus attentif aux propriétés de DiClad 880. Ce matériel est fibre de verre tissée renforcée et basée sur PTFE, sans n'importe quel remplisseur en céramique. Sa constante diélectrique est soigneusement ajustée par un rapport de mélange précis de PTFE et de fibre de verre, ayant pour résultat une valeur plus basse du DK de 2,17 ou de 2,2 à 10 gigahertz et un facteur de dissipation inférieur de 0,0009 @ 10 gigahertz. Cependant, il est important de noter que ce matériel peut avoir la stabilité moins dimensionnelle que haut des matériaux du DK.

En termes de propriétés thermiques, le coefficient thermique de la constante diélectrique (TCDk) de DiClad 880 est relativement pauvre à -160 ppm/°C dus à l'absence de tous les remplisseurs en céramique. En outre, le coefficient de dilatation thermique (CTE) à l'axe des z devient plus haut à 252 ppm/°C, ayant pour résultat une conduction thermique plus faible de 0,26 W/mK.

DiClad 880 a une adhérence forte à cuivrer, comme montré par sa résistance au pelage de 14 livres/pouce après contrainte thermique. En plus, la résistivité volumique et la résistivité extérieure sont bonnes, mesurant à 1,4 x 10^9 MΩ-cm et à 2,9 x 10^6 MΩ, respectivement. Le matériel a également une résistance d'arc de plus considérablement que 180 secondes.

DiClad 880 exécute exceptionnellement bien en termes de module de tension, résistance à la traction, module compressif, et module de flexion. Il a tension de que 45 kilos de valeur de panne diélectrique une plus grande et une densité matérielle de ³ de 2,23 g/cm. Il répond aux exigences des normes de l'inflammabilité UL94-V0 et a l'absorption de basse mer de 0,02%.

DiClad 880 a également les propriétés impressionnantes de dégazage, avec une basse perte de la masse totale de 0,01% et une limite matérielle condensable volatile rassemblée de 0,10%. Il a un taux de regain de vapeur d'eau de 0,01%, indiquant la résistance à l'absorption de vapeur d'eau, et aucun condensat évident n'est présent pendant l'utilisation. Ces paramètres démontrent ce DiClad 880 est fortement stable et fiable.

DiClad 880 PCBs sont disponible dans divers comptes de couche, y compris à simple face, PCBs double face, multicouche, et hybride, et viennent dans différentes épaisseurs diélectriques de 20mil (0.508mm), de 30mil (0.762mm), et de 60mil (1.524mm). Ils sont également disponibles dans les poids de cuivre de 1oz (35µm) et de 2oz (70µm), laissant pour la flexibilité dans la conception.

La taille de carte PCB est limitée à 400mm de 500mm mais peut être fabriquée pour adapter de diverses applications. Le masque de soudure vient dans une gamme de couleurs, y compris vert, noir, bleu, jaune, et rouge.

La finition extérieure de la carte PCB de DiClad 880 est personnalisable et disponible dans différentes options, y compris l'or d'immersion, le niveau de soudure d'air chaud (HASL), l'argent d'immersion, l'étain d'immersion, le cuivre nu, l'OSP, et l'or pur ont plaqué, notamment.

DiClad880 PCBs sont souples et trouvent l'utilité dans un grand choix d'applications, y compris des réseaux d'alimentation de radar, des réseaux à réseaux de dipoles commerciaux, de basses antennes de station de base de perte, et des systèmes d'orientation.

En conclusion, le matériel de DiClad 880 est compatible avec les deux procédés de cuivre et directs au bain chaud traditionnels de métallisation de dépôt, rendre le processus de fabrication simple et commode. La plupart des finitions extérieures, telles que HASL, étain, argent, nickel/or, et OSP, n'ont été appliquées à DiClad 880 sans aucunes questions ou préoccupation particulière.

Caractéristiques de carte PCB
