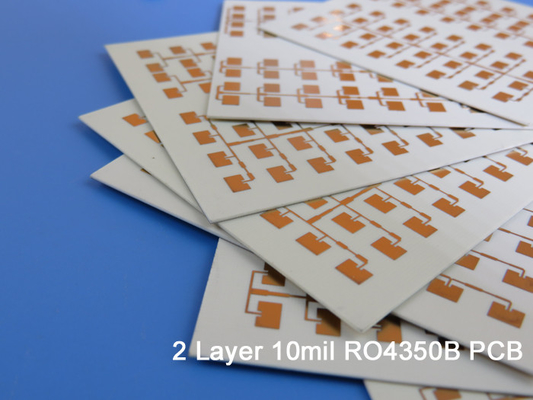

Carte PCB hybride de RO4350B 10mil lâchant la représentation à haute fréquence

Carte PCB hybride de RO4350B 10mil lâchant la représentation à haute fréquence

Informations détaillées
Mettre en évidence:

carte PCB 10mil hybride

,

Carte PCB hybride de RO4350B

,

Panneau de carte PCB de 6 couches rf

Description du produit

Présentation RO4350B + carte PCB hybride élevée de Tg170℃ FR-4 6-Layer, construite par Bicheng Limited. Construit utilisant le matériel de haute qualité de Rogers RO4350B et traité suivre des méthodes sans plomb, la longévité et la représentation exceptionnelles sont réalisées. Avec une température ambiante de -40℃ à +85℃, il est idéal pour l'usage dans un large éventail d'applications.



L'empilement hybride de 6 couches se compose de couche de cuivre basse, de diélectrique de RO4350B, de prepreg, de diélectrique FR-4, et de couches de cuivre, assurant l'intégrité du signal et la fiabilité optimales. Des dimensions de conseil sont mesurées à 56 x 49 millimètres avec une épaisseur de finition de 1,13 millimètres. Une trace/espace minimum de 6/6 mils et une taille minimum de trou de 10 mils sont décrits.



La carte PCB comporte des 0.25mm remplis de résine et couverts par l'intermédiaire de. Le poids de cuivre de 1 once (1,4 mils) sur les couches externes et de 0,5 onces sur les couches intérieures est réalisé. La finition extérieure comporte le nickel d'immersion et l'or d'immersion (l'ENIG). Le silkscreen supérieur est blanc, et le silkscreen inférieur est absent.



Le contrôle d'impédance est excellent, avec des 50 ohms +/--10% la voie 18.5mil sur la couche supérieure. La carte PCB a 53 composants, 67 protections totales, 33 protections d'à travers-trou, 22 protections supérieures de SMT, 12 protections inférieures de SMT, 49 vias, et 15 filets.



Chez Bicheng limité, la qualité est donnée la priorité. Tout le PCBs subissent l'essai électrique de 100%, assurant des performances maximales et la fiabilité. Pour toutes questions techniques, lierre de contact chez sales10@bichengpcb.com.



Carte PCB hybride de RO4350B 10mil lâchant la représentation à haute fréquence 0



Constante diélectrique, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 a maintenu Stripline
Constante diélectrique, εDesign 3,66 Z   8 à 40 gigahertz Méthode de longueur de phase différentielle
Dissipation Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficient thermique de ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité extérieure 5,7 x109   COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Module de tension 16 767 (2 432)
14 153 (2 053)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la traction 203 (29,5)
130 (18,9)
X
Y
MPA (ksi) Droite ASTM D 638
Résistance à la flexion 255
(37)
  MPA
(kpsi)
  IPC-TM-650 2.4.4
Stabilité dimensionnelle <0>X, Y mm/m
(mil/pouce)
après etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Le TD 390   ℃ TGA   ASTM D 3850
Conduction thermique 0,69   W/M/oK 80℃ ASTM C518
Absorption d'humidité 0,06   % 48hours immersion 0,060"
la température 50℃ d'échantillon
ASTM D 570
Densité 1,86   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 0,88
(5,0)
  N/mm
(pli)
après flotteur de soudure 1 once.
Aluminium d'EDC
IPC-TM-650 2.4.8
Inflammabilité (3) V-0       UL 94
Processus sans plomb compatible Oui



Le guide final de RO4350B 10mil PCBs



Quand il s'agit de circuits à haute fréquence, le choix de la carte PCB parfaite est essentiel. RO4350B 10mil PCBs sont conçus pour fournir la représentation, la fiabilité, et l'intégrité du signal exceptionnelles, même dans les applications les plus exigeantes.



Quels sont RO4350B 10mil PCBs ?

RO4350B est un matériel en stratifié innovateur qui est fait sur mesure pour des applications à haute fréquence. Une fois combiné avec une épaisseur 10mil, il fournit une carte PCB qui peut fournir le contrôle fiable d'intégrité du signal et d'impédance aux hautes fréquences.



RO4350B 10mil PCBs : Avantages

Offre de RO4350B 10mil PCBs plusieurs avantages principaux par rapport à d'autres types de PCBs. Ceux-ci incluent l'excellente gestion thermique, la flexibilité de conception optimale, et l'intégrité du signal inégalée. En plus, ces conseils sont fabriqués suivre des méthodes sans plomb, leur faisant un choix favorable à l'environnement.



Concevoir avec RO4350B 10mil PCBs

En concevant avec RO4350B 10mil PCBs, il est essentiel de considérer leurs propriétés et spécifications techniques uniques. Les facteurs tels que le facteur de dissipation, le coefficient thermique de ε, et le coefficient de dilatation thermique ont un impact important à bord de la représentation.



Contrôle d'impédance dans RO4350B 10mil PCBs

Le contrôle d'impédance est critique pour la représentation fiable dans des circuits à haute fréquence. RO4350B 10mil PCBs faciliter réalisant le contrôle précis d'impédance que jamais, la grâce aux excellentes propriétés diélectriques du matériel et à l'épaisseur cohérente.



Applications du monde réel pour RO4350B 10mil PCBs

RO4350B 10mil PCBs sont employés dans une grande variété d'applications, de télécommunication à l'espace et à la défense. Leur capacité de fournir la représentation et l'intégrité du signal exceptionnelles leur fait un choix idéal pour n'importe quels circuits à haute fréquence.



Mesures d'essai et de contrôle de qualité pour RO4350B 10mil PCBs

Chez Bicheng limité, nous sommes commis à la qualité. C'est pourquoi nous soumettons tout notre RO4350B 10mil PCBs à l'essai rigoureux et aux mesures de contrôle de qualité de s'assurer que chaque conseil répond à nos niveaux élevés pour la représentation et la fiabilité.



Questions communes de dépannage avec RO4350B 10mil PCBs

En dépit de leurs beaucoup d'avantages, RO4350B 10mil PCBs peut rencontrer des problèmes comme n'importe quelle autre carte PCB. Les questions communes incluent le décollement, insuffisant par l'intermédiaire de l'électrodéposition, et de l'adaptation d'impédance incorrecte. En comprenant ces questions et en prenant des mesures pour les adresser, il est possible de réaliser des performances optimales de ces conseils.



Futurs développements en technologie de carte PCB de RO4350B 10mil

Comme avec toute la technologie, le monde de PCBs évolue continuellement. À l'avenir, nous pouvons compter voir RO4350B bien plus avancé 10mil PCBs, avec la gestion thermique améliorée, les vitesses plus élevées, et encore la meilleure intégrité du signal. Car ces avancements continuent, les possibilités pour les circuits à haute fréquence continueront seulement à se développer.



En conclusion, RO4350B 10mil PCBs sont un excellent choix pour n'importe quelle application à haute fréquence de circuits. Avec leur représentation, sérieux, et intégrité du signal exceptionnels, ces conseils offrent la valeur et la fiabilité inégalées. En comprenant leurs propriétés et considérations uniques de conception, il est possible de réaliser des performances optimales de ces conseils et de prendre vos circuits à haute fréquence au prochain niveau.
