Détails sur le produit:
|
| Surligner: | Carte de circuit imprimé RF haute température,matériel de circuit imprimé RF 30mil,matériel de circuit imprimé RF sans plomb |
||
|---|---|---|---|

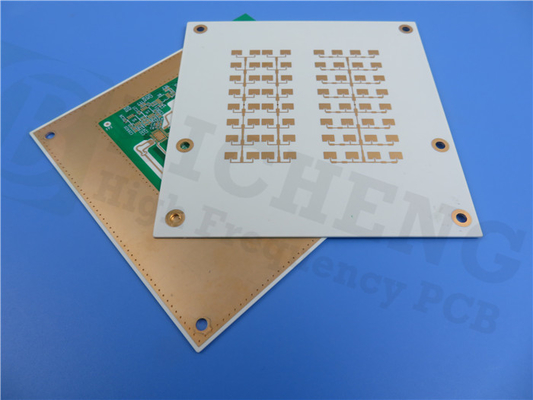

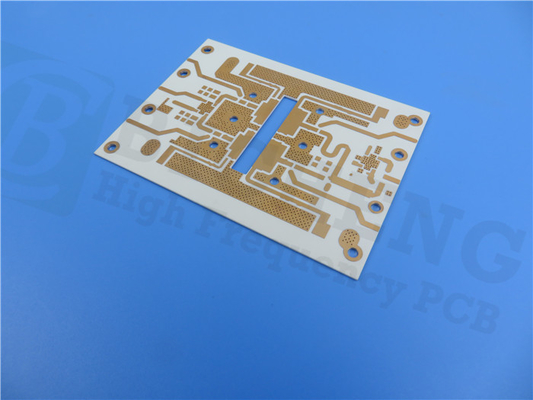

Notre dernière livraison de PCB est lancée, construite avec le matériau exceptionnel RO4350B de Rogers qui offre des performances exceptionnelles pour diverses applications.Avec un processus sans plomb et une plage de fonctionnement de -40℃ à +85℃, le PCB est conçu pour répondre à vos besoins pour les années à venir.
Construit comme un circuit imprimé double face, la couche diélectrique RO4350B mesure 30 mil (0,762 mm) avec une base en cuivre de 17 um des deux côtés.Il a une épaisseur de panneau fini de 0,84 mm et un poids de Cu fini de 1 oz (1,4 mils) sur toutes les couches.La trace/espace minimum et la taille de trou minimum sont respectivement de 10/10 mils et 15 mils, ce qui le rend parfait pour les applications haute densité avec des tolérances serrées.
Le circuit imprimé comporte 29 composants avec 50 pastilles au total, dont 25 pastilles traversantes et 25 pastilles SMT supérieures.Il a également 91 vias et 11 filets.Chaque PCB est soigneusement testé avec un test électrique à 100% pour garantir sa qualité et sa fiabilité.
La finition de surface sans plomb HASL, la sérigraphie supérieure blanche et les masques de soudure supérieurs et inférieurs verts sont des caractéristiques standard de nos PCB.Le matériau RO4350B offre une excellente résistance à l'humidité, ce qui le rend idéal pour les environnements difficiles.Il dispose également d'une épaisseur de placage de 1 mil, assurant une durabilité à long terme.
| RO4350B Valeur typique | |||||
| Propriété | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcessus | 3,48±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
| Constante diélectrique,εDesign | 3,66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipationtan,δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +50 | Z | ppm/℃ | -50℃à 150℃ | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,2 x 10dix | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité de surface | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de traction | 16 767(2 432) 14 153(2 053) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la traction | 203(29.5) 130(18.9) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la flexion | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0,5 | X,Y | mm/mètre (mil/pouce) |
après gravure+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | dix 12 32 |
X Oui Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Conductivité thermique | 0,69 | W/M/ok | 80℃ | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | Immersion 48h 0.060" température de l'échantillon 50℃ |
ASTM D 570 | |
| Densité | 1,86 | g/cm3 | 23℃ | ASTM D 792 | |
| Résistance au pelage du cuivre | 0,88 (5.0) |
N/mm (pli) |
après soudure flotteur 1 oz. Feuille EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | (3)V-0 | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
RO4350B : le matériau PCB ultime pour les applications hautes performances
En matière de conception de circuits imprimés, le choix du bon matériau est crucial pour obtenir des performances et une fiabilité optimales.Si vous recherchez un matériau PCB de premier ordre capable de répondre aux exigences des applications haute fréquence et haute température, le RO4350B est la solution.
RO4350B est un matériau PCB double face doté d'une couche diélectrique RO4350B de 30 mil et d'un cuivre de base de 17 um des deux côtés.Avec une épaisseur de planche finie de 0,84 mm et un poids de Cu fini de 1 oz (1,4 mils) sur toutes les couches, ce matériau est conçu pour répondre aux exigences les plus exigeantes.Il est également compatible avec les processus sans plomb, ce qui en fait un choix écologique pour la conception de circuits imprimés.
Mais ce qui distingue vraiment le RO4350B, ce sont ses caractéristiques de performance.Avec une constante diélectrique de 3,48 ± 0,05 et une constante diélectrique de conception de 3,66, le RO4350B offre une intégrité de signal exceptionnelle pour les applications haute fréquence.Il dispose également d'un faible facteur de dissipation de tan,δ 0,0037 à 10 GHz/23℃, garantissant une perte de signal minimale.
Le RO4350B est également bien adapté aux applications à haute température, avec un coefficient thermique de ε de +50 ppm/℃ et une conductivité thermique de 0,69 W/M/K à 80℃.Il a également une Tg incroyablement élevée de> 280 ℃, ce qui le rend idéal pour une utilisation dans des environnements à haute température.
En matière de durabilité et de fiabilité, le RO4350B est à la hauteur.Il offre une excellente résistance à l'humidité, ce qui lui permet de résister aux environnements difficiles.De plus, il a une épaisseur de placage de 1 mil, ce qui contribue à sa durabilité à long terme.
Si vous recherchez un matériau PCB capable de répondre aux exigences des applications hautes performances, le RO4350B est le choix évident.Avec ses caractéristiques de performance exceptionnelles, il est sûr d'améliorer les performances de votre circuit et de répondre à vos besoins de conception actuels et futurs.
Une assistance pour toute question technique est facilement disponible auprès de notre équipe d'experts.Contactez notre équipe commerciale à sales10@bichengpcb.com pour obtenir de l'aide.
