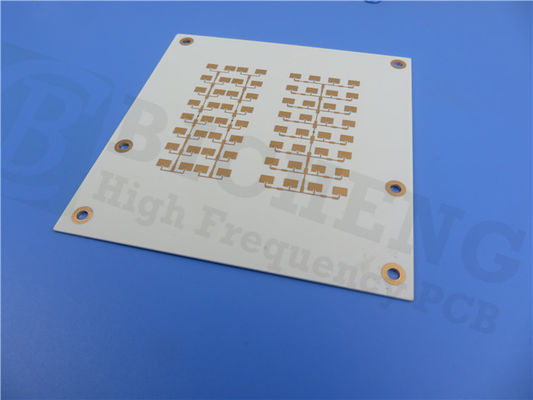

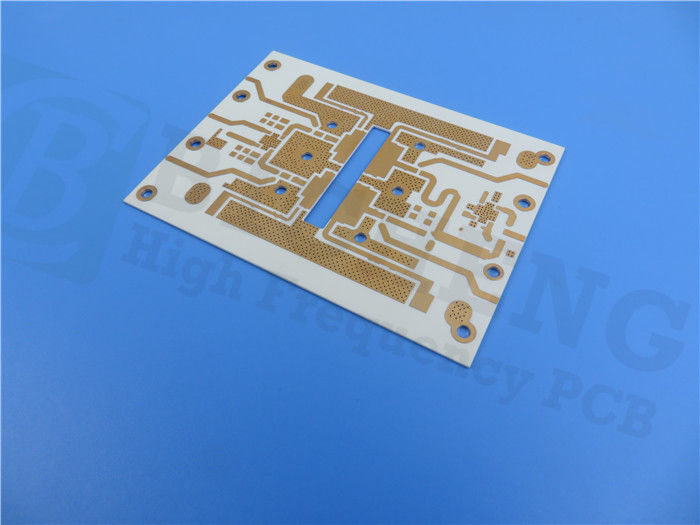

Aujourd'hui, nous sommes heureux de partager notre PCB nouvellement expédié.Le PCB nouvellement expédié est une carte haute performance qui a été fournie pour répondre aux besoins des applications haute fréquence.La carte comprend des stratifiés en céramique d'hydrocarbure Rogers RO4350B, qui sont connus pour leur faible constante diélectrique et leur faible perte, ce qui les rend idéaux pour les circuits haute fréquence.De plus, ce matériau a un processus sans plomb et peut fonctionner dans une large plage de températures de -40℃ à +85℃, ce qui en fait une option écologique pour diverses applications.
La configuration d'empilage pour ce PCB se compose de couches de cuivre de base d'une épaisseur de 17 um et d'une couche diélectrique de RO4350B d'une épaisseur de 30 mil.Les couches de cuivre de base sont prises en sandwich entre les couches diélectriques, ce qui donne une épaisseur de carte finie de 0,8 mm et un poids de Cu fini de 1 oz (1,4 mils) pour toutes les couches.L'épaisseur du placage via est de 1 mil et la finition de surface est ENEPIG.Des trous fraisés sont nécessaires et un placage de bord est également nécessaire pour ce circuit imprimé.
| RO4350B Valeur typique | |||||
| Propriété | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcessus | 3,48±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
| Constante diélectrique,εDesign | 3,66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipationtan,δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +50 | Z | ppm/℃ | -50℃à 150℃ | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,2 x 10dix | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité de surface | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de traction | 16 767(2 432) 14 153(2 053) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la traction | 203(29.5) 130(18.9) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la flexion | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0,5 | X,Y | mm/mètre (mil/pouce) |
après gravure+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | dix 12 32 |
X Oui Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Conductivité thermique | 0,69 | W/M/ok | 80℃ | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | Immersion 48h 0.060" température de l'échantillon 50℃ |
ASTM D 570 | |
| Densité | 1,86 | g/cm3 | 23℃ | ASTM D 792 | |
| Résistance au pelage du cuivre | 0,88 (5.0) |
N/mm (pli) |
après soudure flotteur 1 oz. Feuille EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | (3)V-0 | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
Les dimensions du PCB sont de 52 mm x 38 mm avec une tolérance de +/- 0,15 mm.La trace/l'espace minimum est de 8/6 mils et la taille de trou minimum est de 0,5 mm.Le PCB a un total de 53 pads, avec 17 pads traversants et 35 pads SMT supérieurs.Il n'y a pas de pads SMT inférieurs dans cette conception.Le via cuivre est collé rempli et coiffé d'une épaisseur de 0.5mm.Il n'y a pas de sérigraphie supérieure ou inférieure, mais le masque de soudure supérieur et inférieur est en noir mat.
L'adaptation d'impédance n'est pas nécessaire pour ce circuit imprimé, avec une tolérance de +/- 10 %.Le PCB a subi des tests électriques à 100% pour garantir sa qualité et sa fiabilité.
Dans l'ensemble, le choix des matériaux, la configuration de l'empilement et les détails de construction de ce circuit imprimé ont été soigneusement sélectionnés pour garantir des performances et des fonctionnalités optimales.L'utilisation des stratifiés céramiques hydrocarbonés Rogers RO4350B garantit une faible perte et une haute précision, ce qui en fait l'outil idéal pour les applications à haute fréquence qui nécessitent une fiabilité et une cohérence élevées.Les couches de cuivre de base offrent une excellente conductivité thermique et électrique, tandis que la couche diélectrique assure une qualité de signal constante et empêche la diaphonie.
Le PCB convient à une large gamme d'applications, y compris les communications sans fil, les circuits numériques à haut débit et les circuits RF/micro-ondes.Sa conception écologique et sans plomb en fait un choix populaire pour les entreprises qui cherchent à réduire leur impact environnemental.L'utilisation de trous fraisés et de placage de bord assure une connexion sûre et fiable entre les composants et le PCB.
En résumé, ce PCB nouvellement expédié est une carte haute performance qui a été soigneusement fabriquée pour répondre aux besoins des applications haute fréquence.Son utilisation de stratifiés céramiques hydrocarbonés Rogers RO4350B, de couches de cuivre de base et d'une couche diélectrique garantit une faible perte et une haute précision, ce qui le rend idéal pour les applications qui nécessitent une fiabilité et une cohérence élevées.La conception du circuit imprimé convient à une large gamme d'applications et est respectueuse de l'environnement, ce qui en fait un choix populaire pour les entreprises qui cherchent à réduire leur impact environnemental.
