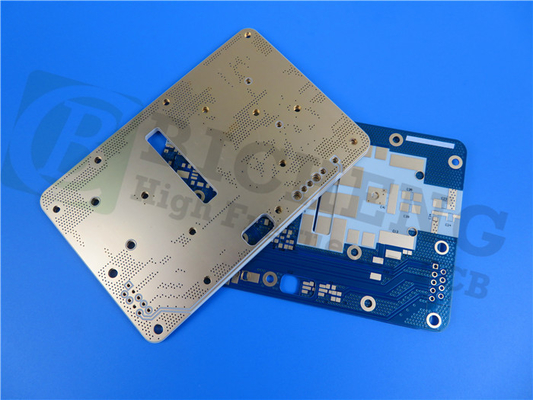

Carte PCB rigide 2 couches RO4360G2 RF de 20 mil

Nous présentons maintenant notre nouveau circuit imprimé rigide à 2 couches, qui offre un fonctionnement fiable et efficace pour une large gamme d'applications.Le matériau PCB est construit à partir d'hydrocarbure RO4360G2/céramique/verre tissé et d'un processus sans plomb pour une fabrication respectueuse de l'environnement.Le PCB est capable de fonctionner dans une plage de température de -40℃ à +85℃.

Les dimensions de la carte mesurent 43 mm x 86 mm avec une tolérance de +/- 0,15 mm, et une trace/espace minimum de 7/9 mils et une taille de trou minimum de 0,3 mm sont utilisées.Aucun via aveugle ou enterré n'est utilisé dans la construction de ce PCB, avec une épaisseur de carte finie de 0,6 mm et un poids de Cu fini de 1 oz (1,4 mils) toutes les couches.L'épaisseur du placage via est de 1 mil et la finition de surface est en argent d'immersion.Aucune sérigraphie sur les pastilles de soudure n'est présente et un test électrique à 100 % est utilisé pour garantir la fiabilité.

Les statistiques du circuit imprimé indiquent 35 composants avec un total de 90 pastilles, 26 pastilles traversantes et 64 pastilles SMT supérieures, sans pastilles SMT inférieures.Il y a 46 vias et 12 filets.Le type d'illustration fourni est Gerber RS-274-X.

RO4360G2 - Le matériau PCB ultime pour les applications haute fréquence

La sélection du bon matériau PCB est un aspect essentiel de la conception d'applications haute fréquence, où les performances sont primordiales.Un matériau qui a gagné en popularité dans les PCB haute fréquence est le RO4360G2.Ce matériau à base d'hydrocarbure/céramique/verre tissé possède d'excellentes propriétés diélectriques et des performances supérieures, ce qui en fait un choix idéal pour les applications haute fréquence.

Propriétés et caractéristiques du matériau RO4360G2 :

Le matériau RO4360G2 présente une constante diélectrique de 6,15 ± 0,15 et un faible facteur de dissipation de 0,0038, ce qui en fait un choix optimal pour les applications haute fréquence.Ce matériau présente également une bonne conductivité thermique, une résistance électrique et des propriétés mécaniques, lui permettant de résister à des températures élevées et à des environnements difficiles.

Avantages du matériau RO4360G2 dans les applications haute fréquence :
Le matériau RO4360G2 offre plusieurs avantages pour les conceptions de circuits imprimés haute fréquence, notamment une meilleure intégrité du signal, une réduction des pertes et des performances améliorées.Ce matériau offre également une plus grande flexibilité de conception et peut être utilisé pour un large éventail d'applications, telles que l'aérospatiale,télécommunications et dispositifs médicaux.

Applications du matériel PCB RO4360G2 :
Le matériau RO4360G2 convient à diverses applications haute fréquence, y compris les composants RF/micro-ondes, les antennes et les filtres.Ce matériau est également largement utilisé dans l'industrie aérospatiale pour les systèmes radar et les équipements de communication.

Conclusion:
Le matériau PCB RO4360G2 est le choix ultime pour les applications haute fréquence, offrant des performances et une fiabilité supérieures.En sélectionnant le matériau RO4360G2, les concepteurs peuvent obtenir une intégrité optimale du signal, une perte réduite et des performances améliorées dans leur PCB haute fréquence.
