Détails sur le produit:
|
| Mettre en évidence: | 2 couches de circuits imprimés RF rigides,PCB rigide à haute fréquence à 2 couches,Laminés céramiques à base d'hydrocarbures PCB rigides |
||
|---|---|---|---|

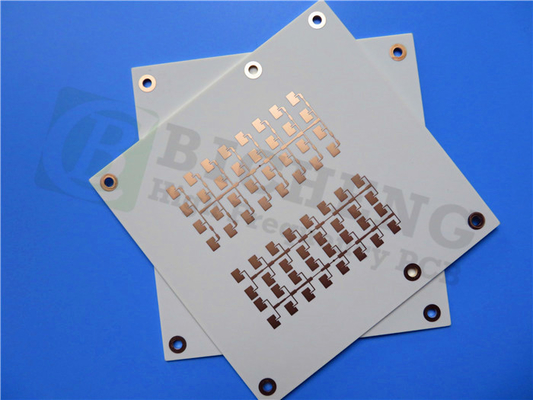

Aujourd'hui, nous parlons de notre PCB nouvellement expédié. Le matériau utilisé dans le PCB est des stratifiés céramiques d'hydrocarbures RO4003C.Ce matériau est connu pour ses performances à haute fréquence et sa faible perte diélectrique.L'utilisation de ce matériau dans le PCB assure une qualité de signal optimale et réduit le bruit et le bruit croisé entre les composants.le procédé sans plomb utilisé dans la fabrication le rend écologique, et il peut fonctionner dans une large plage de température de -40°C à +85°C.
La configuration de l'empilement du PCB est une carte rigide à deux couches avec un poids de cuivre fini de 35um des deux côtés.et l'empilement a été optimisé pour des performances à haute fréquence. L'utilisation de stratifiés céramiques d'hydrocarbures RO4003C comme matériau diélectrique garantit que le PCB a une faible perte diélectrique, ce qui le rend adapté aux applications à haute fréquence.
Les détails de construction du PCB ont été soigneusement sélectionnés pour assurer une performance et une fiabilité optimales.La trace minimale est de 7/6 mils.L'épaisseur de la planche finie est de 1,6 mm et le poids de Cu fini est de 1,4 millimètre pour toutes les couches.L'épaisseur du revêtement de la voie est de 1 mil, et la finition de la surface est le niveau de soudure à l'air chaud (HASL).et le masque de soudure inférieur n'est pas inclusIl n'y a pas d'écran de soie sur les tampons de soudure et des tests électriques à 100% ont été effectués.
| Taille du PCB | 233 x 229 mm = 1 PCS |
| Type de plaque | PCB RF, PCB à micro-ondes |
| Nombre de couches | PCB à double face |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | Je suis désolé. |
| REMISSION de couche | le cuivre ------- 35um ((1 oz) + le PLATE |
| Pour les appareils à moteur électrique | |
| le cuivre ------- 35um ((1 oz) + le PLATE |
L'adaptation de l'impédance n'est pas requise pour ce PCB, avec une tolérance de +/- 10%. Le PCB a un total de 95 composants et 112 plaquettes, avec 37 plaquettes traversantes et 75 plaquettes SMT supérieures.Il n'y a pas de plaquettes SMT en basIl existe 68 voies et 15 filets. Le type d'art fourni pour ce PCB est le PCBDOC.
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
En conclusion, le PCB nouvellement expédié analysé dans cet article offre une solution à haute fréquence pour l'électronique moderne.Son utilisation de stratifiés céramiques d'hydrocarbures RO4003C assure une qualité de signal optimale et réduit le bruit et le bruit croisé entre les composantsSa configuration et les détails de construction sont soigneusement sélectionnés pour assurer des performances et une fiabilité optimales.Le PCB a subi des tests électriques à 100% pour assurer sa qualité et sa fiabilitéLe PCB est idéal pour les applications à haute fréquence et peut fonctionner dans une large plage de température de -40°C à +85°C. Pour toute question technique, le fournisseur peut être contacté à l'adresse sales10@bichengpcb.com.
