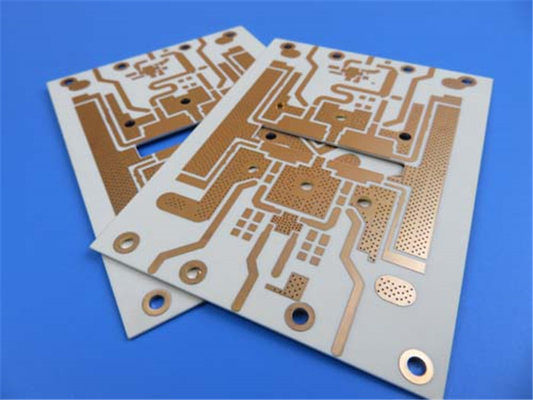

Aujourd'hui, nous allons discuter de la construction d'un PCB rigide à deux couches en utilisant des stratifiés céramiques hydrocarbures RO4003C.
Le matériau de PCB utilisé dans ce projet est des stratifiés céramiques d'hydrocarbures RO4003C. Ce matériau est connu pour ses performances à haute fréquence et sa faible perte diélectrique.L'utilisation de ce matériau dans le PCB assure une qualité optimale du signal et réduit le bruit et le bruit croisé entre les composantsEn outre, le procédé sans plomb utilisé dans la fabrication le rend respectueux de l'environnement et il peut fonctionner dans une large plage de température de -40°C à +85°C.
La configuration de l'empilement du PCB est une carte rigide à deux couches avec un poids de cuivre fini de 35um des deux côtés.et l'empilement a été optimisé pour des performances à haute fréquence. L'utilisation de stratifiés céramiques d'hydrocarbures RO4003C comme matériau diélectrique garantit que le PCB a une faible perte diélectrique, ce qui le rend adapté aux applications à haute fréquence.
Les détails de construction du PCB ont été soigneusement sélectionnés pour assurer une performance et une fiabilité optimales.La trace minimale est de 5/6 mils.L'épaisseur de la planche finie est de 0,9 mm et le poids de Cu fini est de 1 oz (1,4 mil) pour toutes les couches.L'épaisseur du revêtement de la voie est de 1 milIl n'y a pas de sérigraphie sur les couches supérieures ou inférieures et pas de masque de soudure sur les couches supérieures ou inférieures.Il n'y a pas de sérigraphie sur les tampons de soudure., et des essais électriques à 100% ont été effectués.
Le circuit imprimé a un total de 95 composants et 112 plaquettes, avec 37 plaquettes à travers le trou et 75 plaquettes SMT supérieures.Le type d'œuvre d'art fourni pour ce PCB est PCBDOC.
En conclusion, la construction d'un PCB rigide à deux couches utilisant des stratifiés en céramique hydrocarbonée RO4003C est une solution fiable et efficace pour l'électronique moderne.Son utilisation de stratifiés céramiques d'hydrocarbures RO4003C assure une qualité de signal optimale et réduit le bruit et le bruit croisé entre les composantsSa configuration et les détails de construction sont soigneusement sélectionnés pour assurer des performances et une fiabilité optimales.Le PCB a subi des tests électriques à 100% pour assurer sa qualité et sa fiabilité. Le PCB est idéal pour les applications à haute fréquence et peut fonctionner dans une large plage de température de -40°C à +85°C. Si vous avez des questions techniques, vous pouvez nous contacter à sales10@bichengpcb.com.
| Les biens immobiliers | Pour les produits de l'industrie | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
RO4003C Laminaux céramiques à base d'hydrocarbures pour PCB haute performance
RO4003C est un stratifié céramique à base d'hydrocarbures de haute qualité couramment utilisé dans la fabrication de circuits imprimés à haute fréquence (PCB).le rendant adapté aux applications nécessitant des performances stables et fiables dans des environnements exigeantsDans cet article, nous aborderons les principales caractéristiques et avantages du RO4003C, ainsi que ses propriétés typiques.
Constante diélectrique et facteur de dissipation:
RO4003C présente une constante diélectrique basse et stable de 3,38 ± 0,05 (direction de processus) à 10 GHz et 23 °C. Cette propriété assure une intégrité constante du signal et un contrôle de l'impédance,ce qui le rend idéal pour les applications à haute fréquenceLe facteur de dissipation (tan δ) du RO4003C est également impressionnamment faible, mesurant 0,0027 à 10 GHz et 23°C, ce qui contribue à une faible perte de signal et à une dispersion minimale.
Stabilité thermique et résistance mécanique:
avec un coefficient thermique ε de +40 ppm/°C et une Tg (température de transition vitreuse) supérieure à 280°C,RO4003C offre une excellente stabilité dimensionnelle et peut résister à des processus de fabrication à haute températureIl conserve sa résistance mécanique et ses propriétés électriques sur une large plage de températures, de -40°C à +85°C, assurant un fonctionnement fiable dans divers environnements.Le module de traction et la résistance du stratifié assurent l'intégrité structurelle du PCB, avec des valeurs d'environ 19 650 MPa et 139 MPa, respectivement.
Propriétés électriques et de surface:
RO4003C possède une résistance électrique élevée, mesurant 31,2 kV/mm (780 V/mil) à une épaisseur de 0,51 mm (0,020").La résistivité volumique de 1.7 x 10^10 xn--M-jlb.cm et une résistivité de surface de 4,2 x 10^9 MΩ rendent le RO4003C très adapté aux applications numériques à haute fréquence et à grande vitesse.
Gestion thermique:
Pour dissiper efficacement la chaleur, RO4003C offre une conductivité thermique de 0,71 W/M/oK à 80°C. Cette propriété aide à maintenir des températures de fonctionnement plus basses dans les PCB,réduire le risque de stress thermique et améliorer la fiabilité globale du système.
Compatibilité des procédés sans plomb:
RO4003C est entièrement compatible avec les processus d'assemblage de PCB sans plomb, ce qui le rend conforme aux réglementations environnementales et aux normes de l'industrie.Cette compatibilité garantit que les produits électroniques fabriqués à l'aide de RO4003C répondent aux dernières exigences et restrictions relatives aux substances dangereuses..
Détails de construction:
L'empilement spécifié pour le PCB rigide à deux couches utilisant RO4003C comprend du cuivre fini de 35 μm des deux côtés avec une couche diélectrique RO4003C de 32 mil. L'épaisseur du panneau fini est de 0,9 mm,et le poids du cuivre fini est de 1 oz (1Les dimensions des PCB sont de 40 mm x 26 mm, avec une tolérance de +/- 0,15 mm. La largeur et l'espacement minimaux des traces sont de 5/6 mil, et la taille minimale du trou est de 0,3 mm.La carte n'a pas de voies aveugles ou enfouies.
Finition de surface et masquage:
La finition de surface choisie pour ce PCB est le nickel électroless, le palladium électroless et l'or d'immersion (ENEPIG).assurer des joints de soudure fiablesLe PCB n'a pas de sérigraphie supérieure ou inférieure ou de masque de soudure, et il n'y a pas de sérigraphie sur les tampons de soudure.
Assurance qualité:
Pour assurer la fiabilité et la fonctionnalité du PCB, un essai électrique à 100% est effectué pour vérifier la connectivité et le bon fonctionnement du circuit.Cette procédure complète d'essai permet d'identifier les défauts de fabrication éventuels et de s'assurer que le produit final répond aux spécifications souhaitées.
Conclusion:
Les stratifiés céramiques hydrocarbures RO4003C, avec leurs propriétés électriques, thermiques et mécaniques exceptionnelles, sont un excellent choix pour les applications de PCB à haute fréquence et à haute performance.Leur constante diélectrique basseLa qualité de l'électricité, l'intégrité du signal stable et la compatibilité avec les procédés sans plomb les rendent adaptés à un large éventail d'industries.RO4003C permet le développement de produits électroniques fiables et efficaces.
