Détails sur le produit:
|
| Surligner: | PCB à couche 2 en cuivre,PCB rigide à haute TG à 2 couches,60 ml de carte de PCB RF rigide |
||
|---|---|---|---|

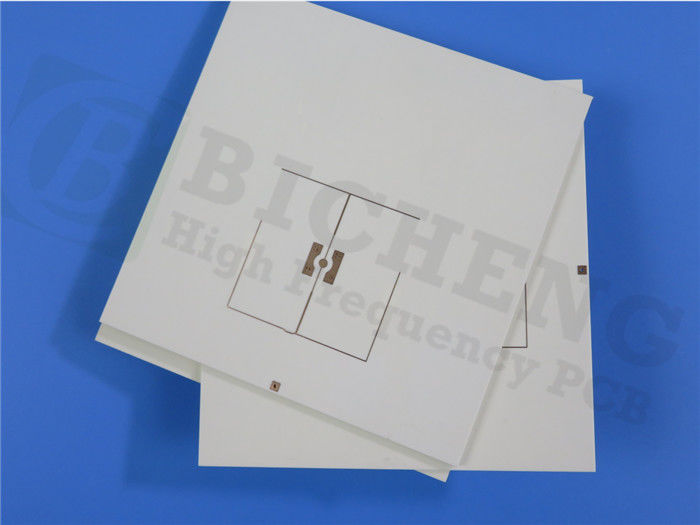

Nous sommes heureux de vous présenter notre PCB nouvellement livré, une carte rigide à deux couches de haute qualité fabriquée à partir de Rogers RO4003C Hydrocarbon Ceramic tissé en verre.Ce PCB est conçu pour répondre aux exigences exigeantes de diverses applications électroniques, assurant des performances fiables et une durabilité exceptionnelle.
Avec une constante diélectrique de processus (DK) de 3,38 et une température de transition en verre (Tg) supérieure à 280°C, notre PCB offre une excellente intégrité du signal et une stabilité thermique,ce qui le rend adapté à un large éventail d'environnements de fonctionnementIl peut fonctionner sans faille dans une plage de température de -40°C à +85°C, assurant ainsi des performances constantes même dans des conditions extrêmes.
Les détails de construction du PCB sont méticuleusement conçus pour répondre aux normes les plus élevées.assurer un montage précis et précisL'épaisseur du substrat de 1,524 mm assure l'intégrité structurelle et la durabilité.
Pour une conductivité optimale, le PCB comporte des couches de cuivre d'une épaisseur de 70 μm des deux côtés.Les couches extérieures ont un poids de cuivre de 2 oz (2.8 mils), offrant une capacité de charge de courant accrue.
Pour assurer une interconnexion fiable, le PCB offre une trace/espace minimale de 4/4 mils, permettant des conceptions de circuits complexes et compacts.35 mm permet un montage précis des composants et un routage efficaceEn outre, l'épaisseur de plaquage via de 25,4 μm maximise la conductivité et l'intégrité du signal.
Le PCB est fini avec une finition de surface en or d'immersion, offrant une excellente soudabilité, une résistance à la corrosion et une surface lisse pour l'attachement des composants.Les masques de soudage supérieur et inférieur sont verts., fournissant une couche visuellement attrayante et protectrice pour le PCB.
Le PCB est soumis à des tests de qualité rigoureux pour répondre aux normes IPC-Classe 2, assurant une fiabilité et des performances exceptionnelles.garantir sa fonctionnalité.
Avec une disponibilité mondiale, nous visons à répondre aux besoins des clients dans le monde entier. Pour toute demande technique ou assistance supplémentaire, veuillez contacter Ivy à sales10@bichengpcb.com.Nous nous engageons à fournir un excellent service à la clientèle et à nous assurer que vos besoins en PCB sont satisfaits..
Choisissez notre PCB rigide Rogers RO4003C à deux couches de haute qualité pour vos projets électroniques et expérimentez des performances, une fiabilité et une précision supérieures.
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
PCB rigide à deux couches de haute qualité Rogers RO4003C: performances et fiabilité supérieures
Le circuit imprimé rigide à deux couches Rogers RO4003C est une solution électronique de pointe qui combine des matériaux de haute qualité et des techniques de construction avancées pour offrir des performances et une fiabilité supérieures.Avec ses propriétés diélectriques exceptionnelles et sa robustesse, ce PCB est idéal pour un large éventail d'applications, y compris les circuits haute fréquence, les télécommunications, l'aérospatiale, et plus encore.
d. équipés d'un système de détection de la température à l'intérieur de l'appareil.05, le RO4003C assure une transmission fiable du signal et une perte minimale, ce qui le rend approprié pour les applications à haute fréquence.55 dans la gamme de fréquences de 8 à 40 GHzCette méthode permet un contrôle précis et une optimisation de l'intégrité du signal sur un large spectre de fréquences.
Avec un faible facteur de dissipation (tan, δ) de 0,0027 à 10 GHz/23°C et de 0,0021 à 2,5 GHz/23°C, le RO4003C minimise les pertes d'énergie et assure une alimentation efficace.Cette caractéristique est particulièrement importante dans les applications numériques et RF à grande vitesse où la précision et la fiabilité du signal sont primordiales.
Le PCB offre une excellente stabilité thermique, grâce à son coefficient thermique élevé de ε (+40 ppm/°C) sur une large plage de températures (-50°C à 150°C).Cela permet au PCB de maintenir ses propriétés électriques même dans des conditions de fonctionnement difficilesEn outre, le RO4003C présente une résistance électrique élevée de 31,2 Kv/mm (780 V/mil) à une épaisseur de 0,51 mm (0,020"), assurant une isolation fiable et une protection contre les pannes électriques.
Mécaniquement, le PCB RO4003C présente une résistance à la traction et un module de traction impressionnants, avec des valeurs de 139 MPa (20,2 ksi) et 19 650 MPa (2,850 ksi) dans la direction X, et de 100 MPa (14,5 ksi) et 19450 MPa (2Il est donc très résistant aux contraintes mécaniques et assure une intégrité structurelle à long terme.
La stabilité dimensionnelle du PCB RO4003C est exceptionnelle, avec un changement minimal inférieur à 0,3 mm/m (mil/pouce) après gravure et exposition à des températures allant jusqu'à 150 °C.Cela garantit des performances constantes et une interconnectivité fiable même sous contrainte thermique.
Le PCB présente un coefficient de dilatation thermique (CTE) de 11 ppm/°C (direction X), 14 ppm/°C (direction Y) et 46 ppm/°C (direction Z) dans une plage de température de -55°C à 288°C.Ce profil CTE permet la compatibilité avec divers composants et assure un stress minimal sur les joints de soudure et les interconnexions.
Avec une température de transition en verre (Tg) supérieure à 280°C, le PCB RO4003C offre une résistance thermique exceptionnelle,permettant de résister à des environnements à haute température sans compromettre les performancesEn outre, il présente une température de décomposition (Td) de 425°C, assurant ainsi sa stabilité pendant les processus de soudure et d'assemblage.
Le PCB RO4003C présente une conductivité thermique de 0,71 W/M/oK à 80 °C, facilitant une dissipation de chaleur efficace et garantissant des performances optimales dans des conditions thermiques exigeantes.Ceci est particulièrement crucial dans les applications où la gestion de la chaleur est essentielle pour un fonctionnement fiable.
Il peut répondre aux normes de qualité les plus élevées, le PCB est compatible avec les procédés sans plomb, ce qui le rend respectueux de l'environnement et conforme aux réglementations de l'industrie.Il présente également une excellente résistance à l'humidité, avec un taux d'absorption de l'humidité de seulement 0,06% après 48 heures d'immersion à 50°C.
Avec une densité de 1,79 gm/cm3, le PCB RO4003C offre un équilibre entre robustesse et souplesse,assurer des performances optimales sans compromettre le poids et la taille globaux du système électronique.
La résistance à l'écaillage du cuivre du PCB est impressionnante, avec une valeur de 1,05 N/mm (6,0 pli) après flottation de soudure à l'aide d'une feuille EDC de 1 once, assurant une adhérence sûre et fiable du cuivre.
Le PCB RO4003C répond aux normes d'inflammabilité UL 94, offrant une tranquillité d'esprit en ce qui concerne la sécurité et la résistance au feu.
En conclusion, le PCB rigide à deux couches Rogers RO4003C est une solution fiable et performante pour diverses applications électroniques.
