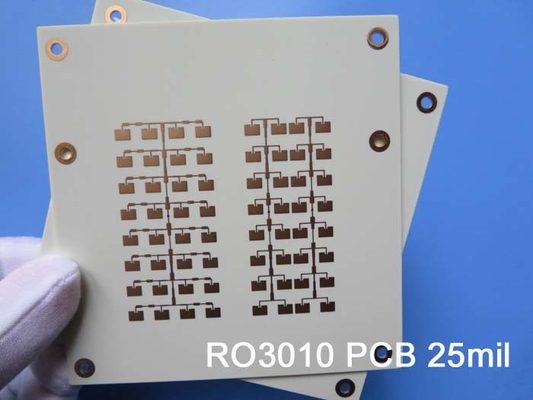

HASL 2-couche Rogers RO3010 PCB PTFE rempli en céramique 35uM cuivre

C'est un plaisir d'être ici pour vous présenter notre nouveau circuit imprimé en PTFE rempli de céramique Rogers RO3010 à deux couches, conçu avec précision et construit pour répondre aux normes les plus élevées de l'industrie.Ce PCB est destiné à élever vos projets électroniquesExaminons les détails de ce produit de pointe.

Propriétés du matériau:
Le PCB est construit en utilisant des composites PTFE remplis de céramique Rogers RO3010, connus pour leurs performances supérieures.Il assure une excellente intégrité du signal et une perte minimale du signal.Le faible facteur de dissipation de 0,0022 à 10 GHz et 23°C garantit une transmission d'énergie efficace.d'une température de décomposition (Td) supérieure à 500°C, ce qui lui permet de résister à des températures extrêmes.

Une pile à deux couches robuste:
Notre PCB est doté d'une configuration d'empilement rigide à deux couches, offrant flexibilité et facilité d'utilisation.635 mmLa couche de cuivre 2 a également une épaisseur de 35 μm, assurant une conductivité électrique fiable.

Détails de construction précis:
Les dimensions de la planche mesurent 98,38 mm x 70 mm pour les deux types, avec une tolérance stricte de +/- 0,15 mm, assurant un montage précis.permettant des mises en page de circuits complexesLa taille minimale du trou de 0,4 mm permet une intégration facile des composants. L'épaisseur du panneau fini est de 0,7 mm, ce qui fournit un profil mince et léger.4 mils) en poids de cuivre de la couche externe et 20 μm par épaisseur de placageLa finition de la surface est le niveau de soudure à air chaud (HASL), assurant des connexions de soudure fiables.

Statistiques détaillées:
Le PCB possède des statistiques impressionnantes, y compris 51 composants et un total de 67 plaquettes. Il dispose de 41 plaquettes perforées et de 26 plaquettes de technologie de montage de surface supérieure (SMT).la carte permet un routage et une connectivité efficaces du signalLe PCB est constitué de 6 réseaux, assurant une intégration transparente avec les autres éléments du circuit.

Normes du secteur et disponibilité mondiale:
Nos circuits imprimés sont conformes aux normes IPC-Classe 2, ce qui garantit une fabrication de haute qualité et une conformité avec les normes de l'industrie.assurer la compatibilité et la facilité d'utilisationAvec une disponibilité mondiale, les clients de toutes les régions peuvent bénéficier de ce produit exceptionnel.

Contactez-nous pour une assistance technique:
Pour toute question technique ou toute autre information, notre équipe dédiée, dirigée par Ivy, est prête à fournir un soutien complet.Nous serons heureux de vous aider..

En conclusion, notre nouveau circuit imprimé en PTFE rempli de céramique Rogers RO3010 est la solution parfaite pour vos projets électroniques.détails de construction précisConfiance dans ce PCB avancé pour donner vie à vos projets électroniques.

Introduction de la norme RO3010: le matériau PCB PTFE rempli de céramique de pointe

Quand il s'agit de matériaux PCB de haute performance, les composites PTFE remplis de céramique RO3010 de Rogers Corporation sont un véritable changement de jeu.RO3010 offre des propriétés électriques et mécaniques exceptionnellesPour comprendre les caractéristiques et les avantages exceptionnels du RO3010, nous allons approfondir la fiche de données.

Performance diélectrique inégalée:

RO3010 possède une constante diélectrique impressionnante (ε) de 10,2 ± 0,05 à 10 GHz et 23 °C, selon l'IPC-TM-650 2.5.5.5 Méthode d'essai à ligne de freinée serrée: elle assure une excellente intégrité du signal et une perte minimale de signal, permettant une transmission efficace de l'énergie et des performances fiables.La constante diélectrique de conception (ε) de 11.2 de 8 GHz à 40 GHz, déterminée à l'aide de la méthode de longueur de phase différentielle, montre en outre l'adéquation du matériau pour les applications à haute fréquence.

Perte de signal minimale:
Le facteur de dissipation (tanδ) de RO3010 est incroyablement bas de 0,0022 à 10 GHz et 23 °C, selon l'IPC-TM-650 2.5.5Cette faible valeur indique que le matériau présente une perte d'énergie minimale lors de la transmission du signal, ce qui améliore l'efficacité globale du système.

Stabilité thermique et précision dimensionnelle:
RO3010 présente une stabilité thermique remarquable avec un coefficient thermique ε de -395 ppm/°C de -50°C à 150°C à 10 GHz, tel qu'évalué par l'IPC-TM-650 2.5.5Cette propriété garantit que le PCB maintient ses performances électriques sur une large plage de températures, ce qui le rend adapté à des environnements exigeants.Le matériau présente également une excellente stabilité dimensionnelle, avec des variations dimensionnelles de seulement 0,35 ppm/°C et 0,31 ppm/°C respectivement dans les directions X et Y, selon l'IPC-TM-650 2.2.4 méthode d'essai.

Propriétés électriques fiables:
RO3010 présente une résistivité de volume et une résistivité de surface impressionnantes, mesurant respectivement 10^5 MΩ.cm et 10^5 MΩ sous IPC 2.5.17.1 conditions d'essai: ces valeurs indiquent d'excellentes caractéristiques d'isolation, assurant des performances électriques fiables et évitant les fuites de courant indésirables.

Résistance mécanique et durabilité:
Avec un module de traction de 1902 MPa dans la direction X et 1934 MPa dans la direction Y à 23 °C, selon ASTM D 638, RO3010 présente une résistance mécanique exceptionnelle.Cette propriété permet au PCB de résister à diverses contraintes mécaniques et assure la longévité de vos conceptions électroniques.

Performance thermique supérieure:
RO3010 présente une conductivité thermique de 0,95 W/M/K à 50 °C, conformément à l'ASTM D 5470, ce qui permet une dissipation de chaleur efficace.Le coefficient de dilatation thermique du matériau varie de 11 à 16 ppm/°C dans le X, Y et Z, respectivement, de -55°C à 288°C à 23°C/50% HRS, conformément à l'IPC-TM-650 2.4.4Cette propriété minimise le risque de contrainte thermique et assure la stabilité de vos circuits même dans des environnements thermiques difficiles.

Une fiabilité exceptionnelle
RO3010 est conçu pour résister à des conditions exigeantes, avec une température de décomposition (Td) supérieure à 500°C, selon ASTM D 3850.Cette propriété remarquable assure la stabilité et l'intégrité du matériau même dans des applications à haute température.En outre, la densité de RO3010 est de 2,8 gm/cm3 à 23°C, selon ASTM D 792, ce qui offre une solution légère mais robuste pour vos besoins en PCB.

Conformité du secteur et compatibilité sans plomb:
RO3010 répond aux normes d'inflammabilité strictes de V-0, conformément à UL 94, assurant sa sécurité et sa fiabilité.en le rendant respectueux de l'environnement et compatible avec les exigences de fabrication modernes.

En résumé, les composites PTFE remplis de céramique RO3010 offrent une combinaison inégalée de propriétés électriques et mécaniques.stabilité thermique, propriétés électriques fiables et résistance mécanique, RO3010 est le choix idéal pour les applications à haute fréquence où la fiabilité est primordiale.Découvrez les capacités de pointe de RO3010 et portez vos conceptions électroniques à de nouveaux sommets de performance et de durabilité.
