Détails sur le produit:
|
| Surligner: | RO4003C PCB hybrides,Plaque de circuits imprimés RF contrôlée par l'impédance,12 millilitres de PCB hybrides |
||
|---|---|---|---|

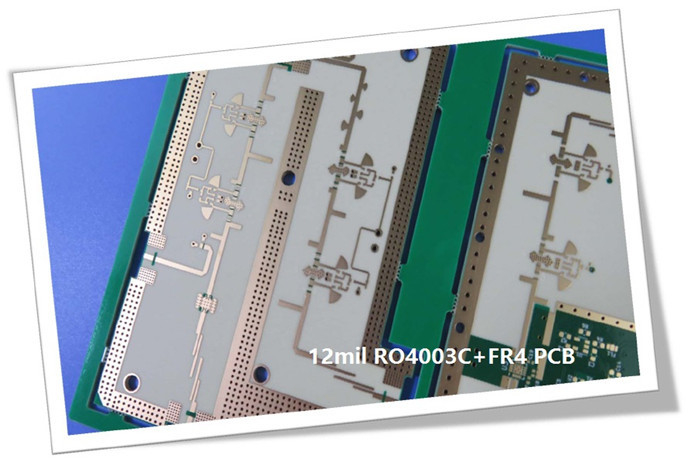

Nous vous présentons notre nouveau PCB rigide à 6 couches, une solution de haute qualité conçue pour répondre aux besoins de vos projets électroniques.y compris le verre tissé en céramique à hydrocarbures Rogers RO4003C et FR-4 à Tg élevé 170°CIl fonctionne parfaitement à des températures allant de -40°C à +130°C, assurant ainsi des performances fiables même dans des environnements difficiles.

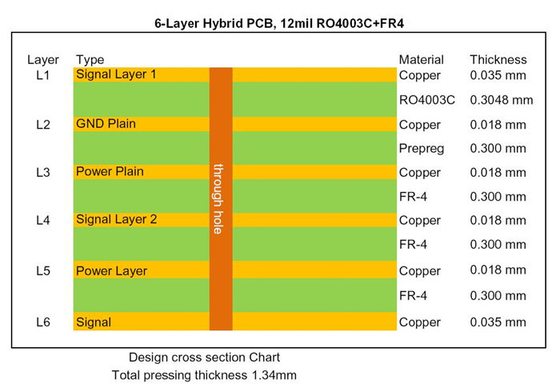

Le PCB est doté d'un empilement bien conçu, composé de plusieurs couches de cuivre, de noyaux et de matériaux préfabriqués.4 ml) de cuivre par coucheLa finition de la surface est en or immersion au nickel sans électro (ENIG), offrant une résistance à la corrosion et une soudabilité supérieure.Le haut et le bas sont en blanc., tandis que les masques de soudure sont de couleur bleu mat, ce qui assure une étiquetage claire des composants et une protection complète.
| Paramètre | Valeur |
| Nombre de couches | 1 à 32 |
| Matériau du substrat | Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes:Le TMM4Les résultats de l'analyse ont été publiés dans les journaux annuels de l'OMS et ont été publiés dans les journaux nationaux de l'OMS.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Tg élevé S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI élevé> 600V; Polyimide, PET; Noyau métallique, etc. |
| Taille maximale | Test en vol: 900*600 mm, test de fixation 460*380 mm, aucun test 1100*600 mm |
| Tolérance du tableau de bord | Pour les véhicules à moteur à combustion |
| Épaisseur des PCB | 0- 0,3937 " (0,40 mm à 10,00 mm) |
| Tolérance d'épaisseur ((T≥0,8 mm) | ± 8% |
| Tolérance d'épaisseur ((t<0,8 mm) | ± 10% |
| Épaisseur de la couche d'isolation | 0.00295" - 0.1969" (0.075mm - 5.00mm) Il est très facile de trouver un bon produit. |
| Piste minimale | 0.003" (0,075 mm) |
| Espace minimum | 0.003" (0,075 mm) |
| Épaisseur extérieure du cuivre | Pour les appareils à compression par induction: |
| Épaisseur interne du cuivre | 17 μm à 350 μm (0,5 oz à 10 oz) |
| Forage de trou (mécanique) | 0.0059 " - 0,25 " (0,15 mm - 6,35 mm) |
| Le trou est terminé (mécanique) | 0.0039" à 0.248" |
| DiamètreTolérance (mécanique) | 0.00295 " (0,075 mm) |
| Enregistrement (mécanique) | 0.00197 " (0,05 mm) |
| Ratio d'aspect | 12:1 |
| Type de masque de soudure | LPI |
| Le pont Min Soldermask | 0.00315 " (0,08 mm) |
| Dégagement minimum du masque de soudure | 0.00197 " (0,05 mm) |
| Connectez-vous par Diamètre | 0- 0,0236 " (0,25 mm - 0,60 mm) |
| Tolérance de contrôle de l'impédance | ± 10% |
| Finition de surface | HASL, HASL LF, ENIG, étain immersion, argent immersion, OSP, doigt d'or, plaqué en or pur, etc. |
Ce PCB rigide à 6 couches possède des détails de construction impressionnants, y compris une largeur minimale de trace/espace de 5/4 mil et une taille minimale de trou de 0,20 mm.Il n'inclut pas de voies aveugles mais dispose de 185 voies pour un routage et des connexions efficaces du signalL'épaisseur de la vitre est de 20 μm, ce qui garantit des connexions fiables. En outre, les vitres de 0,25 mm et de 0,2 mm sont remplies de résine et recouvertes selon IPC-4761 Type VII, ce qui garantit la robustesse.
Pour une intégrité optimale du signal, la couche supérieure offre un contrôle d'impédance de 50 ohms sur une trace de 20 millimètres, en référence à L2.assurer une qualité et une fiabilité de premier ordre.
Avec une capacité d'accueil jusqu'à 112 composants, dont 89 plaquettes à travers le trou et 50 plaquettes SMT supérieures, ce PCB prend en charge des conceptions de circuits complexes.fournissant une gamme complète d'options pour les composants de montage en surface. L'artwork est fourni au format Gerber RS-274-X, compatible avec le logiciel de conception de PCB standard.garantir une fabrication de haute qualité et le respect des normes de l'industrie.
Notre PCB rigide à 6 couches de haute qualité est disponible dans le monde entier.Si vous avez des questions techniques ou si vous avez besoin de plus d'informationsS'il vous plaît contacter Ivy au sales10@bichengpcb.com.
Faites l'expérience d'une performance inégalée, d'une fiabilité et d'une disponibilité mondiale grâce à notre PCB rigide à 6 couches de haute qualité.Commandez votre PCB aujourd'hui et libérez le potentiel de vos projets.
