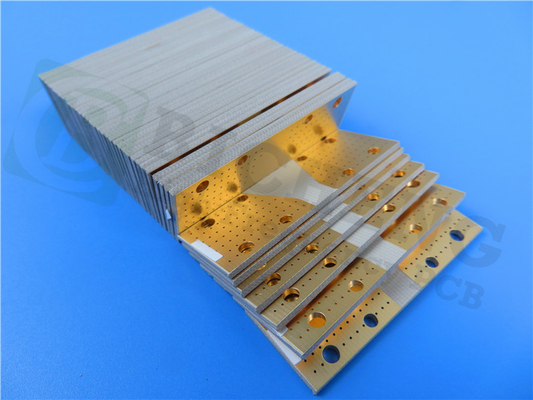

20 millilitres double face 1 oz de cuivre immersion plaque de PCB argent RT / Duroid 6035HTC

Notre PCB rigide à deux couches récemment livré a été conçu pour répondre à vos besoins électroniques, offrant des performances et une fiabilité exceptionnelles.Construit à partir de composites PTFE remplis de céramique Rogers RT/duroid 6035HTC de haute qualitéAvec un processus DK de 3,5 à 10 GHz et un facteur de dissipation de 0,0013 à la même fréquence, une excellente intégrité du signal est obtenue.Il est conçu pour fonctionner sans faille à des températures allant de -40°C à +85°C, ce qui le rend adapté à un large éventail d'applications.

L'empilement de notre PCB rigide à 2 couches comprend deux couches de cuivre d'une épaisseur de 35 μm, sandwiching un substrat Rogers RT/duroïde 6035HTC mesurant 0,508 mm (20 mil).Cette construction garantit la durabilité et le transfert de signal efficace pour vos conceptions de circuit.

En ce qui concerne les détails de construction, des dimensions précises de 89,24 mm x 11,8 mm ont été obtenues, avec une tolérance de +/- 0,15 mm.Cela garantit des dimensions précises adaptées à vos besoins spécifiquesUne largeur minimale de trace/espace de 5/5 mils permet un routage de circuit complexe, tandis qu'un trou minimum de 0,35 mm offre une flexibilité pour le montage des composants.Ce PCB n'incorpore pas de voies aveugles, simplifiant le processus de fabrication.

Avec une épaisseur de plaque finie de 0,63 mm et une couche extérieure de cuivre de 1 oz (1,4 mil), le poids, la durabilité et l'excellente conductivité sont garantis.assurer des connexions fiablesL'immersion en argent sert de finition de surface, offrant une excellente soudabilité et une résistance à la corrosion.donnant au PCB une apparence propre et minimalisteLe masque de soudage supérieur est vert, offrant une protection efficace, tandis que le masque de soudage inférieur est absent.

Pour assurer la qualité, chaque PCB est soumis à un test électrique à 100% avant expédition, ce qui garantit des performances et une fiabilité optimales.

Des statistiques impressionnantes accompagnent ce PCB, y compris le support de 128 composants, un total de 112 plaquettes, 81 plaquettes à travers les trous, 20 plaquettes SMT supérieures et 11 plaquettes SMT inférieures.Des options de connectivité suffisantes sont disponibles pour vos conceptions de circuits.

L'artwork de ce PCB est fourni au format Gerber RS-274-X, compatible avec le logiciel de conception standard de PCB.assurer une fabrication de haute qualité et le respect des normes du secteur.

Notre PCB rigide à 2 couches est disponible pour l'achat dans le monde entier, répondant aux besoins des clients dans le monde entier.Ivy est prête à fournir une assistance et fournir plus d'informations sur notre PCB rigide à 2 couches.

Choisissez nos PCB de haute qualité pour vos projets électroniques et expérimentez des performances et une fiabilité exceptionnelles.

Dévoiler les propriétés impressionnantes du RT/duroïde 6035HTC: renforcer les PCB haute performance

Le matériau RT/duroïde 6035HTC, utilisé dans notre construction de PCB, possède des propriétés impressionnantes qui contribuent à ses capacités de haute performance.05 à 10 GHz/23°C, comme déterminé par l'IPC-TM-650 2.5.5.5 La méthode de la ligne de démarrage serrée assure une transmission efficace du signal et des caractéristiques électriques fiables. La constante diélectrique (ε) est calculée à 3.6, ce qui le rend approprié pour des fréquences allant de 8 GHz à 40 GHz, selon la méthode de longueur de phase différentielle.

En ce qui concerne le facteur de dissipation, le RT/duroïde 6035HTC présente une valeur remarquablement faible de 0,0013 à 10 GHz/23°C, selon l'IPC-TM-650 2.5.5Ce faible facteur de dissipation assure une perte minimale du signal et préserve son intégrité.le coefficient thermique de la constante diélectrique est mesuré à -66 ppm/°C dans la plage de température de -50°C à 150°C, conformément à l'IPC-TM-650 2.5.5.5 standard.

Le matériel RT/duroïde 6035HTC présente d'excellentes propriétés d'isolation électrique avec une résistivité volumique de 10^8 MΩ·cm et une résistivité de surface de 10^8 MΩ, comme déterminé par l'IPC-TM-650 2.5.17Ces caractéristiques garantissent une isolation électrique efficace et atténuent le risque de fuite de surface.

En termes de stabilité dimensionnelle, le RT/duroïde 6035HTC offre un faible coefficient de dilatation thermique (CTE) de 19 ppm/°C dans les directions X, Y et Z,mesurée à 23°C/50% RH conformément à la norme IPC-TM-650 2.4Cette propriété exceptionnelle garantit que le PCB conserve son intégrité structurelle et ses dimensions même sous des fluctuations de température extrêmes.

Le module de traction du matériau est mesuré à 329 kpsi dans le MD (direction de la machine) et à 244 kpsi dans le CMD (direction transversale de la machine) après un essai de 40 heures à 23°C/50% RH, conformément à la norme ASTM D638.Ce module de traction élevé contribue à la résistance du PCB, la stabilité et la performance structurelle globale.

Avec un taux d'absorption de l'humidité de 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), le RT/duroïde 6035HTC démontre une résistance supérieure à l'absorption de l'humidité.même dans des environnements à haute humidité.

Le matériau possède une conductivité thermique de 1,44 W/m/k à 80 °C, telle que déterminée par l'ASTM C518.prévenir efficacement la surchauffe et maintenir des températures de fonctionnement optimales pour les applications électroniques.

Avec une densité de 2,2 gm/cm3 à 23 °C, telle que déterminée par l'ASTM D792, le RT/duroïde 6035HTC réalise un équilibre entre conception légère et intégrité structurelle,ce qui en fait un choix idéal pour les applications de PCB.

En termes de fiabilité, le matériau présente une résistance à l'écaillage en cuivre de 7,9 pli, testée pendant 20 secondes à 288°C selon IPC-TM-650 2.4.8Cette résistance remarquable assure une adhésion robuste entre les couches de cuivre, empêchant efficacement la délamination et améliorant la longévité du PCB.

Le RT/duroïde 6035HTC a obtenu une indication de flammabilité de V-0 selon la norme UL 94, démontrant ainsi ses capacités exceptionnelles de résistance au feu.

En outre, le matériau est compatible avec les procédés sans plomb, conforme aux réglementations environnementales et favorisant des pratiques de fabrication respectueuses de l'environnement.

En incorporant le matériel RT/duroïde 6035HTC dans nos PCB, nous assurons des performances, une fiabilité et une durabilité exceptionnelles.conductivité thermique, et sa fiabilité en font le choix optimal pour les applications de PCB haute performance.
