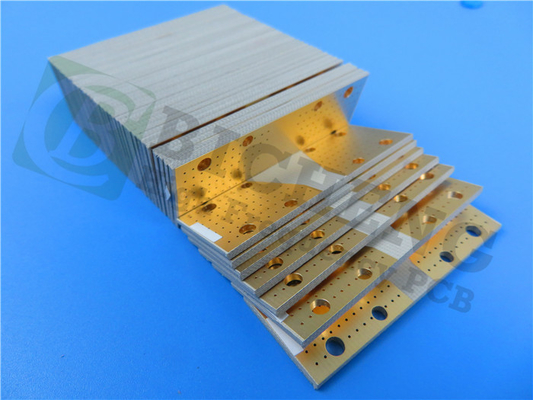

RO3010 2 couches de PCB RF de 2,7 mm avec niveau de soudure à air chaud

Présentation de notre PCB rigide à deux couches, qui répond aux exigences des applications à haute fréquence.Fabriqué avec une précision exceptionnelle et en utilisant des composites PTFE remplis de céramique Rogers RO3010, ce PCB offre des performances et une fiabilité inégalées.

Le matériau PCB possède des caractéristiques remarquables, dont une constante diélectrique de 10,2+/- 0,30 à 10 GHz/23°C, assurant une transmission précise du signal.0022 à 10 GHz/23°C, il minimise la perte de signal, garantissant des performances optimales.

L'une des caractéristiques clés de ce PCB réside dans son faible CTE (coefficient d'expansion thermique) sur les axes X, Y et Z de 13, 11 et 16 ppm/°C, ce qui assure une excellente stabilité dimensionnelle,avec un coefficient de dilatation parfaitement adapté au cuivre, empêchant toute déformation ou distorsion.

En outre, étant certifié ISO 9001, ce PCB respecte les normes de qualité les plus élevées.

La pile se compose de deux couches, avec une couche de cuivre de 35 μm des deux côtés.Les détails de construction du panneau comprennent une épaisseur de 2L'épaisseur du revêtement est de 20 μm, assurant des connexions robustes.

Pour plus de commodité, ce PCB est livré avec une finition de surface HASL (Hot Air Soldering Level), assurant une excellente soudabilité et une résistance à la corrosion.Bien qu'il ne dispose pas de haut ou bas sérigraphie ou masque de soudure, il offre un design propre et simple.

Avec 18 composants et un total de 72 plaquettes, dont 43 plaquettes à travers le trou et 29 plaquettes SMT supérieures, ce PCB offre une place suffisante pour vos besoins en circuits.offrant une polyvalence dans le routage.

Il répond aux normes IPC-Classe 2, ce PCB subit un test électrique à 100% avant expédition, assurant sa fonctionnalité et sa fiabilité.Sa compatibilité avec le Gerber RS-274-X artwork permet une intégration transparente dans votre processus de fabrication.

Ce PCB haute performance trouve ses applications dans divers secteurs, du radar automobile et des antennes GPS aux systèmes de télécommunications cellulaires et aux appareils de communication sans fil.Il excelle dans les amplificateurs de puissance., antennes, liaisons de données, et plus encore.

Nous offrons une disponibilité mondiale, assurant une livraison rapide pour répondre aux délais de votre projet. Pour toute question technique ou toute autre information, veuillez contacter Ivy à sales10@bichengpcb.com.Faites confiance à notre expertise pour fournir des PCB de la plus haute qualité pour vos applications de pointe.

Débloquer le pouvoir du RO3010: une percée dans la technologie des PCB

Introduction:
Des progrès révolutionnaires dans le domaine des circuits imprimés (PCB) ont ouvert la voie à des performances et une fiabilité améliorées dans un large éventail d'applications électroniques.Parmi les matériaux PCB de pointeAvec ses propriétés exceptionnelles et ses capacités inégalées, RO3010 est prêt à révolutionner l'industrie.nous allons approfondir les caractéristiques remarquables de RO3010 et explorer ses applications potentielles.

Comprendre la constante diélectrique et sa conception:
La constante diélectrique est un paramètre crucial qui détermine les propriétés d'isolation d'un matériau.assurer une transmission efficace du signal et une perte minimale du signalEn outre, sa constante diélectrique de conception de 11,2 (de 8 GHz à 40 GHz) le rend idéal pour les applications à haute fréquence, permettant un transfert de données sans faille et des performances optimales.

Facteur de dissipation et coefficient thermique:
Le facteur de dissipation, ou tanδ, de RO3010 est étonnamment bas de 0,0022 (à 10 GHz/23°C), ce qui signifie une perte d'énergie minimale pendant la propagation du signal.le matériau présente un coefficient thermique négatif de ε (-395 ppm/°C à 10 GHz, -50°C à 150°C), assurant sa stabilité dans une large plage de températures.

Stabilité dimensionnelle et performances électriques:
RO3010 possède une stabilité dimensionnelle exceptionnelle, avec une variation maximale de 0,35 mm/m (dans la direction X) et de 0,31 mm/m (dans la direction Y) dans les conditions COND A.Cela garantit une fabrication de PCB précise et cohérenteLe matériau présente également une résistivité de volume élevée (105 MΩ.cm) et une résistivité de surface élevée (105 MΩ),assurer d'excellentes propriétés d'isolation électrique.

Une résistance et une résistance à l'humidité inégalées:
Avec un module de traction de 1902 MPa (dans la direction X) et 1934 MPa (dans la direction Y) à 23 °C, le RO3010 offre une résistance mécanique exceptionnelle, assurant durabilité et fiabilité dans des applications exigeantes.En outre, son faible taux d'absorption de l'humidité de 0,05% assure une stabilité à long terme et des performances fiables même dans des environnements à forte humidité.

Gestion thermique supérieure:
RO3010 excelle dans la gestion thermique, grâce à sa conductivité thermique impressionnante de 0,95 W/M/K à 50°C. Cette propriété permet une dissipation thermique efficace,prévenir la surchauffe et assurer des performances optimales dans les applications à haute puissanceEn outre, son coefficient de dilatation thermique (13 ppm/°C dans la direction X, 11 ppm/°C dans la direction Y,et 16 ppm/°C en direction Z) améliore encore sa stabilité thermique sur une large plage de températures.

Une fiabilité et une compatibilité inébranlables:
RO3010 a été rigoureusement testé et certifié pour ses performances et sa fiabilité exceptionnelles.il assure la sécurité et la conformité avec les normes de l'industrieEn outre, RO3010 est compatible avec les procédés sans plomb, ce qui le rend respectueux de l'environnement et compatible avec les procédés de fabrication modernes.

Conclusion:
RO3010 est devenu un facteur de changement dans le monde de la technologie des PCB.et la fiabilité en font un choix idéal pour les applications à haute fréquence et haute performance.
