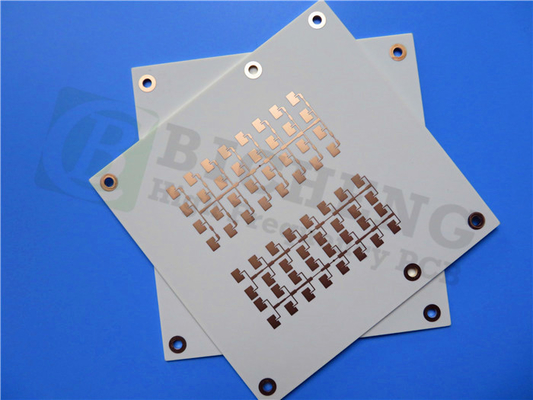

Notre PCB rigide à 2 couches récemment livré a été spécialement conçu pour répondre aux exigences exigeantes des applications de haute performance et de grand volume.Méticuleusement fabriqué à l'aide de Rogers RO4003C Hydrocarbon Ceramique en verre tissé, ce PCB offre des performances électriques et une stabilité dimensionnelle inégalées.
Le matériau PCB, RO4003C, est un stratifié renforcé d'hydrocarbures/céramique réputé pour sa faible tolérance diélectrique et sa faible perte.38 à 10 GHz et un facteur de dissipation de 0.0027 à 10 GHz, une excellente performance électrique est obtenue, ce qui la rend idéale pour les applications nécessitant des fréquences de fonctionnement plus élevées.Les propriétés électriques stables dans toute la gamme de fréquences lui permettent d'exceller dans les lignes de transmission à impédance contrôlée et les conceptions de filtres répétables.
Avec un faible coefficient thermique de constante diélectrique et une excellente stabilité dimensionnelle, une performance fiable est assurée même sous des températures de traitement de circuit variables.Les trous enduits bénéficient de la durabilité fournie par sa faible expansion de l'axe Z, tandis que la stabilité tout au long du processus de fabrication est maintenue en raison du faible coefficient de dilatation en plan.
L'empilement de ce PCB se compose d'un noyau Rogers 4003C de 1,524 mm coincé entre deux couches de cuivre de 35 μm, fournissant une transmission optimale du signal et une intégrité structurelle.La polyvalence dans la conception de circuits est obtenue avec une épaisseur de carte finie de 1.6 mm et une trace minimale/espace de 5/4 mil.
Ce PCB est livré avec divers détails de construction, y compris une dimension de carte de 42,56 mm x 63,2 mm (+/- 0,15 mm), assurant un montage précis dans vos applications.L'intégration efficace des composants est facilitée par la taille minimale du trou de 0.5 mm, et la finition de surface en or immersion assure une excellente soudabilité et une résistance à la corrosion.
Avec un total de 12 composants et 38 plaquettes, dont 21 plaquettes à travers le trou et 17 plaquettes SMT supérieures, une grande place est fournie pour vos besoins en circuits.,et un routage et une connectivité efficaces sont obtenus grâce à l'inclusion de 49 voies et de 3 réseaux.
Il répond aux normes de qualité IPC-Classe 2, ce PCB subit un test électrique à 100% avant expédition, assurant sa fiabilité et sa fonctionnalité.Une intégration transparente dans votre processus de fabrication est rendue possible par sa compatibilité avec les illustrations de Gerber RS-274-X.
Ce circuit imprimé haute performance trouve des applications dans diverses industries, excellant dans la fourniture de performances fiables et efficaces dans des domaines tels que les antennes de la station de base cellulaire et les amplificateurs de puissance,Radar et capteurs automobiles, et les LNB pour les satellites de diffusion directe.
Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com.Faites confiance à notre expertise pour fournir des PCB de la plus haute qualité pour vos applications de pointe.
Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 | ||
Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A |
Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
Tg | > 280 | °C TMA | Une | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 | |
Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines à coudre | |
Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
Intégrabilité | N/A | Les produits | |||
Compatible avec les procédés sans plomb | - Oui, oui. |
Avantages de l'utilisation du matériau RO4003C:
1Excellente performance électrique: le matériau RO4003C offre une faible tolérance diélectrique et une faible perte, ce qui le rend idéal pour les applications à fréquences de fonctionnement plus élevées.Il permet une intégrité supérieure du signal et une transmission efficace des signaux haute fréquence.
2Propriétés électriques stables par rapport à la fréquence: le matériau présente des propriétés électriques cohérentes sur une large plage de fréquences,qui est essentiel pour les lignes de transmission à impédance contrôlée et la conception répétable des filtresCette stabilité assure une performance de circuit fiable et prévisible.
3Stabilité dimensionnelle: le matériau RO4003C a une excellente stabilité dimensionnelle, ce qui signifie qu'il conserve sa forme et sa taille même à des températures de traitement variables.Cette stabilité est essentielle pour des processus de fabrication précis et un assemblage de circuit fiable.
4. Résistance CAF: le matériau résiste à la formation de filament anodique conducteur (CAF), qui est une préoccupation commune dans les ensembles électroniques.Cette résistance assure la fiabilité et les performances à long terme du PCB.
5Processus de fabrication en volume: les stratifiés RO4003C peuvent être fabriqués à l'aide de procédés époxy de verre standard, ce qui les rend compatibles avec des techniques de fabrication rentables et largement disponibles.Cela permet une production efficace et évolutive.
Inconvénients de l'utilisation du matériau RO4003C:
1. Plage de température limitée: bien que le RO4003C ait une large plage de température de fonctionnement de -40°C à +85°C, il peut ne pas convenir à des environnements à température extrême au-delà de cette plage.Les applications nécessitant une résistance à des températures plus élevées peuvent nécessiter des matériaux alternatifs.
2. coût: par rapport à certains autres matériaux de PCB, RO4003C peut avoir un coût plus élevé.il est proposé à des prix compétitifs dans sa catégorie de performances et offre une valeur pour les applications nécessitant ses avantages spécifiques.
