Surligner: | Matériau de PCB RF de 20 mil,1 oz de PCB en étain par immersion,Composants passifs PCB d'étain par immersion |
---|

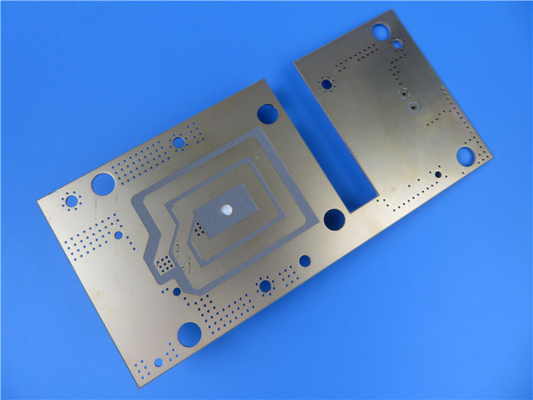

Présentation de notre PCB rigide à 2 couches, spécialement conçu pour répondre aux exigences de diverses applications telles que les amplificateurs de puissance, les filtres et les couples.Ce PCB est fabriqué en utilisant la famille Taconic ORCER, un matériau de renforcement en verre tissé en céramique PTFE de haute qualité, offrant des performances et une fiabilité exceptionnelles.
Le matériau du PCB présente une constante diélectrique de 3,5 à 1,9 GHz, assurant une transmission efficace du signal et une perte minimale de signal.ce PCB présente d'excellentes caractéristiques électriquesIl est également doté d'une résistance de rupture diélectrique remarquable de 41 kV, assurant une durabilité et une protection contre les pannes électriques.
Le matériau Taconic ORCER présente un faible coefficient de dilatation thermique (CTE) de 19 ppm/°C et 24 ppm/°C dans la direction x-y et de 64 ppm/°C dans la direction z.Cette stabilité dimensionnelle aide à maintenir l'intégrité du PCB à différentes températures et assure des performances fiables au fil du temps.
Profitant de son avantage de faible coût, ce PCB offre une résistance exceptionnelle à l'écaillage, ce qui améliore encore sa durabilité et sa résistance à la délamination.Le facteur de dissipation exceptionnellement faible contribue à une transmission efficace du signal sans perte d'énergie significativeEn outre, sa faible absorption d'humidité et sa douceur de surface améliorée ajoutent à sa fiabilité et à ses performances globales.
L'empilement de ce PCB se compose de deux couches de cuivre, chacune d'une épaisseur de 35 μm, en sandwichant le noyau RF-35 avec une épaisseur de 20 mil (0,508 mm).Cette construction assure une intégrité optimale du signal et de la structure.
Avec une dimension de carte de 115 mm x 59 mm (+/- 0,15 mm), ce PCB offre un espace suffisant pour la conception de votre circuit tout en maintenant un montage précis.La trace minimale/l'espace de 6/4 mils permet un routage de circuit complexeL'épaisseur de la planche finie est de 0,6 mm et 1 oz (1.Le poids du cuivre de la couche extérieure doit être équilibré entre souplesse et durabilité..
Pour la finition de surface, le revêtement immersion en étain assure une excellente soudabilité et une résistance à la corrosion.L'absence de sérigraphie et de masque de soudure permet une flexibilité de personnalisation.
Avant expédition, chaque PCB est soumis à un test électrique rigoureux à 100%, garantissant sa fonctionnalité et son adhésion aux normes de qualité IPC-Classe-2.
Le format d'artwork Gerber RS-274-X est fourni, permettant une intégration transparente dans votre processus de fabrication.
Ce circuit imprimé comporte au total 25 composants et 168 plaquettes, dont 112 plaquettes traversantes et 56 plaquettes SMT supérieures.améliorer encore le rendement global de vos projets de circuit.
Pour toute question technique ou toute autre information, n'hésitez pas à contacter Ivy à sales10@bichengpcb.com.Nous nous engageons à fournir un service client exceptionnel et à répondre à toutes vos questions..
Constante diélectrique @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
Facteur de dissipation @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
Absorption de l'humidité (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
Résistance à l'écaillage (1/2 oz. de cuivre) | IPC-TM 650 2.4.8 | Pounds/pouce linéaire | > 80 | N/mm | > 1.5 |
Résistance à l'écaillage (1 once de cuivre) | IPC-TM 650 2.4.8 | Pounds/pouce linéaire | > 10 ans0 | N/mm | > 1.8 |
Décomposition diélectrique | IPC-TM 650 2.5.6 | KV | 41 | KV | 41 |
Résistance au volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
Résistance de surface | IPC-TM 650 2.5.17.1 | Je vous en prie. | 1.46 x 108 | Je vous en prie. | 1.46 x 108 |
Résistance à l'arc | IPC TM 650 2.5.1 | secondes | > 180 | secondes | > 180 |
Force de flexion longitudinale | Pour l'utilisation dans les machines à coudre | PSI | > 22,000 | N/mm2 | >152 |
Résistance à la flexion transversale | Pour l'utilisation dans les machines à coudre | PSI | > 18 ans000 | N/mm2 | > 124 |
Conductivité thermique | Pour l'utilisation dans les machines à coudre | Pour les appareils à moteur électrique | 0.24 | Pour les appareils à moteur électrique | 0.24 |
Résistance à la traction longitudinale | Pour l'utilisation dans les machines à coudre | PSI | 27,000 | N/mm2 | 187 |
Résistance à la traction transversale | Pour l'utilisation dans les machines à coudre | PSI | 21,000 | N/mm2 | 145 |
Stabilité dimensionnelle longitudinale | IPC-TM 650 2.4.39 | dans | 0.00004 | mm/mm | 0.00004 |
Stabilité dimensionnelle transversale | IPC-TM 650 2.4.39 | dans | - Je ne sais pas.0001 | mm/mm | - Je ne sais pas.0001 |
ETC x-y | Pour les appareils à commande numérique | en ppm/°C | 19 à 24 | en ppm/°C | 19 à 24 |
z TEC | Pour les appareils à commande numérique | en ppm/°C | 64 | en ppm/°C | 64 |
Intégrabilité | L'utilisation de l'équipement | V-0 | V-0 | ||
Dureté | Échelle Rockwell M | 34 | 34 |
La puissance du RF-35: un matériau PCB de pointe
Introduction:
Dans le domaine des applications à haute fréquence, les PCB RF-35 ont révolutionné le jeu, offrant des performances et une fiabilité exceptionnelles.RF-35 est devenu le choix pour les ingénieurs à la recherche d'une intégrité optimale du signal et des performances de circuit améliorées.
Principales propriétés électriques du RF-35:
Le RF-35 possède une constante diélectrique de 3,5 à 1,9 GHz, assurant une transmission efficace du signal et minimisant les pertes de signal.9 GHz améliore encore les performances électriquesCes propriétés rendent le RF-35 idéal pour les amplificateurs de puissance, les filtres et autres applications RF.
Résistance mécanique et stabilité dimensionnelle:
RF-35 présente une résistance mécanique et une stabilité dimensionnelle remarquables.il offre une durabilité exceptionnelle et une résistance à la délaminationSa faible absorption d'humidité de 0,02% assure une performance fiable même dans des environnements exigeants.La douceur de surface améliorée du RF-35 contribue à l'assemblage optimal du circuit et à l'intégrité du signal.
Décomposition diélectrique et conductivité thermique:
RF-35 dépasse les attentes en matière de rupture diélectrique, avec une résistance de 41 kV. Cette caractéristique assure une isolation fiable et une protection contre les pannes électriques,amélioration de la longévité des systèmes électroniquesEn outre, la conductivité thermique de RF-35 de 0,24 W/m/K facilite une dissipation de chaleur efficace, atténuant le risque de surchauffe et assurant un fonctionnement stable du circuit.
Applications dans les amplificateurs de puissance, filtres et composants passifs:
Le RF-35 trouve une large application dans les amplificateurs de puissance, où sa faible perte et ses excellentes performances électriques permettent une alimentation efficace.où les lignes de transmission à impédance contrôlée sont cruciales pour un filtrage précis du signalEn outre, RF-35 améliore les performances des composants passifs, contribuant à l'efficacité globale du circuit.
Normes de qualité et disponibilité mondiale:
Les PCB RF-35 respectent les normes de qualité IPC-Classe 2, assurant la cohérence et la fiabilité dans la fabrication.Les ingénieurs et les concepteurs peuvent facilement accéder à RF-35 pour leurs projets., quel que soit leur emplacement.
Conclusion:
Les PCB RF-35 ont révolutionné la conception des circuits à haute fréquence, offrant des propriétés électriques exceptionnelles, une résistance mécanique et une stabilité dimensionnelle.résistance élevée à la pellicule, et une décomposition diélectrique fiable, RF-35 assure des performances durables et une intégrité du signal.et les composants passifs en font un choix privilégié pour les ingénieurs qui cherchent à optimiser leurs applications RF. Embrassez la puissance de RF-35 et débloquez un nouveau domaine de possibilités dans vos conceptions.
