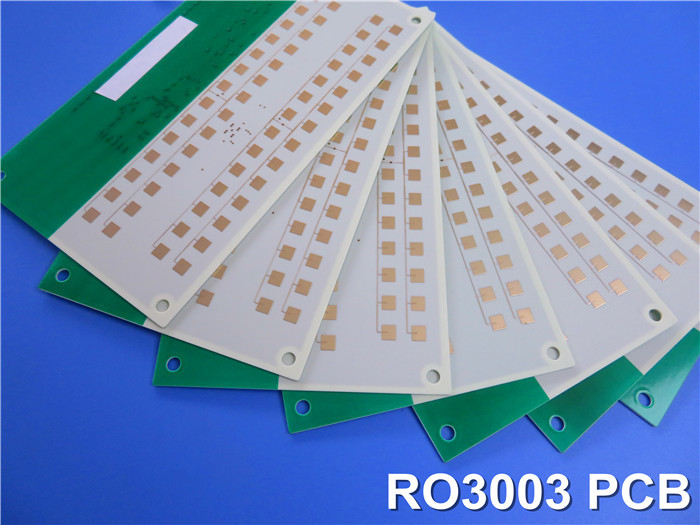

| Surligner: | RO3003 PCB en or par immersion,PCB hybrides à 6 couches,Le PCB hybride est aveugle |
||
|---|---|---|---|
Il est ravi de vous présenter notre PCB, conçu avec précision et fiabilité pour répondre à vos besoins électroniques.Ce PCB de haute qualité est fabriqué avec des composites PTFE remplis de céramique Rogers RO3003, assurant des performances et une durabilité exceptionnelles, avec une constante diélectrique de 3,0 +/- 0,04 à 10 GHz 23°C et un facteur de dissipation de 0,001 à 10 GHz 23°C,ce PCB offre une transmission fiable du signal et une perte minimale.
Les propriétés mécaniques exceptionnelles du PCB et son faible coefficient de dilatation thermique (CTE) en font un choix idéal pour diverses applications.et 25 ppm/°C respectivement permettent des constructions fiables de planches à bande et à plusieurs couchesCela le rend approprié pour une utilisation dans les conceptions de panneaux multicouches et les conceptions hybrides avec du verre époxy.
Les couches de cuivre, chacune mesurant 18 μm, sont entrelacées avec les couches Rogers 3003 Core et Prepreg FastRise 28,assurer la stabilité et l'intégrité du signalLa construction finale du PCB se traduit par une épaisseur de plaque finie de 1,22 mm, avec des couches intérieures de 0,5 oz (0,7 mil) et des couches extérieures de 1 oz (1,4 mil) de cuivre.La finition de la surface est obtenue par placage en or par immersion, assurant une excellente conductivité et une résistance à la corrosion.
Avec une taille compacte de 82,91 mm x 56,61 mm et une tolérance de +/- 0,15 mm, ce PCB est conçu pour la polyvalence et l'intégration facile dans vos systèmes électroniques.Il prend en charge une trace minimale de 5/5 mils et une taille minimale de trou de 0.3mm, permettant des conceptions de circuits complexes et précis. La carte dispose de voies aveugles L1-L2 et L1-L3, améliorant la connectivité et les capacités de routage du signal.
Conformément aux normes de qualité IPC-Classe 2, ce PCB garantit une fabrication de haute qualité et un savoir-faire minutieux.Il a subi un test électrique à 100% pour assurer son intégrité et sa fiabilité.La couche supérieure du PCB est conçue pour répondre à des exigences spécifiques en matière d'impédance, avec une piste de 6 mil pour une impédance de 50 ohms et une piste de 7 mil / 6 mil pour une impédance différentielle de 100 ohms.
Avec 70 composants, 116 plaquettes au total et 234 voies, ce PCB offre beaucoup d'espace pour vos besoins en circuits électroniques.
Ce PCB trouve ses applications dans divers domaines, tels que les filtres à bande passante, les antennes de patch à microstrip, les oscillateurs à tension contrôlée et toute application sensible aux changements de température.Sa plage de fonctionnement de -40°C à +85°C assure des performances fiables dans divers environnements.
Nos circuits imprimés sont disponibles dans le monde entier, et pour toute question technique, veuillez contacter Ivy à sales10@bichengpcb.com.et facilité d'intégration pour vos projets électroniques.
| RO3003 Valeur typique | |||||
| Les biens immobiliers | RO3003 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.04 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.001 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 3 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Stabilité dimensionnelle | 0.06 0.07 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 930 823 |
X Y |
MPa | 23°C | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Température spécifique | 0.9 | j/g/k | Calculé | ||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 16 25 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 12.7 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Dévoil RO3003: le matériau par excellence pour les PCB haute performance
Introduction:
Dans le domaine des applications électroniques à haute fréquence, la sélection du bon matériau de PCB est cruciale pour obtenir des performances et une fiabilité optimales.un matériau se démarque comme l'option primordialeAvec ses caractéristiques exceptionnelles et ses propriétés polyvalentes, le RO3003 est devenu le matériau de choix pour les ingénieurs et les concepteurs qui recherchent des performances de premier ordre dans leurs conceptions de circuits imprimés.Dans cet article, nous allons explorer les raisons pour lesquelles RO3003 règne suprême et pourquoi il devrait être votre matériau de choix.
1Performance diélectrique inégalée:
RO3003 possède une constante diélectrique (ε) de 3,0 ± 0,04 à 10 GHz et 23 °C, ce qui en fait un choix idéal pour les applications à haute fréquence.Son excellente stabilité de la constante diélectrique assure une transmission constante du signal et une perte minimale, permettant une performance de circuit fiable et efficace.
2Facteur de dissipation faible:
Avec un facteur de dissipation remarquablement faible (tanδ) de 0,001 à 10 GHz et 23 °C, RO3003 minimise les pertes d'énergie et les distorsions dans les circuits à haute fréquence.Cette caractéristique garantit que vos signaux restent intacts et précis, permettant des performances supérieures dans les applications jusqu'à 40 GHz.
3Stabilité à température:
RO3003 présente une stabilité dimensionnelle exceptionnelle, avec un faible coefficient thermique de ε et un coefficient d'expansion thermique (CTE) de 17 ppm/°C (axe X), 16 ppm/°C (axe Y) et 25 ppm/°C (axe Z).Cette stabilité garantit des performances fiables même dans des conditions de température extrêmes, ce qui le rend adapté aux applications sensibles aux variations de température.
4Rigidité mécanique:
Les propriétés mécaniques du RO3003 en font un excellent choix pour les constructions de cartes à rayures et à plusieurs couches.tandis que son module de traction élevé offre robustesse et protection contre les contraintes mécaniques.
5Des possibilités de conception polyvalentes:
La polyvalence du RO3003 permet une large gamme de possibilités de conception.offrant une flexibilité dans la création de configurations de circuits complexesEn outre, il s'intègre parfaitement aux conceptions hybrides de panneaux multicouches en verre époxy, ce qui élargit encore ses applications potentielles.
6Performance électrique exceptionnelle:
RO3003 répond à des exigences de performance électrique strictes, avec une couche supérieure conçue pour atteindre des exigences d'impédance spécifiques.Avec une piste de 6 mil fournissant une impédance unique de 50 ohms et une piste de 7 mil/6 mil/écart permettant une impédance différentielle de 100 ohms, RO3003 assure une intégrité du signal précise et des performances fiables à haute fréquence.
7- fiabilité et assurance qualité:
Fabriqué selon les normes de qualité IPC-Classe-2, le RO3003 subit des tests rigoureux et des mesures de contrôle de la qualité.et compatibilité des procédés sans plomb, assurant une solution fiable et conforme pour vos besoins en PCB.
8. Large gamme d'applications:
RO3003 trouve son application dans une multitude d'industries et de projets.et toute application nécessitant des performances supérieures, stabilité et résistance aux variations de température.
9Disponibilité mondiale:
En tant que matériau largement reconnu et recherché, RO3003 est facilement disponible dans le monde entier.vous pouvez accéder à ce matériau primordial pour répondre à vos exigences PCB.
Conclusion:
RO3003 se distingue comme le matériau par excellence pour les PCB haute performance, offrant des performances diélectriques inégalées, un faible facteur de dissipation, une stabilité à la température et des possibilités de conception polyvalentes.Ses performances électriques exceptionnelles, la fiabilité et la disponibilité mondiale en font le choix préféré des ingénieurs et des concepteurs dans divers secteurs.Embrassez la puissance de RO3003 et débloquez le plein potentiel de vos applications électroniques haute fréquence.
