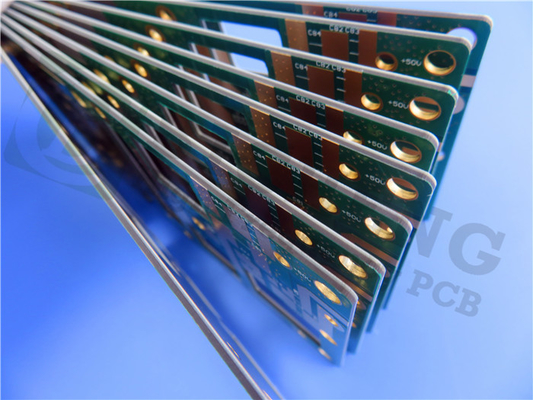

25mil TMM10 1oz 0.7mm PCB de cuivre nu sans masque de soudure

Introduction du PCB TMM10, une solution de haute performance pour répondre aux exigences exigeantes des applications RF et micro-ondes.et composites polymères thermodurcissablesLe PCB TMM10 est conçu pour offrir une intégrité supérieure du signal, une gestion thermique efficace,et résistance aux produits chimiques de traitement, ce qui en fait un choix idéal pour un large éventail d'applications.

Le PCB TMM10 présente une constante diélectrique de processus (Dk) de 9,20 +/- 0,23 à 10 GHz/23 °C, assurant une transmission fiable du signal et d'excellentes performances dans des environnements à haute fréquence.avec un facteur de dissipation de 0.0022 à la même fréquence, il minimise la perte de signal et assure une intégrité optimale du signal.

L'un des principaux avantages du PCB TMM10 est son coefficient de dilatation thermique, qui est égal au cuivre.Cette caractéristique réduit le risque de contraintes mécaniques et améliore la fiabilité globale du PCB, en particulier dans les applications où les fluctuations de température sont fréquentes.

Le PCB TMM10 est disponible dans une plage d'épaisseur de 0,0015 à 0,500 pouces, offrant une flexibilité de conception et s'adaptant à diverses contraintes d'espace.Ses propriétés mécaniques résistent à la rampe et au flux de froid, assurant l'intégrité du PCB dans le temps.

La résistance aux produits chimiques de procédé est une autre caractéristique remarquable du PCB TMM10.assurer un rendement et une fiabilité élevés de la fabrication.

Le matériau ne nécessite pas de traitement au napthanate de sodium avant le revêtement sans électro, ce qui simplifie le processus de fabrication et réduit le temps de production global.

Grâce à sa base en résine thermodurcissable, le PCB TMM10 permet une liaison fiable des fils, ce qui le rend approprié pour les applications nécessitant cette technique de liaison.

La construction de PCB rigide à deux couches comporte des couches de cuivre d'une épaisseur de 35 μm, sandwichant le Rogers Core TMM10 de 0,635 mm (25 mil).Les dimensions du panneau sont de 210 mm x 210 mm avec une épaisseur de panneau finie de 0Le PCB est conforme aux normes IPC-Classe 2, assurant une qualité et une fiabilité élevées.

Le PCB TMM10 est compatible avec les illustrations de Gerber RS-274-X, ce qui facilite l'intégration dans divers logiciels de conception et processus de fabrication.

Ce PCB haute performance trouve de nombreuses applications dans le domaine de l'électronique RF et micro-ondes.,les accouplements, les systèmes de communication par satellite, les antennes de systèmes de positionnement global, les antennes à patch, les polariseurs diélectriques et les lentilles et les testeurs de puces.

Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com.

débloquer le plein potentiel du PCB TMM10 pour votre prochain projet.

Dévoilant la prochaine génération: TMM10 PCB redéfinit les applications RF et micro-ondes

Le monde de la technologie RF et des micro-ondes est témoin d'un changement de paradigme avec l'introduction du PCB TMM10.et composites polymères thermodurcissables, le PCB TMM10 offre des performances, une fiabilité et une durabilité inégalées.Ce matériau de pointe en PCB va transformer l'industrie..

Des performances et une fiabilité inégalées

Exploration des propriétés avancées du PCB TMM10

Le PCB TMM10 possède une constante diélectrique impressionnante (εProcess) de 9,20 ± 0,23 à 10 GHz, assurant une transmission fiable du signal.déterminée par la méthode de la longueur de phase différentielleEn outre, le faible facteur de dissipation (0,0022) minimise la perte de signal et préserve l'intégrité du signal.

Fiabilité dans des conditions extrêmes: stabilité thermique et faible facteur de dissipation

Le coefficient de dilatation thermique du PCB TMM10, correspondant au cuivre, atténue les contraintes mécaniques et assure son intégrité même dans des environnements à température fluctuante.d'une teneur en carbone de moins de 10%, mais n'excédant pas 10% en poidsEn outre, sa conductivité thermique exceptionnelle de 0,76 W/m/K à 80°C facilite une dissipation de chaleur efficace.

Intégration transparente rendue facile: Compatibilité avec Gerber RS-274-X

Le PCB TMM10 s'intègre parfaitement aux logiciels de conception et aux processus de fabrication existants, grâce à sa compatibilité avec les illustrations de Gerber RS-274-X.Cette fonctionnalité simplifie la transition de la conception à la production, économisant temps et effort.

Applications populaires et perspectives futures

Transmission de signal optimisée: le rôle du PCB TMM10 dans les amplificateurs et les filtres de puissance

Le PCB TMM10 est un changeur de jeu dans les amplificateurs de puissance, les filtres et les coupleurs, assurant une transmission et une amplification optimales du signal.Ses performances exceptionnelles permettent aux circuits RF et micro-ondes de fournir des résultats supérieurs.

Au-delà du ciel: l'impact du PCB TMM10 sur les systèmes de communication par satellite

Le PCB TMM10 joue un rôle essentiel dans les systèmes de communication par satellite, permettant un transfert de données fluide et une réception fiable du signal.Sa durabilité et sa stabilité thermique en font un choix idéal pour les applications spatiales.

Conclusion

Façonner le futur: progrès et innovations dans la technologie des PCB TMM10

Le PCB TMM10 révolutionne les applications RF et micro-ondes avec ses propriétés exceptionnelles et ses performances inégalées.De sa transmission fiable du signal à une gestion thermique efficace et une résistance chimiqueLes progrès et les innovations continuels du PCB TMM10 promettent de débloquer de nouvelles frontières dans la conception et la fabrication électroniques.Embrassez l'avenir avec le PCB TMM10 et débloquez le plein potentiel de vos projets RF et micro-ondes.
