| Mettre en évidence: | Kappa 438 PCB est une substance chimique,panneau de carte PCB de 2 couches,Matériau de PCB à base d'or par immersion |
||
|---|---|---|---|
Le Kappa 438 PCB est une carte de circuit imprimé de pointe utilisée dans un large éventail d'applications qui exigent des performances et une fiabilité électriques exceptionnelles.Fabriqués à partir de composites céramiques à base d'hydrocarbures renforcés de verre, ce matériau PCB offre de nombreux avantages par rapport aux cartes FR-4 conventionnelles, ce qui en fait un choix idéal pour les conceptions électroniques avancées.38 et un facteur de dissipation impressionnant, le PCB Kappa 438 offre une intégrité du signal améliorée et une stabilité thermique supérieure, garantissant des performances optimales même dans des conditions difficiles.
Principales caractéristiques et avantages:
1Plate-forme thermoset hydrocarburée renforcée par verre: le PCB Kappa 438 hérite de la facilité de fabrication et des capacités d'assemblage associées aux cartes FR-4,simplifier la transition vers des performances électriques plus élevées si nécessaire.
2. Dk adapté aux normes industrielles FR-4: avec une valeur de Dk de 4.38, ce PCB offre un parcours de mise à niveau sans heurts du FR-4, facilitant une transition en douceur sans compromettre les performances électriques.
3. Tolérance à la Dk et à l'épaisseur plus serrées que les cartes FR-4: le PCB Kappa 438 garantit des performances de circuit cohérentes en fournissant des tolérances à la Dk et à l'épaisseur plus serrées que les cartes FR-4.
4. bas CTE de l'axe Z et Tg élevé: doté d'un faible coefficient d'expansion thermique (CTE) et d'une température de transition en verre élevée (Tg), ce PCB offre une flexibilité de conception améliorée,une fiabilité accrue du trou plaqué (PTH), et compatibilité avec les processus d'assemblage automatisés.
5Laminat ignifuge: conforme aux normes UL 94 V-0, le PCB Kappa 438 garantit une excellente ignifuge, améliorant ainsi la sécurité dans diverses applications.
| Les biens immobiliers | Valeur typique Kappa 438 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique | 4.38 | Z | - | 2.5 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation bronzage, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Coefficient thermique de la constante diélectrique e | - 21 ans | - | en ppm/°C | 10 GHz (-50 à 150°C) | Modifié IPC-TM-650 2.5.5.5 |
| Résistance au volume | 2.9 x 109 | - | MΩ•cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 |
| Résistance de surface | 6.2 x 107 | - | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 |
| La résistance électrique | 675 | Z | V/mil | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
| Résistance à la traction | 16 12 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Résistance à la flexion | 25 19 | MD CMD | KPSI | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 |
| Stabilité dimensionnelle | - 0,48 à 0.59 | MD CMD | mm/m | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39a |
| Coefficient de dilatation thermique | 13 | X | en ppm/°C | -55 à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conductivité thermique | 0.64 | Z | W/(m.K) | 80°C | Pour les appareils de traitement de l'air |
| Temps de délamination (T288) | > 60 | - | minutes | 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:3.40 |
| Absorption de l'humidité | 0.07 | - | % | Le 24/23. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 |
| Module des jeunes | 2264 2098 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible | 2337 2123 | MD CMD | KPSI | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 |
| Faites une fleur. | 0.03 | - | % | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.22C |
| Le tour | 0.08 | - | % | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.22C |
| Résistance de la pellicule du cuivre après le stress thermique | 5.8 | - | Poids en pouces | 1 once (35 μm) de feuille | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 |
| Intégrabilité | V-0 | - | - | - | Les produits |
| Gravité spécifique | 1.99 | - | g/cm3 | - | Pour les appareils à commande numérique |
| Compatible avec les procédés sans plomb | - Oui, oui. | - | - | - |
Détails de construction:

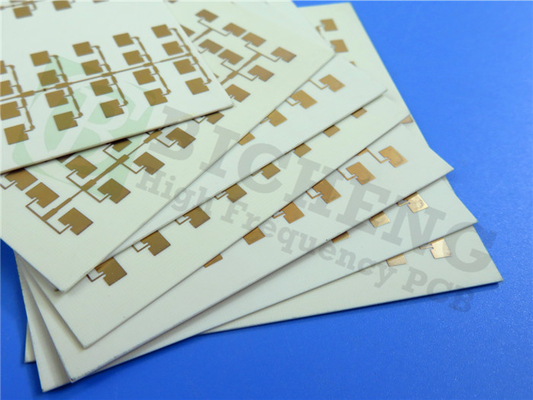

Le Kappa 438 PCB est un PCB rigide à deux couches avec une épaisseur de cuivre de 35 μm sur chaque couche.L'épaisseur de la planche finie est de 00,6 mm, avec une couche extérieure de cuivre de 1 oz (1,4 mil).
Le PCB est doté d'une finition en or d'immersion de haute qualité, offrant une excellente soudabilité et une résistance à la corrosion.garantir sa fiabilité.
Applications polyvalentes:
Le PCB Kappa 438 trouve ses applications dans un large éventail d'industries et de technologies, notamment:
- WiFi de niveau opérateur/accès assisté sous licence (LAA): fournir une connectivité sans fil robuste pour les environnements réseau exigeants.
- Systèmes de petites cellules et d'antennes distribuées (DAS): permettre une communication sans fil efficace dans les zones densément peuplées.
- Communication entre véhicules/entre véhicules et infrastructures (V2X): faciliter l'échange de données sécurisé et fiable dans les systèmes de communication automobile.
- Segments Internet des objets (IoT): renforcement des appareils domestiques intelligents et des compteurs sans fil grâce à une connectivité transparente et à des fonctionnalités avancées.
Norme IPC-Classe 2 et disponibilité dans le monde entier:
Le Kappa 438 PCB est conforme à la norme IPC-Classe 2, assurant une fabrication de haute qualité et le respect des réglementations de l'industrie.le rendre accessible aux clients du monde entier.
Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com.Découvrez les performances exceptionnelles et la fiabilité du PCB Kappa 438 pour votre prochain projet de conception électronique.
| Matériau du PCB: | Céramique hydrocarbonique renforcée de verre |
| Nom: | Le Kappa 438 |
| Constante diélectrique: | 4.38 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Débloquer le potentiel de Kappa 438 PCB: une plongée profonde dans ses caractéristiques avancées et ses applications
Introduction:
Le PCB Kappa 438 est à l'avant-garde des progrès technologiques, offrant une foule de fonctionnalités avancées et des performances électriques exceptionnelles.Fabriqués à partir de composites céramiques à base d'hydrocarbures renforcés de verre, ce matériau de PCB établit de nouvelles normes en matière de fiabilité et d'intégrité du signal.
Dévoilant les propriétés supérieures du PCB Kappa 438
Au cœur du PCB Kappa 438 se trouve sa constante diélectrique exceptionnelle (Dk) de 4,38 à 2,5 GHz.tout en fournissant une voie de mise à niveau pour une performance électrique amélioréeAvec un facteur de dissipation de 0,005 à 10 GHz/23°C, le PCB Kappa 438 garantit une perte de signal minimale et une performance globale améliorée.
Amélioration des performances électriques: la constante diélectrique adaptée (Dk)
L'une des caractéristiques les plus remarquables du PCB Kappa 438 est sa Dk adaptée aux normes FR-4 de l'industrie.38, ce PCB offre une transition facile lorsque des performances électriques plus élevées sont requises. Les concepteurs peuvent améliorer leurs conceptions sans compromettre la compatibilité ou les performances,ce qui rend le Kappa 438 PCB un choix polyvalent pour diverses applications.
Performance du circuit cohérente: tolérance plus étroite de Dk et d'épaisseur
Pour les concepteurs, il est crucial d'obtenir des performances de circuit cohérentes.Cela garantit que chaque circuit fonctionne de manière fiable, offrant des résultats cohérents tout au long du processus de production.
Fiabilité inégalée: faible CTE de l'axe Z et Tg élevé
La fiabilité est une priorité absolue dans les conceptions électroniques, et Kappa 438 PCB offre sur ce front avec son faible coefficient d'expansion thermique (CTE) sur l'axe Z et sa température de transition en verre élevée (Tg).Ces propriétés permettent une meilleure souplesse de conception, une fiabilité améliorée des trous placés (PTH) et une compatibilité avec les processus d'assemblage automatisés.
Sécurité d'abord: laminat ignifuge pour une protection supplémentaire
La sécurité est primordiale dans les appareils électroniques, et le stratifié ignifuge de Kappa 438 PCB garantit la tranquillité d'esprit.ce matériau de PCB offre une excellente résistance à la flamme, minimisant le risque d'incendie et assurant la sécurité des utilisateurs et des dispositifs.
Applications polyvalentes: exploration du large éventail de cas d'utilisation
Les applications du PCB Kappa 438 sont vastes et variées.Des réseaux Wi-Fi de niveau opérateur et des systèmes de petites cellules aux communications véhicule-véhicule/véhicule-infrastructure et aux segments IoT tels que les maisons intelligentes et les compteurs sans fil"Kappa 438 PCB excelle dans la satisfaction des exigences des applications de communication à haute vitesse, à haute fréquence et à haute fiabilité.
Qualité élevée: respect des normes IPC de classe 2
Kappa 438 PCB est fourni avec la plus grande précision et le respect des normes IPC-Classe 2. Cela garantit une qualité constante, des performances fiables et une compatibilité avec les normes de l'industrie.Avec des mesures rigoureuses de contrôle de la qualité, vous pouvez faire confiance à Kappa 438 PCB pour répondre et dépasser vos attentes.
Disponibilité dans le monde entier: accès au Kappa 438 PCB partout
Peu importe où vous êtes, Kappa 438 PCB est disponible dans le monde entier.accéder à ce matériau PCB haute performance est pratique et sans tracas.
Conclusion: Débloquez le potentiel de Kappa 438 PCB pour votre prochain projet
En conclusion, le PCB Kappa 438 est un changement majeur dans le monde des circuits imprimés, avec sa constante diélectrique exceptionnelle, sa fiabilité supérieure et ses applications polyvalentes.il permet aux concepteurs de débloquer de nouvelles possibilités dans leurs conceptions électroniquesAyez confiance dans les performances inégalées de Kappa 438 PCB et portez vos projets à de nouveaux sommets de succès.
