| Matériel: | Hydrocarbures / céramique / verre tissé | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.9mm | Taille du circuit imprimé: | 146.15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm |
| Poids de cuivre: | couches extérieures de 1 oz (1,4 ml) | Masque de soudure: | Verte |
| Finition extérieure: | or d'immersion | ||
| Surligner: | Plaque de circuits imprimés RF pour antenne,Plaque de PCB à antenne en cuivre à double couche,Les émissions de dioxyde de carbone et de dioxyde de carbone |
||
Une brève introduction

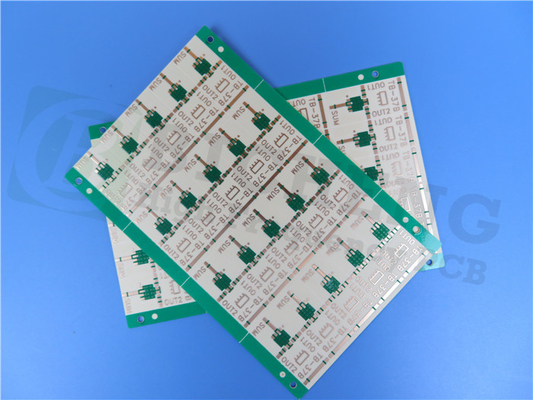

Ce PCB rigide à deux couches est équipé d'un empilement avec une couche de cuivre de 35 μm, un noyau Rogers RO4725JXR de 30,7 mil (0,780 mm) et une couche de cuivre de 35 μm. Il a une épaisseur de carte finie de 0.9 mm et un poids de Cu fini de 1 oz (1Les détails de construction comprennent des dimensions de planche de 146,15 mm x 60,8 mm, une trace minimale/espace de 5/6 mil, et une taille minimale de trou de 0,5 mm.Il n'a pas de voies aveugles et a une épaisseur de revêtement de 20 μm.
Le PCB utilise de l'or immersion comme finition de surface, avec un masque de soudure supérieur vert et aucun masque de soudure inférieur.un essai électrique à 100% est effectué pour assurer la qualitéLes illustrations fournies sont sous la forme de fichiers Gerber RS-274-X et le PCB est conforme à la norme de qualité IPC-Classe 2.
Avec un total de 54 composants et 67 plaquettes, ce PCB comporte 67 plaquettes SMT supérieures, pas de plaquettes SMT inférieures, 249 voies et 3 filets.Il est couramment utilisé dans des applications telles que les antennes de stations de base cellulaires et les amplificateurs de puissance.
| Paramètres | Les valeurs |
| Type de PCB | PCB rigide à deux couches |
| Couche de cuivre | 35 μm |
| Le noyau Rogers RO4725JXR | 300,7 mil (0,780 mm) |
| Couche de cuivre2 | 35 μm |
| Dimensions du tableau | 146.15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm |
| Traces/espace minimaux | 5/6 millilitres |
| Taille minimale du trou | 0.5 mm |
| Les voies aveugles | Je ne veux pas. |
| Épaisseur du panneau fini | 0.9 mm |
| Poids cu fini | couches extérieures de 1 oz (1,4 ml) |
| Via épaisseur de revêtement | 20 μm |
| Finition de surface | Or par immersion |
| Le haut de la sérigraphie | Je ne veux pas. |
| Vêtements de soie de fond | Je ne veux pas. |
| Masque de soudure supérieur | Verte |
| Masque de soudure inférieure | Je ne veux pas. |
| Test électrique | 100% avant expédition |
| Composants | 54 |
| Nombre total de plaquettes | 67 |
| Les plaquettes à trous | 0 |
| Les plaquettes SMT supérieures | 67 |
| Pads SMT en bas | 0 |
| Les voies | 249 |
| Réseaux | 3 |
| Type d'œuvre fournie | Le Gerber RS-274-X |
| Norme de qualité | Classe IPC-2 |
| Disponibilité | Dans le monde entier |
| Applications typiques | Antennes et amplificateurs de puissance des stations de base cellulaires |
Caractéristiques/avantages:
Les PCB RF RO4725JXR offrent une gamme d'avantages en raison de leurs propriétés uniques:
PIM réduit:Ces PCB présentent une intermodulation passive réduite, ce qui améliore la qualité du signal et réduit les interférences.
Faible perte d'insertion:Avec un diélectrique à faible perte et une feuille de profil bas, ces PCB minimisent la perte de signal pendant la transmission.
R.O.4725JXR Dk 2.55:La constante diélectrique de 2,55 assure une performance électrique constante et une compatibilité avec les matériaux standard à base de PTFE.
Les PCB sont également dotés d'un remplissage unique et de microsphères fermées, ce qui offre des avantages supplémentaires:
Faible densité:Avec une densité de seulement 1,27 gm/cm3, ces PCB sont environ 30% plus légers que les panneaux PTFE/verre, ce qui permet de réduire le poids dans les applications.
CTE (coefficient d'expansion thermique) bas sur l'axe Z de 25,6 ppm/°C: Cette propriété assure une stabilité dimensionnelle et des performances fiables à travers les variations de température.
D'autres caractéristiques notables incluent:
Tg élevé (> 280°C):La température élevée de transition du verre permet une flexibilité de conception et une compatibilité avec les processus d'assemblage automatisés.
TCDk faible (+34 ppm/°C):Le faible coefficient thermique de la constante diélectrique assure des performances de circuit cohérentes, minimisant les variations dues aux changements de température.
Système de résine thermodurcissable/remplisseur spécialement conçu:Cette formulation offre une facilité de fabrication et une compatibilité avec les procédés de perforation (PTH).
En outre, les stratifiés RO4725JXR sont respectueux de l'environnement:
Compatibilité des procédés sans plomb:Ces PCB sont adaptés aux procédés de soudure sans plomb.
Conforme à la directive RoHS:Ils répondent aux exigences de la directive sur la restriction des substances dangereuses (RoHS).
Les applications typiques des PCB RO4725JXR incluent les antennes de stations de base cellulaires, etc.
| Types et marques de substrat | FR-4 standard, FR-4 à haute Tg, matériaux à haute fréquence, polyimide/PET, matériaux souples |
| Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic et autres fournisseurs d'électronique | |
| Types de planches | Les circuits imprimés rigides, les circuits imprimés flexibles, les circuits imprimés rigide-flexibles, les circuits imprimés hybrides, les circuits imprimés HDI |
| Modèle CCL | Les tests sont effectués sur des échantillons d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantill |
| Rogers Corp:Pour les appareils de traitement des eaux usées, il convient d'utiliser les méthodes suivantes: RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| Taconic:Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'autorité compétente. | |
| Composites en PTFE F4B:(DK2,2 DK2,65 DK2,85 DK2.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2) | |
| Taille maximale de livraison | Pour les appareils à commande numérique |
| Épaisseur minimale du panneau fini | L≤2L: 0,15 mm; 4L: 0,4 mm |
| Épaisseur maximale du panneau fini | 100,0 mm |
| Les trous enterrés à l'aveugle (non croisés) | 0.1 mm |
| Ratio d'aspect maximal du trou | 15:01 |
| Diamètre minimal du trou de forage mécanique | 0.1 mm |
| Tolérance au travers du trou | +/- 0,0762 mm |
| Tolérance au trou de pressage | +/- 0,05 mm |
| Tolérance des trous en cuivre non plaqué | +/- 0,05 mm |
| Nombre maximal de couches | 32 |
| Couche interne et externe Épaisseur maximale du cuivre | 12 oz |
| Tolérance minimale du trou de forage | +/- 2 millilitres |
| Tolérance minimale de couche à couche | +/- 3 millilitres |
| Largeur minimale de ligne/espacement | 3 millilitres ou 3 millilitres |
| Diamètre BGA minimum | 8 millions |
| Tolérance à l'impédance | Le système de régulation de la fréquence de l'électricité doit être conforme aux prescriptions du présent règlement.50Ω ± 10% |
| Processus de traitement de surface | HASL au plomb/sans plomb, or par immersion, argent par immersion, étain par immersion, OSP, ENIG, ENEPIG, encre au carbone, masque pealable, doigt d'or, etc. |
