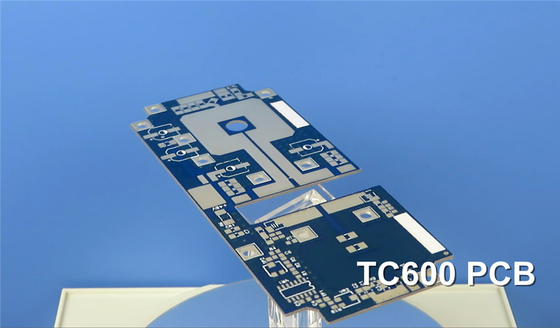

Aujourd'hui, nous allons discuter du PCB à micro-ondes TC600, qui est un type de circuit imprimé à conductivité thermique améliorée.
Le stratifié Rogers TC600 est un composite tissé en fibre de verre renforcé, rempli de céramique, à base de PTFE, conçu pour fournir un transfert de chaleur amélioré grâce à une haute conductivité thermique,tout en réduisant les pertes diélectriques et d'insertionL'augmentation de la conductivité thermique offre plusieurs avantages, notamment une meilleure gestion de la puissance, une meilleure fiabilité des appareils et une réduction des points chauds.
Examinons de plus près les propriétés du matériau TC600, y compris ses caractéristiques électriques, thermiques, mécaniques et physiques.
TC600 Propriétés typiques:
1. Constante diélectrique: la constante diélectrique du TC600 est de 6,15 à 1,8 MHz en utilisant la méthode de la cavité résonnante. Elle est également de 6,15 à 10 GHz selon les tests IPC TM-650.
2Facteur de dissipation: le facteur de dissipation est de 0,0017 à 1,8 GHz et de 0,002 à 10 GHz, selon les tests IPC TM-650.
3Coefficient de température de la constante diélectrique (TCDk): la TCDk est de 75 ppm/oC, ce qui indique que la constante diélectrique de TC600 reste stable sur une large plage de températures.
| Les biens immobiliers | Unité | Valeur | Méthode d'essai |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @1,8 MHz | - | 6.15 | Cavité de résonance |
| @10 GHz | - | 6.15 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @1,8 GHz | - | 0.0017 | Cavité de résonance |
| @10 GHz | - | 0.002 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température de la constante diélectrique: TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 ans. | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | 62 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 240 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | 512 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | 572 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | ppm/oC | 9, 9 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | ppm/oC | 35 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | 1.5 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | 10 (1,8) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150 °C) | Lb/in (N/mm) | 10 (1,8) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module des jeunes | Le nombre de points de contact est le suivant: | 280 (1930) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 9.60/9.30 (66/64) Les produits de base sont les suivants: | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 5.0/4.30 (34/30) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | Pour les appareils à commande numérique | |
| Ratio de Poisson | - | Pour l'utilisation dans les machines à coudre | |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.02 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 2.9 | ASTM D792 Méthode A |
| Conductivité thermique (axe z) | Pour les appareils électroniques | 1.1 | Pour l'utilisation dans les machines de traitement de l'air |
| Conductivité thermique (x, y) | Pour les appareils électroniques | 1.4 | Pour l'utilisation dans les machines de traitement de l'air |
| Température spécifique | J/gK | 0.94 | Pour l'utilisation dans les machines de traitement de l'air |
| Intégrabilité | classe | V0 | L'utilisation de l'équipement |
| Dégazage de la NASA, 125oC, ≤10- 6torrent | |||
| Perte de masse totale | % | 0.02 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0 | Les données sont fournies par la NASA SP-R-0022 |
4Propriétés électriques: le TC600 présente une bonne résistivité de volume et une bonne résistivité de surface, avec une résistance électrique de 850 Volts/mil ou 34 Kv/mm.et la résistance à l'arc est supérieure à 240 secondes.
5Propriétés thermiques: TC600 a une température de décomposition supérieure à 512 °C. Les valeurs T260, T288 et T300 sont toutes supérieures à 60 minutes, ce qui indique une excellente stabilité thermique.Il a également un faible coefficient de dilatation thermique Z-Direction (CTE), fournissant des performances fiables du revêtement à travers le trou.
6Propriétés mécaniques: le TC600 démontre une résistance à la pellicule de 10 lb/in, un module de Young de 280 kpsi, une résistance à la flexion de 9,6 kpsi et une résistance à la traction de 5,0 kpsi.
7. Propriétés physiques: le TC600 a une absorption d'eau extrêmement faible de 0,02%, une densité de 2,9 g/cm3 et une conductivité thermique élevée de 1,1 W/mK dans la direction Z.94 J/gK et une flammabilité de 94V0.
8Dégazage: le TC600 présente une perte de masse totale aussi faible que 0,02%, ce qui indique d'excellentes propriétés de dégazage.
Capacité des PCB (TC600):
Nous offrons différents niveaux de couches, y compris les PCB mono- ou double-faces, multi-couches et hybrides.et 60mil (1.524 mm) pour répondre à différentes exigences de conception.
Nos PCB sont disponibles avec des poids en cuivre de 1 oz (35 μm) et 2 oz (70 μm), offrant une flexibilité pour des applications spécifiques.
La taille maximale de nos PCB est ≤ 400 mm x 500 mm, pour un large éventail d'applications.
Nous offrons une variété de couleurs de masques de soudure, y compris le vert, le noir, le bleu, le jaune, le rouge, et plus encore.
En outre, nos options de finition de surface comprennent l'or immersion, le niveau de soudure à air chaud (HASL), l'argent immersion, l'étain immersion, le cuivre nu, OSP, plaqué en or pur, et d'autres,permettant de choisir différents produits pour la finition finale du PCB.
| Matériau du PCB: | PTFE rempli de céramique/fibre de verre tissée |
| Nom: | TC600 |
| Constante diélectrique: | 6.15 (10 GHz) |
| Facteur de dissipation: | 0.002 (10 GHz) |
| Nombre de couches: | PCB à une face, double face, multicouche, PCB hybride |
| Épaisseur diélectrique: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) ou plus |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion, le niveau de soudage à l'air chaud (HASL), l'argent par immersion, l'étain par immersion, le cuivre nu, l'OSP, l'or pur plaqué, etc. |
Conclusion:
Les circuits imprimés TC600 (PCB) sont conçus pour offrir une meilleure gestion thermique, ce qui les rend idéaux pour les applications de signaux RF de haute puissance.
avec une conductivité thermique élevée, une faible tangente de perte, un faible coefficient de dilatation thermique (CTE) et une stabilité de phase à température,Les cartes TC600 offrent des performances et une fiabilité améliorées dans les applications à haute puissance.
Ils conviennent aux amplificateurs de puissance, coupleurs, filtres, petites antennes d'empreinte, antennes de diffusion audio numérique (DAB), GPS et antennes de lecteur RFID portatives, entre autres.
Nous espérons que cette information vous a été utile et nous attendons avec impatience de vous revoir la prochaine fois.
