Aujourd'hui, nous allons discuter de l'AD250C, un micro-ondes commercial et un matériau stratifié RF conçu avec une constante diélectrique faible et étroitement contrôlée.
Les stratifiés AD250C sont des matériaux à base de PTFE renforcés de fibre de verre.Le renforcement en verre tissé assure une bonne traçabilité du circuit et permet la fabrication de cartes de circuits imprimés à haut rendement.
Plongeons dans la feuille de données pour explorer les propriétés d'AD250C.
AD250C Propriétés typiques:
PIM: les valeurs PIM typiques utilisant une feuille de cuivre ED traitée inversement sont de -159 dBc à 30 millimètres d'épaisseur et de -163 dBc à 60 millimètres d'épaisseur.Ces valeurs sont obtenues par des tests PIM approfondis à Rogers à l'aide d'un, méthode réfléchie sur un véhicule d'essai à microstrip de 50Ω.
Constante diélectrique: la valeur de processus est de 2,52 à 10 GHz, avec des valeurs de conception Dk à 2.5Cette valeur spécifique est destinée aux applications d'antenne.
Facteur de dissipation: à 10 GHz, le facteur de dissipation est de 0.0013, ce qui indique une perte très faible.
TCDk (coefficient thermique de la constante diélectrique): AD250C a un TCDk de -117 ppm/oC, qui est considéré comme un nombre de niveau moyen.
Résistivité de volume: AD250C présente une résistivité de volume de 4,8 x 108 Mohm/cm, et la résistivité de surface est de 4,1 x 107 Mohm, qui sont toutes deux très bonnes.
Résistance électrique: la résistance électrique est de 979 V/mil conformément à la norme IPC TM-650 2.5.6.2.
Décomposition diélectrique: AD250C a une décomposition diélectrique supérieure à 40 kV.
Passons aux propriétés thermiques:
| Propriétés électriques | AD250C | Unités | Conditions d'essai | Méthode d'essai | |
| PIM (30mil/60mil) | -159/-163 -Qu'est-ce qui est arrivé? | dBc | Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 | Rogers Intérieur 50 ohms | |
| Constante diélectrique (processus) | 2.52 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante diélectrique (conception) | 2.50 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Facteur de dissipation (processus) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient thermique de la constante diélectrique | -117 | en ppm/oC | 0°C à 100°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 4.8 x 108 | Pour les produits chimiques: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 4.1 x 107 | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Resistance électrique (résistance diélectrique) | 979 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | > 40 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Propriétés thermiques | |||||
| Température de décomposition (T)d) | > 500 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Coefficient de dilatation thermique - x | 47 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 29 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 196 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Conductivité thermique | 0.33 | Pour les appareils électroniques | - | Direction Z | Pour les appareils de traitement de l'air |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Résistance à la peeling du cuivre après stress thermique | 2.6 Le secteur privé |
N/mm (lb/in) | 10s @ 288 ̊C | Foil de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% de RH | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Métode d'essai IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle (MD/CMD) | 0.02/0. Je vous en prie.06 | en mils/pouce | après la gravure + cuisson | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | - | L'utilisation de l'équipement |
| Absorption de l'humidité | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.28 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.813 | J/g°K | 2 heures à 105 °C | - | Pour l'utilisation dans les machines à coudre |
Température de décomposition (Td): AD250C dépasse 500oC, mesurée en cuisson pendant 2 heures à 105oC, avec une perte de poids de 5% selon l'IPC TM-650 2.3.40.
Coefficient de dilatation thermique: les axes X et Y présentent un niveau médian de coefficient de dilatation thermique, tandis que la direction Z présente une valeur légèrement inférieure de 196 ppm/oC.
Conductivité thermique: AD250C a une conductivité thermique de 0,33 W/m/K, ce qui est à un niveau général.
Continuons avec les caractéristiques mécaniques:
Résistance à l'écaillage: la résistance à l'écaillage d'une once de feuille de cuivre après stress thermique est de 2,6 N/mm, selon l'IPC TM-650.
Résistance à la flexion: dans la direction de la machine (MD), la résistance à la flexion est de 8,8 MPa, tandis que dans la direction transversale de la machine (CMD), elle est de 6,4 MPa.
Résistance à la traction: la résistance à la traction est de 6,0 MPa en MD et de 5,6 MPa en CMD.
Module de flexibilité: dans le MD, le module de flexibilité est de 885 MPa, et dans le CMD, il est de 778 MPa.
Stabilité dimensionnelle: AD250C présente une stabilité dimensionnelle de 0,02 mils/pouce dans la direction de la machine et de 0,06 mils/pouce dans la direction transversale.
Maintenant, explorons les caractéristiques physiques:
Flammabilité: AD250C est conforme à la norme 94V0.
Absorption de l'humidité: AD250C absorbe seulement 0,04% d'humidité.
Capacité thermique spécifique: la capacité thermique spécifique est de 0,813 J/g K et la densité est de 2,28 g/cm3.

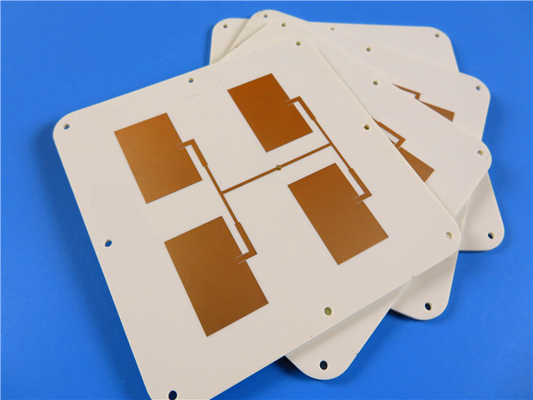

Options de PCB: Bicheng PCB peut fournir des cartes à face unique, des cartes à double face, des cartes multicouches et des types hybrides en utilisant AD250C. Les épaisseurs standard sont de 20 mils, 30 mils et 60 mils.
Épaisseur du cuivre: le cuivre fini sur les voies ferrées peut être de 1 oz et 2 oz.
Taille maximale des PCB: la taille maximale des matériaux AD250C est de 400 mm sur 500 mm, ce qui permet d'avoir une seule carte ou plusieurs modèles sur un panneau.
Masque de soudure: Bicheng PCB propose des couleurs de masque de soudure telles que le vert, le noir, le bleu, le rouge et le jaune.
Possibilités de revêtement: Il existe différentes options de revêtement pour les tampons, notamment l'or immersion, le HASL, l'argent immersion, l'étain immersion, l'OSP, l'or pur, l'ENEPIG et le cuivre nu.
| Matériau du PCB: | Composites tissés en fibre de verre/céramique remplis à base de PTFE |
| Nom: | AD250C |
| Constante diélectrique: | 2.50 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à une face, double face, PCB multicouche, PCB hybride |
| Épaisseur diélectrique: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur plaqué, l'ENEPIG, le cuivre nu, etc. |
Les PCB AD250C trouvent des applications dans une variété d'industries, y compris l'infrastructure cellulaire pour les antennes de la station de base, les systèmes d'antenne télématique automobile et les antennes de radio par satellite commerciales.L'excellente performance PIM du AD250C, avec des valeurs PIM supérieures à -157 dBc, en fait un choix idéal pour les concepteurs d'antennes qui souhaitent obtenir une transmission de signal de haute qualité.et des propriétés thermiques fiables font de l'AD250C un choix fiable pour les applications à haute fréquence où les performances et la stabilité sont cruciales.
