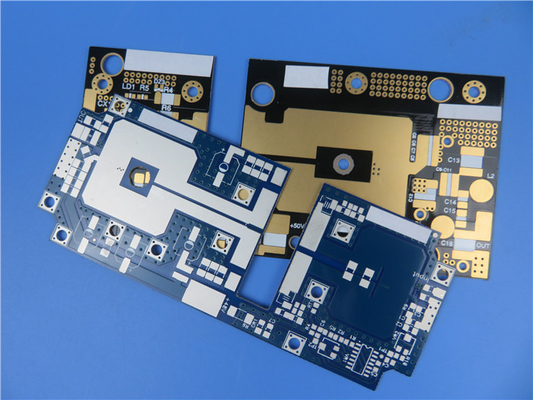

| Surligner: | Les PCB sont construits sur des substrats de 25 millilitres.,Double panneau dégrossi de carte PCB,Plaque de PCB en fibre de verre remplie de céramique |
||
|---|---|---|---|
Aujourd'hui, je suis heureux d'être l'hôte alors que nous plongeons dans le monde des PCB RF-60TC à haute fréquence, qui offrent une dissipation de chaleur améliorée et des pertes remarquablement faibles.
RF-60TC est un matériau PCB haute performance qui combine PTFE et des substrats en fibre de verre remplis de céramique.offrant une dissipation thermique diélectrique supérieure et des pertes minimalesCe matériau unique permet de réduire les températures de fonctionnement pour les applications à haute puissance et améliore les performances et l'efficacité pour les applications d'antennes miniaturisées dans le segment de marché de 6,15 DK.
Maintenant, explorons les propriétés détaillées de RF-60TC.
RF-60TC Propriétés typiques
La constante diélectrique (Dk) de RF-60TC est de 6,15 ± 0,15 à 10 GHz, tandis que la tangente de perte diélectrique (Df) est impressionnante 0.002.
En termes de propriétés électriques, le RF-60TC possède une tension de rupture diélectrique de 55 kV et une résistance diélectrique de 550 V/mil.
En outre, le RF-60TC présente une excellente résistance à l'arc, qui dure plus de 180 secondes.0 x 10^8 Mohm.
Si l'on se concentre sur les propriétés mécaniques, la résistance à la flexion dans la direction de la machine (MD) est de 10 000 psi, tandis que dans la direction transversale (CD), elle est de 9 000 psi.
Pour la résistance à la traction, RF-60TC démontre 9 000 psi dans le MD et 7 000 psi dans le CD.
Le module de Young dans le MD est mesuré à 721 kpsi, et le rapport de Poisson dans le MD est de 0.155.
| Les biens immobiliers | Unité | Valeur RF-60TC | Méthode d'essai |
| Propriétés électriques | |||
| Dk @ 10 GHz | 6.15 ± 0.15 | IPC-650 2.5.5.5.1 (modifié) | |
| Df @ 10 GHz | 0.002 | IPC-650 2.5.5.5.1 (modifié) | |
| Décomposition diélectrique | KV | 55 | IPC-650 2.5.6 |
| Résistance diélectrique | V/mil (V/mm) | 550 (21.654) | IPC-650 2.5.6.2 |
| Résistance à l'arc | Deux secondes | > 180 | IPC-650 2.5.1 |
| Résistance de surface | Je vous en prie. | 1.0 x 108 | IPC-650 2.5.17.1 (après humidité) |
| Résistance au volume | Mohm/cm | 1.0 x 108 | IPC-650 2.5.17.1 (après humidité) |
| Propriétés mécaniques | |||
| Résistance à la flexion (MD) | PSI (N/mm)2) | 10 000 (69) | IPC-650 2.4.4 |
| Résistance à la flexion (CD) | PSI (N/mm)2) | 9 000 (62) | IPC-650 2.4.4 |
| Résistance à la traction (MD) | PSI (N/mm)2) | 9 000 (62) | IPC-650 2.4.19 |
| Résistance à la traction (CD) | PSI (N/mm)2) | 7000 (48) | IPC-650 2.4.19 |
| Module du jeune (MD) | Le nombre d'étoiles est le plus élevé.2) | 721 (4971) | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 |
| Ratio de poisson (MD) | 0.155 | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 | |
| Stabilité dimensionnelle (MD) | Mils/in | 0.01 | IPC-650 2.4.39 Partie 5.4 (après cuisson) |
| Stabilité dimensionnelle (CD) | Mils/in | 0.69 | IPC-650 2.4.39 Partie 5.4 (après cuisson) |
| Stabilité dimensionnelle (MD) | Mils/in | 0.06 | IPC-650 2.4.39 Sec. 5.5 (Tensions thermiques) |
| Stabilité dimensionnelle (CD) | Mils/in | 0.8 | IPC-650 2.4.39 Sec. 5.5 (Tensions thermiques) |
| Propriétés thermiques | |||
| Conductivité thermique (non couverte) | R/M*K | 0.9 | IPC-650 2.4.50 |
| Conductivité thermique (CH) | R/M*K | 1 | IPC-650 2.4.50 |
| Conductivité thermique (C1/C1) | R/M*K | 1.05 | IPC-650 2.4.50 |
| TCDk | en ppm/°C | - Il y en a trois.581 | |
| Le CTE (axe X, Y) | en ppm/- Je ne sais pas.C | 9.9 | IPC-650 2.4.41 (RT-150)- Je ne sais pas.C) Les |
| Le CTE (axe Z) | en ppm/- Je ne sais pas.C | 40 | IPC-650 2.4.41 (RT-150)- Je ne sais pas.C) Les |
| Propriétés physiques | |||
| Absorption de l'humidité | % | 0.03 | IPC-650 2.6.2.1 |
| Résistance à l' écaillage | Poids en pouces (N/mm) | 8 (1.43) | IPC-650 2.4.8 |
| Densité (gravité spécifique) | g/cm3 | 2.84 | IPC-650 2.3.5 |
| Température spécifique | J/gK | 0.94 | IPC-650 2.4.50 |
| Td (2% de perte de poids) | °C (°F) Les produits | 500 (930) | IPC - 650 2.4.24.6 / TGA |
| Td (5% de perte de poids) | °C (°F) Les produits | 515 (960) | IPC - 650 2.4.24.6 / TGA |
| Indice de flammabilité | V-0 | Les produits | |
En ce qui concerne la stabilité dimensionnelle, RF-60TC présente un changement dimensionnel minimal de 0,01 mils/in dans le MD après cuisson, alors que dans le CD, il est de 0,69 mils/in.la stabilité dimensionnelle atteint 00,06 mil/in dans le MD et 0,8 mil/in dans le CD.
En passant aux propriétés thermiques, le RF-60TC présente une excellente conductivité thermique.il atteint 1 W/MK et 1.05 W/MK, respectivement.
Le coefficient thermique de la constante diélectrique (TCDk) pour RF-60TC est de -3,581 ppm/°C et le coefficient de dilatation thermique (CTE) est de 9,9 ppm/°C pour les axes X et Y,avec une valeur légèrement supérieure de 40 ppm/°C pour l'axe Z.
En termes de propriétés physiques, RF-60TC présente un taux d'absorption d'humidité de seulement 0,03%.84 g/cm3 et une chaleur spécifique de 0.94 J/gK. La température de décomposition thermique (Td) du matériau est de 500°C pour une perte de poids de 2% et de 515°C pour une perte de poids de 5%. Il possède également un indice de flammabilité de V-0 selon UL 94.
Capacité des PCB (RF-60TC)
Chez Bicheng PCB, nous offrons une gamme complète de PCB, y compris les options monocouche, double couche, multicouche et hybride, toutes utilisant RF-60TC.
Les PCB RF-60TC sont disponibles dans différentes épaisseurs, en commençant par le plus fin à 5 mils et en augmentant en étapes de 5 mils, telles que 10 mils, 20 mils, 25 mils, 30 mils et 60 mils, entre autres.
Vous pouvez choisir entre 1 oz et 2 oz de cuivre fini pour les lignes de piste.
Nos circuits imprimés peuvent atteindre une taille maximale de 400 mm x 500 mm, pour accueillir une seule carte ou plusieurs conceptions dans un seul panneau.
Pour la personnalisation, nous offrons une sélection de couleurs de masque de soudure, y compris le vert, noir, bleu, rouge et jaune.
En outre, nous fournissons diverses options de finition de surface pour répondre aux diverses exigences de PCB.et de cuivre nu.
| Matériau de PCB: | à base de PTFE, en fibre de verre remplie de céramique |
| Nom: | RF-60TC |
| Constante diélectrique: | 6.15 |
| Nombre de couches: | Pour les PCB hybrides, les PCB à couche unique, double couche, multi-couche |
| Épaisseur du PCB: | 5 mil (0,127 mm); 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | HASL, or par immersion, argent par immersion, étain par immersion, OSP, ENEPIG, or pur et cuivre nu, etc. |
Les PCB RF-60TC trouvent une application dans un large éventail de domaines, y compris les amplificateurs de haute puissance, les antennes miniaturisées, les appareils GPS, les antennes de patch, les lecteurs RFID, les filtres, les couples et les satellites,entre autres.
Conclusion
Les PCB RF-60TC sont des stratifiés à support mécanique à haute conductivité thermique, offrant une conductivité thermique trois à cinq fois supérieure à celle des alternatives FR-4.Ces PCB excellent dans la dissipation de chaleur et sont idéaux pour les applications RF et micro-ondes de haute puissance nécessitant des performances efficaces et fiables.
