Nous vous présentons notre PCB nouvellement livré, construit sur des composites PTFE renforcés de fibres de verre Rogers DiClad 880 à l'avant-garde.stabilité dimensionnelle, et résistance chimique, ce qui en fait le choix idéal pour un large éventail de systèmes hautes performances.
Ce substrat de PCB présente un DK de 2,2 +/- 0,04 à 10 GHz/23°C et 1 MHz, ainsi qu'un facteur de dissipation de 0,0009 à 10 GHz/23°C et 0,0008 à 1 MHz.Il présente une TCDK de -160 ppm/°C allant de -10°C à 140°CEn outre, avec un taux d'absorption de l'humidité de seulement 0,02%, il surpasse les autres composites à base de PTFE dans des environnements humides.
Le substrat de PCB possède plusieurs caractéristiques clés: une tangente de perte extrêmement faible, une dégradation minimale du signal et une intégrité supérieure du signal.L'excellente stabilité dimensionnelle du substrat DiClad 880 garantit une performance constante même dans des environnements difficilesVous pouvez compter sur l'uniformité des performances du produit, qui assure un fonctionnement cohérent et fiable sur un large éventail de fréquences.
| Paramètre | Valeur |
| Nombre de couches | 1 à 32 |
| Matériaux de substrat | Pour les appareils de traitement des eaux usées, il convient d'utiliser les méthodes suivantes: RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (Tg élevé S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.) sont également utilisés pour le traitement de l'hyperthyroïdie.), FR-4 CTI élevé> 600V; Polyimide, PET; Noyau métallique, etc. |
| Taille maximale | Test en vol: 900*600 mm, test de fixation 460*380 mm, aucun test 1100*600 mm |
| Tolérance du tableau de bord | Pour les véhicules à moteur à combustion |
| Épaisseur des PCB | 0- 0,3937 " (0,40 mm à 10,00 mm) |
| Tolérance d'épaisseur ((T≥0,8 mm) | ± 8% |
| Tolérance d'épaisseur ((t<0,8 mm) | ± 10% |
| Épaisseur de la couche d'isolation | 0.00295" - 0.1969" (0.075mm - 5.00mm) Il est très facile de trouver un bon produit. |
| Piste minimale | 0.003" (0,075 mm) |
| Espace minimum | 0.003" (0,075 mm) |
| Épaisseur extérieure du cuivre | Pour les appareils à combustion interne |
| Épaisseur interne du cuivre | 17 μm à 350 μm (0,5 oz à 10 oz) |
| Forage de trou (mécanique) | 0.0079 " - 0,25 " (0,2 mm - 6,35 mm) |
| Le trou est terminé (mécanique) | 0.0039" à 0.248" |
| DiamètreTolérance (mécanique) | 0.00295 " (0,075 mm) |
| Enregistrement (mécanique) | 0.00197 " (0,05 mm) |
| Ratio d'aspect | 12:1 |
| Type de masque de soudure | LPI |
| Le pont Min Soldermask | 0.00315 " (0,08 mm) |
| Dégagement minimum du masque de soudure | 0.00197 " (0,05 mm) |
| Connectez-vous par Diamètre | 0- 0,0236 " (0,25 mm - 0,60 mm) |
| Tolérance de contrôle de l'impédance | ± 10% |
| Finition de surface | HASL, HASL LF, ENIG, étain immersion, argent immersion, OSP, doigt d'or, plaqué en or pur, etc. |
Ce PCB affiche des performances mécaniques constantes, offrant une durabilité et une fiabilité exceptionnelles pour les systèmes électroniques critiques.protéger contre les dommages causés par divers produits chimiquesLa plus faible absorption d'humidité parmi les composites à base de PTFE améliore encore la fiabilité du PCB.
Avec une constante diélectrique stable (Dk) sur une large plage de fréquences, ce PCB permet un contrôle et une transmission précis du signal.résultant en une perte d'insertion plus faible et une meilleure intégrité globale du signal.

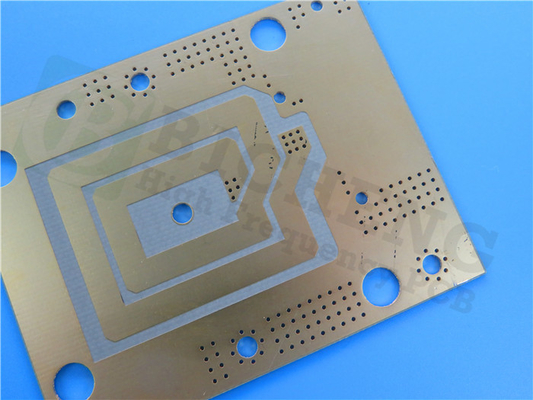

Cette pile de PCB rigides à deux couches est constituée de couche 1 de cuivre d'une épaisseur de 35 μm, d'un substrat DiClad 880 d'une épaisseur de 0,508 mm (20 mil) et de couche 2 de cuivre d'une épaisseur de 35 μm.La planche finie a une épaisseur de 0.6 mm et un poids de Cu de 1 oz (1,4 mil) sur les couches extérieures. Il comporte une finition de surface en argent d'immersion, un écran de soie en blanc et un masque de soudure en bleu.
Ces PCB trouvent une variété d'applications, y compris les réseaux d'alimentation radar, les réseaux commerciaux phasés, les antennes de stations de base à faible perte, les systèmes de guidage, les antennes radio numériques, les filtres, les couples,et LNA.
Pour toute question technique ou pour passer une commande, veuillez contacter notre équipe de vente dédiée à l'adresse sales10@bichengpcb.com.Nous accordons la priorité à un service client exceptionnel et visons à fournir des PCB de haute qualité aux clients du monde entier..
