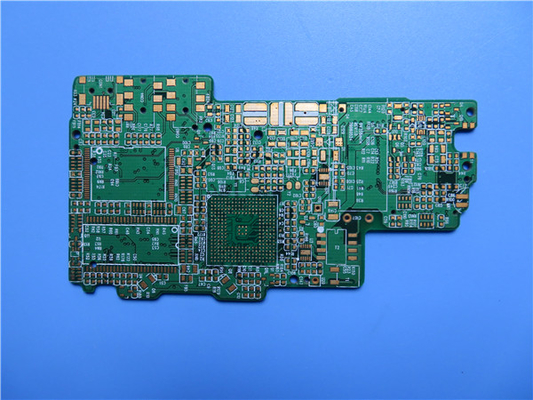

PCB hybride rigide à 8 couches construit sur RO3003 et FR4 avec voie aveugle

Présentant notre PCB rigide à 8 couches, qui intègre une combinaison de composites PTFE remplis de céramique Rogers RO3003 et de substrats FR-4 S1000-2M à haute Tg170,offrant des performances et une fiabilité exceptionnellesCe PCB est conçu pour répondre aux exigences exigeantes d'un large éventail d'applications, assurant une transmission précise du signal et minimisant la perte de signal avec sa constante diélectrique de 3,0 +/-.04 à 10 GHz et un facteur de dissipation de 0.001 à la même fréquence.

Des propriétés mécaniques et une stabilité thermique exceptionnelles sont fournies par les substrats Rogers RO3003 et S1000-2M, présentant un faible coefficient de dilatation thermique (CTE) de 17 ppm/°C, 16 ppm/°C,et 25 ppm/°C dans le XDes constructions fiables en ligne de rayonnement et en panneaux multicouches sont obtenues,ce qui en fait un choix idéal pour les applications qui exigent des performances exceptionnelles dans une large plage de températures allant de -40°C à +85°C.

L'empilement de ce PCB est constitué de huit couches, incorporant des couches de cuivre, un noyau Rogers 3003 et des substrats S1000-2M FR-4.stabilité dimensionnelleAvec une taille de 122,3 mm x 94,4 mm, il y a beaucoup d'espace pour placer les composants.d'une largeur de l'écartement de trace minimale de 4/4 mils et d'une taille de trou minimale de 0C'est une.35mm.

Les normes IPC de classe 2 sont respectées pendant la fabrication, garantissant une production de haute qualité et le respect des directives de l'industrie.Des tests électriques rigoureux à 100% sont effectués sur chaque PCB avant expédition., assurant une performance et une fiabilité irréprochables.

Les détails de construction comprennent une épaisseur de planche finie de 2,2 mm, des couches internes avec un poids de cuivre de 0,5 oz (0,7 mil), et des couches externes avec un poids de cuivre de 1 oz (1,4 mil).L'épaisseur du revêtement est de 20 μmLes écrans à soie supérieurs et inférieurs sont blancs, tandis que les masques de soudure supérieurs et inférieurs sont noirs mat..La sérigraphie est délibérément omise sur les tampons de soudure pour éviter les interférences.

Avec 81 composants et 143 plaquettes, notre PCB est adapté à diverses applications telles que les filtres à bande passante, les antennes de patch à microstrip, les oscillateurs à tension contrôlée,et applications sensibles aux changements de températureSes performances exceptionnelles et sa fiabilité en font un choix idéal pour des projets exigeants.

La disponibilité mondiale de notre PCB est assurée, permettant aux clients du monde entier de bénéficier de ses performances supérieures.N'hésitez pas à contacter notre équipe commerciale à sales10@bichengpcb.com.

Choisissez notre PCB rigide à 8 couches avec des substrats Rogers RO3003 et S1000-2M pour votre prochain projet et expérimentez la fiabilité et les performances exceptionnelles que vos applications exigent.
