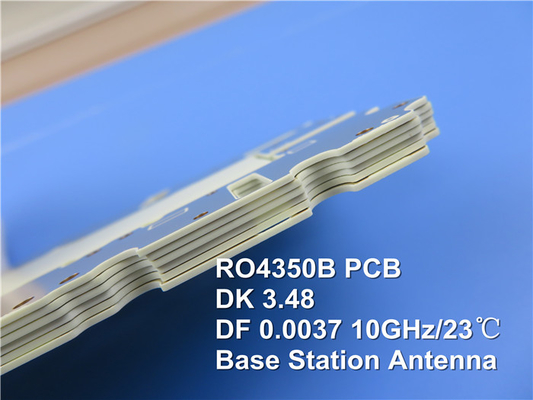

Nous vous présentons notre PCB de pointe construit sur des substrats RO4350B de Rogers, fourni pour des performances et une fiabilité exceptionnelles.ce PCB offre un large éventail de caractéristiques et avantages qui le rendent idéal pour les applications électroniques avancées.
Les substrats de PCB sont construits à partir d'hydrocarbures/céramiques renforcés de verre tissé RO4350B de Rogers, qui offrent des propriétés électriques exceptionnelles.05 à 10 GHz et un facteur de dissipation de 0.0037 à 10 GHz, ce PCB permet des applications avec des fréquences de fonctionnement plus élevées et offre une faible tolérance diélectrique et une faible perte.
| RO4350B Valeur typique | |||||
| Les biens immobiliers | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | - 50 ans.°Cà 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 1.2 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| Résistance de surface | 5.7 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
| Module de traction | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la traction | Le montant de l'aide est fixé à: Les États membres |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la flexion | 255 (37) |
MPa Je ne sais pas. |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mil/pouce) |
après etch+E2/150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
en ppm/°C | - 55 ans°Cjusqu'à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Tg | > 280 | °CTMA | Une | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 | |
| Td | 390 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.69 | Le nombre d'heuresoLe K. | 80°C | Pour l'utilisation dans les machines à coudre | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.86 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | (3) Les produitsV-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
L'un des principaux avantages de ce PCB est son excellente stabilité des propriétés électriques à travers différentes fréquences,le rendant adapté aux lignes de transmission à impédance contrôlée et à la conception répétable des filtresLes stratifiés RO4350B présentent également un faible coefficient thermique de constante diélectrique, assurant une excellente stabilité dimensionnelle même dans des environnements thermiques exigeants.
La faible expansion de l'axe Z du substrat garantit un revêtement fiable à travers les trous,tandis que le faible coefficient de dilatation dans le plan assure la stabilité dans toute la gamme de températures de traitement du circuit.
Livré sous forme de PCB rigide à deux couches, ce produit fournit une solution fiable et rentable pour les conceptions électroniques.Il est doté d'une couche de cuivre d'épaisseur de 35 μm des deux côtés et d'un noyau Rogers 4350B d'épaisseur de 0.762 mm (30 mil). La trace minimale/espace est de 4/4 mil, et la taille minimale du trou est de 0,25 mm. Le poids de Cu fini est de 1 oz (1,4 mil) sur les couches extérieures, et l'épaisseur du placage via est de 20 μm.La finition de surface est HASLLe revêtement supérieur est en blanc et le masque de soudure supérieur est en vert.
Ce PCB de haute qualité a été soumis à des tests rigoureux, y compris un test électrique à 100%, pour assurer sa fiabilité et ses performances.répondre aux exigences de l'industrie en matière de performances cohérentes et fiables.
Avec ses prix compétitifs, ce PCB offre une solution rentable sans compromettre la qualité.simplification du processus de fabrication et réduction des coûts de production.
Le PCB RO4350B est résistant aux CAF et est classé UL 94 V-0, ce qui le rend approprié pour des applications nécessitant d'excellentes normes de performance et de sécurité.
Ce PCB convient à un large éventail d'applications, y compris les antennes de stations de base cellulaires et les amplificateurs de puissance, les étiquettes d'identification RF, les radars et les capteurs automobiles,et les LNB pour les satellites de radiodiffusion directe.
Avec une disponibilité mondiale, vous pouvez facilement intégrer ce PCB haute performance dans vos conceptions électroniques.
Pour toute question technique ou toute autre information, veuillez contacter sales10@bichengpcb.com. Notre équipe dédiée est prête à vous aider avec toute question ou demande spécifique.Choisissez le PCB RO4350B haute performance pour une fiabilité exceptionnelle, stabilité et rentabilité dans votre prochain projet électronique.
