Nous vous présentons notre PCB nouvellement livré, qui est fabriqué en Rogers RT/duroid 6010.2LM, un substrat de haute performance, avec ses caractéristiques exceptionnelles et sa construction fiable,ce PCB est conçu pour répondre aux exigences de diverses applicationsExaminons les spécifications et les avantages qui font de ce PCB un choix exceptionnel pour les projets électroniques.
Substrats de PCB: une performance et une fiabilité inégalées
Le Rogers RT/duroïde 6010.2LM est équipé de composites en céramique-PTFE avancés, assurant des performances et une fiabilité supérieures.ce substrat offre une efficacité électrique élevéeLe faible facteur de dissipation de 0,0023 à 10 GHz/23°C garantit une perte de signal minimale.ce qui le rend idéal pour les applications opérant à des fréquences de bande X ou inférieures.
| Constante diélectrique,ε procédé | 10.2 ± 0.25 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrées | |
| Constante diélectrique | 10.7 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 425 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 5 x 105 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Résistance de surface | 5 x 106 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
| Module de Young | 931 ((135) 559 ((81) | X et Y | MPa (kpsi) | Une | |
| Le stress suprême | 17(2.4) 13(1.9) | X et Y | MPa (kpsi) | Une | |
| La dernière souche | 9 à 15 7 à 14 | X et Y | % | Une | |
| Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
| Module de Young | 2144 (311) | Z | MPa (kpsi) | Une | |
| Le stress suprême | 47 (6.9) | Z | MPa (kpsi) | Une | |
| La dernière souche | 25 | Z | % | ||
| Module de flexion | 4364 (633) 3751 (544) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Le stress suprême | 36 (5.2) 32 (4.4) | X et Y | MPa (kpsi) | Une | |
| Déformation sous charge | 0Un.261.3 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité | 0.01 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Conductivité thermique | 0.86 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 24 24 47 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 3.1 | g/cm3 | Pour les appareils à commande numérique | ||
| Température spécifique | 1.00 ((0.239) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 12.3 (2.1) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Stabilité thermique et environnementale exceptionnelle
Avec une Td (température de décomposition) supérieure à 500°C selon les essais TGA, le RT/duroïde 6010.2LM offre une excellente stabilité thermique,assurer un fonctionnement fiable même dans des conditions difficilesSon taux d'absorption de l'humidité de seulement 0,01% garantit une performance électrique constante, même dans des environnements humides.24 ppm/°C (axe Y), et 47 ppm/°C (axe Z) permettent une stabilité dimensionnelle et une compatibilité avec d'autres composants.
Caractéristiques pour des performances et une polyvalence optimales
Le RT/duroid 6010.2LM offre plusieurs caractéristiques conçues pour améliorer les performances et la polyvalence.permettant des résultats cohérents et fiablesLe substrat est revêtu d'une feuille de cuivre déposée par électrodeposition standard et traitée inversement, garantissant une excellente conductivité et une intégrité du signal.Les trous reliés en tôle dans les panneaux multicouches permettent des connexions transparentes et un transfert de signal efficace.
| Matériau du PCB: | Composite céramique-PTFE |
| Désignateur: | NT1droid |
| Constante diélectrique: | 10.2 ± 0,25 (processus); 10.7 (conception) |
| Nombre de couches: | 1 couche, 2 couches |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP. |
Détails de construction précis pour les spécifications

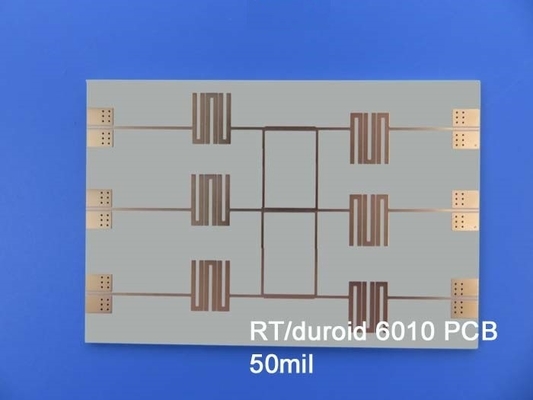

Cette construction de PCB rigide à 2 couches comprend des couches de cuivre d'une épaisseur de 35 μm, sandwichant le noyau RT/duroïde 6010.2LM de 0,635 mm (25 mil).Les dimensions du panneau fini de 34 mm x 18 mm offrent un facteur de forme compact, avec une tolérance de +/- 0,15 mm pour une fabrication précise. Avec une trace minimale / espace de 14/10 mils et une taille minimale de trou de 0,25 mm, ce PCB peut accueillir des conceptions de circuits complexes.L'épaisseur du panneau fini est de 0.8 mm, poids de cuivre de la couche externe de 1 oz (1,4 mil), et 20 μm via l'épaisseur du revêtement assurent une construction robuste et des performances fiables.
Spécifications et applications supplémentaires
Ce PCB est doté d'une finition en or immersion, d'un masque de soudure bleu et d'un écran de soie blanc, offrant une apparence professionnelle et visuellement attrayante.Avec contrôle d'impédance de 50 ohms sur voie/espacement de 14 mil/10 mil, ce PCB est optimisé pour les applications à haute fréquence. Il subit des tests électriques à 100% avant expédition, garantissant les normes de qualité les plus élevées.
Avec une disponibilité mondiale, le RT/duroïde 6010.2LM répond à un large éventail d'industries et d'applications.systèmes d'évitement des collisions des aéronefs, ou systèmes d'alerte radar au sol, ce PCB permet à vos projets d'obtenir des performances et une fiabilité exceptionnelles.
Contactez notre équipe de vente dédiée à sales10@bichengpcb.com pour toute question technique ou pour explorer les possibilités du RT/duroïde 6010.2LM dans vos applications.Découvrez la puissance des PCB hautes performances avec le Rogers RT/duroïde 6010.2LM et de prendre vos conceptions à de nouveaux sommets de succès.
