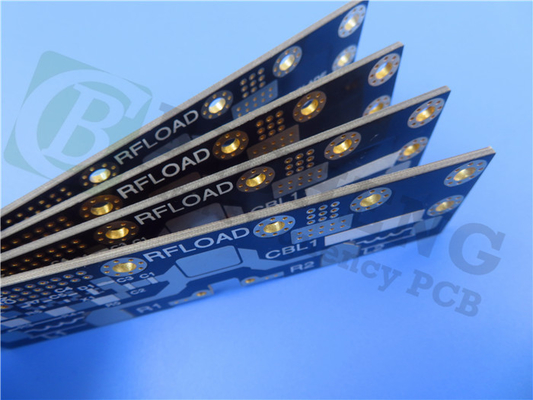

30 mil PCB RF à double couche basé sur un substrat AD300D avec argent immersion

Présentant notre PCB RF de pointe, méticuleusement conçu à l'aide du matériau innovant AD300D de Rogers.PTFE renforcé de verre aux propriétés électriques exceptionnelles, ce qui en fait le choix ultime pour les applications RF qui exigent des performances et une fiabilité de premier ordre.

Le matériau AD300D est un changeur de jeu dans le monde des PCB RF. Sa composition en PTFE remplie de céramique et renforcée de verre assure une constante diélectrique faible et étroitement contrôlée,minimiser les pertes de signal et maximiser l'efficacité de la transmissionAvec une excellente réponse PIM (intermodulation passive), ce matériau garantit une qualité de signal impeccable, même dans les environnements RF les plus exigeants.Non seulement il offre des caractéristiques électriques supérieures, mais elle offre également une solution rentable, améliorant les performances électriques et mécaniques sans se ruiner.

Nous avons exploité les propriétés exceptionnelles du matériau AD300D pour créer un PCB RF qui dépasse les attentes.ce PCB assure des performances électriques précises et constantesSa faible tangente de perte de 0,0021 à 10 GHz et 23°C, avec une humidité relative de 50%, garantit une distorsion minimale du signal et une fidélité maximale du signal.Le PCB AD300D possède une température de décomposition impressionnante (Td) supérieure à 500 °CAvec un taux d'absorption de l'humidité de seulement 0,04%, il reste stable et fiable dans des environnements humides.Les valeurs de CTE de 24 ppm/°C (axe X), 23 ppm/°C (axe Y) et 98 ppm/°C (axe Z) offrent une stabilité dimensionnelle exceptionnelle, contribuant à une performance constante et fiable.Avec un faible PIM de -159dBC à 30mils et une conductivité thermique de 0.37 W/m-K à 100°C, ce PCB se démarque vraiment dans le domaine RF.

Le circuit imprimé RF basé sur AD300D apporte une multitude d'avantages à la table.Des capacités améliorées de traitement de la puissance assurent un transfert de puissance efficace, tandis que les propriétés de faible perte améliorent l'efficacité de l'antenne, optimisant ainsi les performances globales du système.garantir la fiabilité et la facilité d'utilisation.

Fabriqué avec précision, ce PCB RF est doté d'une construction rigide à deux couches.et une autre couche de cuivre (35 μm). Les dimensions de la carte mesurent 53,18 mm x 56,04 mm, avec une tolérance de +/- 0,15 mm. Ce PCB supporte une trace/espace minimale de 5/5 mils et une taille de trou minimale de 0,25 mm.Il n'inclut pas les voies aveuglesAvec une épaisseur de carte finie de 0,8 mm et un poids de cuivre fini de 1 oz (1,4 mil) pour les couches extérieures, ce PCB trouve l'équilibre parfait entre durabilité et performance.La surface du PCB est finie avec de l'argent par immersionPour assurer une qualité impeccable, il n'est pas équipé de moustiquaires ni de masques de soudure.chaque PCB est soumis à un test électrique rigoureux à 100% avant expédition.

Équipé de 16 composants et d'un total de 33 plaquettes, notre PCB RF répond à une gamme d'exigences de conception.Bien qu'il n'y ait pas de tampons SMT en bas, le PCB comporte 31 voies et supporte 2 filets.

Conformément aux normes IPC-Classe 2, notre PCB RF garantit une fabrication et des performances supérieures.fournir aux clients du monde entier un accès à ses fonctionnalités exceptionnelles et à ses performances RF inégalées.

Déverrouillez le plein potentiel de vos applications RF avec les circuits imprimés RF basés sur AD300D.ou antennes radio-satellitaires commerciales, notre PCB est le sommet de l'excellence RF, assurant des solutions fiables et de haute performance qui repoussent les limites de ce qui est possible dans le monde RF.
